ТЭН с блоком Ex с термопарой: подбор параметров, цена и сроки
Термопара в блоке Ex стоит не для стрелки на щите: она держит реальную температуру поверхности ниже порога, который назначен маркировкой T-класса. У T4 это 135 °C: если вязкая среда у стенки трубки перегреется локально, без термоконтроля даже полностью сертифицированный узел этот порог не удержит. Дальше разберём, какая термопара ставится, через какой ввод она заходит в коробку Ex, и во сколько это обходится сверх обычного блок-ТЭНа.

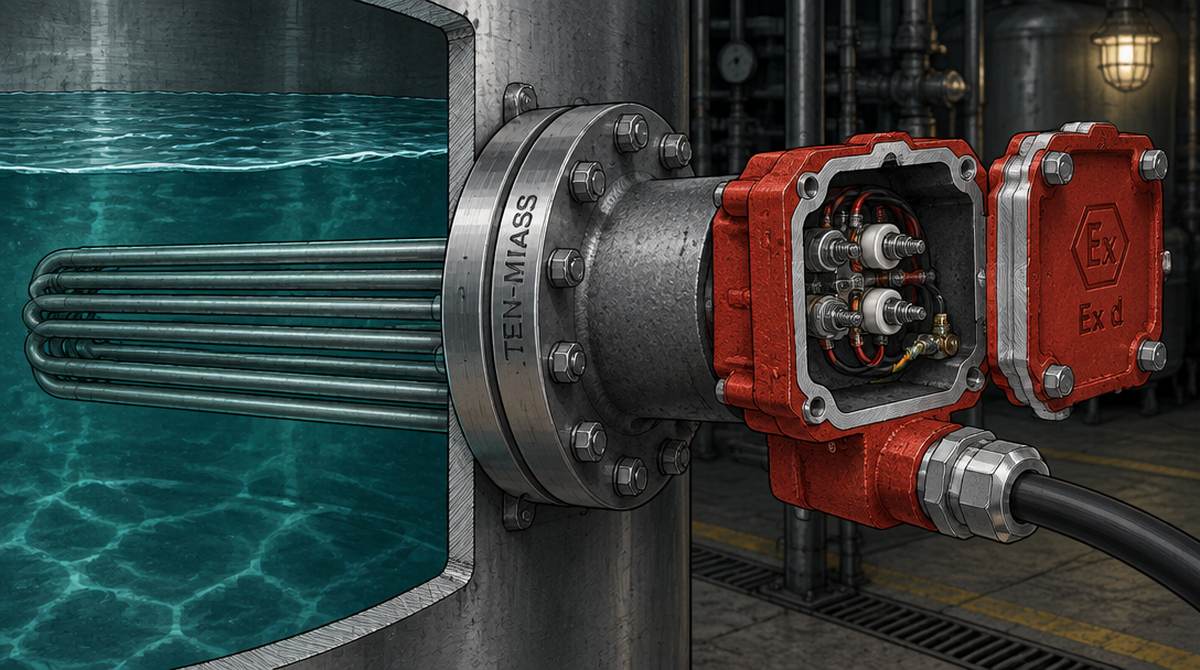

ТЭН с блоком Ex и термопарой: трубки нагревателя и щуп датчика внутри среды, контакты и кабельные вводы снаружи, на сухой стороне.
Зачем термопара, если уже есть маркировка T-класса
Маркировка вида 1Ex d IIB T4 задаёт паспортное значение. Она говорит: узел спроектирован и испытан так, что при заявленных условиях эксплуатации поверхность не превысит 135 °C. Но она ничего не знает о том, что происходит в баке прямо сейчас: упал уровень, встал циркуляционный насос, среда загустела и перестала снимать тепло с трубки. В этих условиях локальный перегрев поверхности легко выходит за паспортный порог, хотя коробка Ex и сертификат на месте.
Термопара закрывает именно этот разрыв. Она меряет температуру не абстрактно, а там, где реально греется ТЭН, и передаёт сигнал на ограничитель, который обесточивает нагреватель раньше, чем поверхность подойдёт к границе T-класса. Без неё T-маркировка остаётся условием на бумаге, а не действующей защитой в моменте.
Температурные классы и что они ограничивают
Т-класс в маркировке Ex задаёт максимально допустимую температуру поверхности оборудования, чтобы она не подожгла окружающую взрывоопасную смесь при контакте:
| Класс | Макс. температура поверхности | Где встречается на практике |
|---|---|---|
| T1 | 450 °C | Редко нужен для ТЭНов, обычно для газов с высокой температурой самовоспламенения |
| T2 | 300 °C | Нагрев масел, термостатирование при высоких температурах |
| T3 | 200 °C | Пары растворителей, часть нефтепродуктов |
| T4 | 135 °C | Самый частый запрос по нашим заявкам: топливные и масляные баки |
| T5 | 100 °C | Смеси с низкой температурой самовоспламенения |
| T6 | 85 °C | Сероуглерод и другие особо чувствительные среды |
Чем ниже требуемый класс, тем меньше запас между рабочей температурой среды и порогом срабатывания, и тем важнее термоконтроль, а не только паспортная характеристика узла.
Какая термопара ставится и как заходит в коробку
Стандартный выбор: термопара типа К (хромель-алюмель). Рабочий диапазон практически до 1100 °C, невысокая цена, устойчивость к большинству промышленных сред. Тип J применяют реже: у него ниже верхний предел (около 750 °C) и хуже стойкость к окислению на воздухе.
В клеммную коробку Ex термопара заходит не через силовой кабельный ввод, а через отдельный, сертифицированный под ту же зону. Чаще всего цепь термопары делают искробезопасной (Ex i): на щите за пределами взрывоопасной зоны ставится гальванический барьер, который физически ограничивает энергию в цепи датчика. Даже при обрыве или замыкании она не может дать искру, способную воспламенить смесь. Заводить сигнальный кабель термопары через обычный, не взрывозащищённый ввод считается грубой ошибкой: это обнуляет защиту всей сборки, даже если сама коробка и силовая часть в порядке.
Пример расчёта мощности под задачу
Заявка: бак на 300 литров с вязкой присадкой, нагрев с 15 до 90 °C за 3 часа, зона класса 1, требуется T4. Мощность считаем по стандартной формуле:
P = 0,00116 × 300 × (90 − 15) / 3 = 0,00116 × 300 × 75 / 3 = 8,7 кВт
Берём блок из трёх элементов по 3 кВт, 220 В на элемент (соединение звездой). Сопротивление одного элемента по номиналу: R = U² / P = 220² / 3000 = 16,1 Ом. По ГОСТ 13268-88 допуск мощности +5/−10 % даёт коридор 3150…2700 Вт, а через R = U²/P он превращается в сопротивление 15,4…17,9 Ом. Коридор несимметричный, потому что и допуск по мощности несимметричен.
Рабочая температура среды в этом баке составляет 90 °C, порог T4 равен 135 °C. Уставку ограничителя термопары в такой заявке обычно берут в районе 110-115 °C: запас от рабочей температуры есть, и до паспортного порога остаётся 20+ градусов на случай инерции датчика.
Что указать в заявке на расчёт
- Среда: что греем, рабочая температура и максимально допустимая по регламенту
- Зона взрывоопасности (0, 1 или 2) и категория/группа газа (IIA, IIB, IIC)
- Требуемый температурный класс T1-T6, если он уже определён проектировщиком
- Тип термопары (по умолчанию К) и длина погружаемой части датчика
- Мощность или объём бака, напряжение, посадочный фланец или резьба
- Куда заводится сигнал: на отдельный ограничитель температуры, на ПЛК или на щит с барьером Ex i
Сроки и цена
Стандартный блок Ex с резьбовым вводом под готовый чертёж занимает 7-14 рабочих дней. Отдельный кабельный ввод под термопару переводит заказ в категорию нестандартного исполнения: это 14-18 рабочих дней, потому что гермоввод под сигнальную цепь заказывается отдельно от силового.
Базовая цена блок-ТЭНа по калькулятору ten-miass.ru, уровень «норма»: от 3510 ₽ за 3 кВт до 21700 ₽ за 18 кВт*. Стоимость самой термопары, сертифицированного гермоввода и барьера Ex i в этот расчёт не входит: она считается отдельно и зависит от типа зоны и длины датчика. Итоговую сумму называем после чертежа или фото узла, обычно в день обращения.
* Цены при закупке от 10 шт. Точный расчёт делаем индивидуально по чертежу.
Нужен блок-ТЭН Ex с термоконтролем под конкретный бак?
Пришлите зону, требуемый T-класс и параметры среды: посчитаем мощность, подберём термопару и назовём срок.
