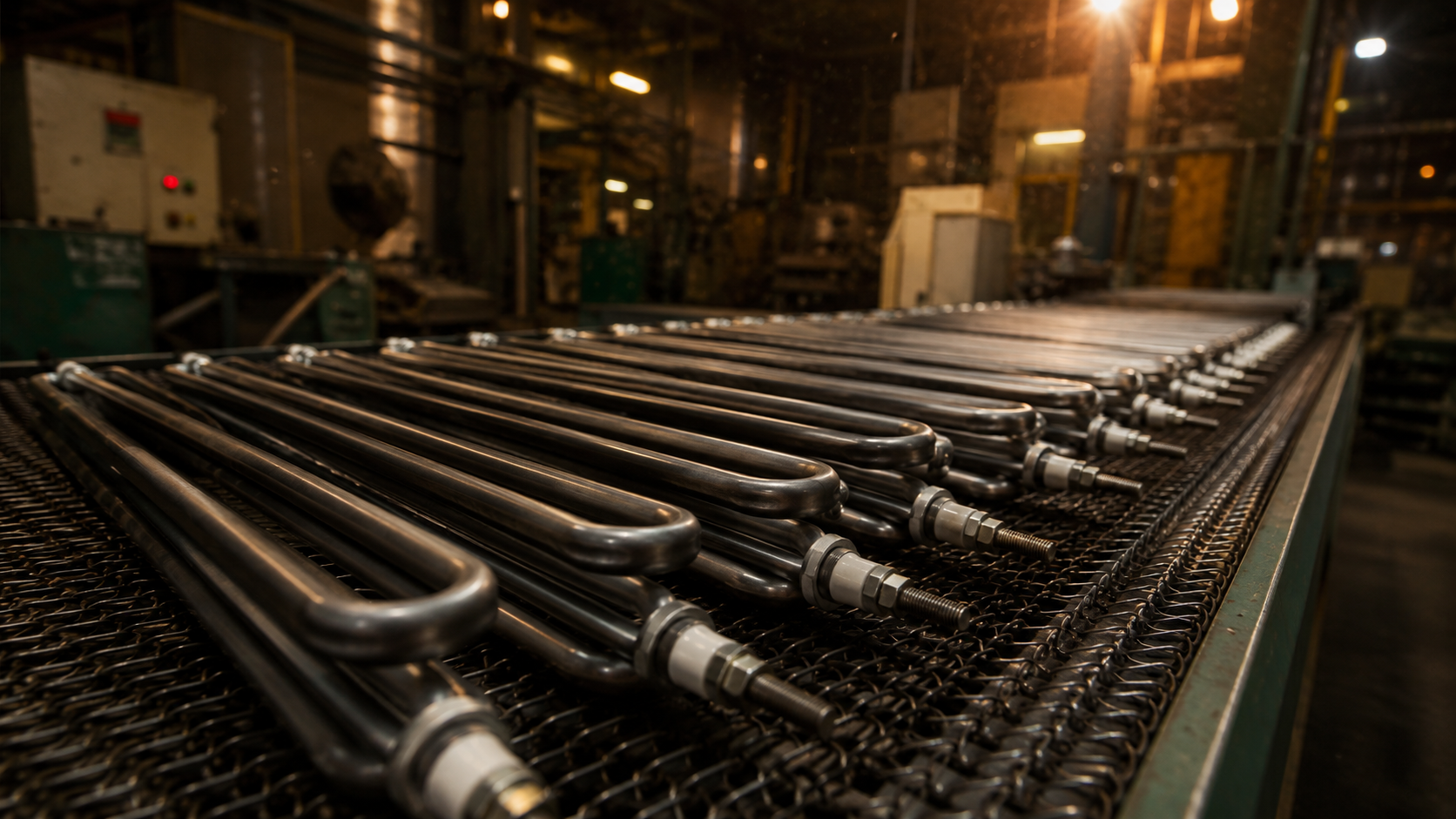

Сертификация ТЭН во взрывозащищённом исполнении: пошаговый алгоритм для инженера

Для инженера-теплотехника или главного энергетика, проектирующего нагрев во взрывоопасной зоне (класс 1 или 2 по ПУЭ), вопрос сертификации ТЭН по ТР ТС 012/2011 стоит на первом месте. Без действующего сертификата взрывозащиты (Ex-d, Ex-e) установка ТЭН в котельную на газе, нефтехимический реактор или окрасочную камеру невозможна — это прямое нарушение техрегламента. Разберём пошагово, какие документы нужны, как проходит испытания и чем отличаются уровни взрывозащиты.

Шаг 1. Определение вида взрывозащиты и маркировки

Для ТЭН применяют два основных вида взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0):

• Ex-d (взрывонепроницаемая оболочка) — корпус ТЭН выдерживает внутренний взрыв без разрушения и не передаёт его наружу. Используется для мощностей от 3 до 90 кВт, чаще с фланцем DN50–DN150 (резьба G1.5", G2", M48×2).
• Ex-e (повышенная защита) — исключает искрение, дугу и нагрев выше допустимого. Применяется для ТЭН в маслонагревателях и сушильных камерах, где среда — только газы группы IIA/IIB.

Маркировка взрывозащиты наносится на шильд: например, 1Ex d IIB T3 Gb (для зон 1 и 2, группа IIB, температурный класс T3 — до 200 °C). Для ТЭН в азотной среде или с водородом — группа IIC.

Шаг 2. Сбор технической документации

Для сертификации ТЭН по ТР ТС 012 заявитель (производитель или импортёр) предоставляет:

• чертёж ТЭН с указанием материалов корпуса (AISI 304 (08Х18Н10) для воды и пара до 200 °C, AISI 316 (10Х17Н13М2) для агрессивных сред), длины, диаметра, мощности и схемы соединения (звезда/треугольник);
• расчёт максимальной температуры поверхности по ГОСТ Р МЭК 60079-30-1 — для подтверждения температурного класса (T1–T6);
• акт испытаний на герметичность (опрессовка воздухом 0,6–1,0 МПа для Ex-d);
• протокол измерения сопротивления изоляции (не менее 20 МОм при 500 В — для сухого ТЭН).

Обязательно: для Ex-d корпус должен быть из нержавеющей стали или чугуна, толщина стенки — не менее 3 мм (проверяется расчётом на давление взрыва).

Шаг 3. Испытания в аккредитованной лаборатории

Испытания проводятся в лаборатории, имеющей аттестат ФСА (например, ЦСМ или НАНИО). Типовой перечень проверок:

Пример: для ТЭН мощностью 12 кВт, 380 В (звезда), корпус AISI 321 (08Х18Н10Т) — испытание на давление взрыва проводится при 1,0 МПа. Если корпус выдерживает — присваивается маркировка Ex-d.

Шаг 4. Оформление сертификата и декларации

По результатам испытаний орган по сертификации (например, «Сертифика-М» или «Проммаш Тест») выдаёт:

• сертификат соответствия ТР ТС 012/2011 — сроком до 5 лет, с приложением перечня типов ТЭН (мощности, длины, материалы);
• декларацию о соответствии — для серийного выпуска (по схемам 1д, 3д).

Важно: если ТЭН изготавливается по чертежу заказчика с нестандартной геометрией (длина 1200 мм, фланец M64×3), сертификат оформляется на серию с указанием диапазона параметров. Партия от 1 шт — не проблема, но каждый типоразмер должен быть включён в приложение.

Шаг 5. Маркировка и сопроводительная документация

На каждый ТЭН наносится:

• знак взрывозащиты Ex;
• маркировка по ГОСТ 31610.0 (например, 1Ex d IIC T4 Gb);
• наименование производителя, дата выпуска, номер сертификата;
• параметры: U, P, I, схема соединения.

В паспорте изделия указываются: результаты приёмо-сдаточных испытаний (сопротивление изоляции, герметичность), условия эксплуатации (температура среды, влажность) и ссылка на ТР ТС 012. Для ТЭН с Inconel 600 (ХН78Т) — дополнительно указывается устойчивость к коррозии в хлорсодержащих средах.
