ТЭН с блоком Ex: как подобрать и заказать
Блок Ex представляет собой взрывозащищённую клеммную коробку на головке ТЭНа, сертифицированную по ГОСТ 31610.0 (аналог IEC 60079-0). Без неё нагреватель нельзя монтировать в зоне класса 0-2, где в воздухе может появиться пар топлива, растворителя или мазута: обычная коробка искрит при подключении и не гасит взрыв внутри корпуса. Маркировка вида 1Ex d IIB T4 читается по трём параметрам: способ защиты, группа газа, температурный класс поверхности.

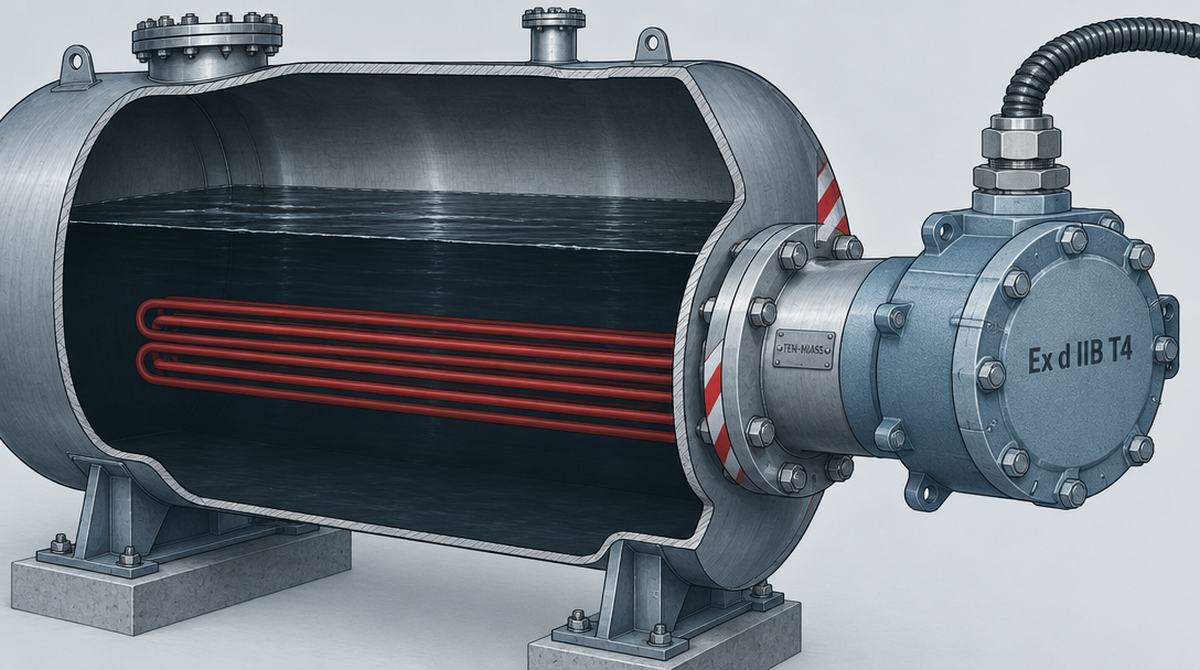

Схема размещения: нагревательные трубки полностью в жидкости, вся коммутация на сухой стороне фланца.
Когда без блока Ex не обойтись
Зону вокруг оборудования делит на классы проектная организация или служба охраны труда объекта, не производитель нагревателя. Для газов и паров это зоны 0, 1 и 2. Для горючей пыли: 20, 21 и 22. На практике ТЭН с блоком Ex спрашивают под три типа объектов:
- Ёмкости и трубопроводы с нефтепродуктами: дизтопливо, мазут, бензин, масло на нефтебазах и заправках
- Цеха с растворителями и лакокрасочными парами: окрасочные камеры, линии обезжиривания
- Производства с горючей пылью: мукомольные, деревообработка, элеваторы
ТР ТС 012/2011 требует сертифицированное взрывозащищённое оборудование в этих зонах. Без Ex-маркировки на коробке смонтированный ТЭН не примет ни монтажная организация, ни инспектор при пуске объекта. Подробнее о самой конструкции коробки читайте в статье «Взрывонепроницаемая коробка блока ТЭНБ».
Как читать маркировку Ex
Три параметра определяют, подходит ли конкретная коробка под конкретную среду.
| Обозначение | Что означает | Пример применения |
|---|---|---|
| Ex | оборудование сертифицировано по ТР ТС 012/2011 | обязательно для любой взрывоопасной зоны |
| d | «взрывонепроницаемая оболочка», искра гаснет внутри корпуса и не выходит наружу | основной вид защиты для клеммных коробок блок-ТЭН |
| e | «повышенная безопасность», усиленная изоляция, искрения в нормальном режиме нет | реже, для менее нагруженных цепей |
| IIA | группа газа, наименее строгая | пропан, бензин |
| IIB | группа газа, средняя строгость | дизтопливо, мазут, большинство растворителей |
| IIC | группа газа, самая строгая | водород, ацетилен |
| T4 | температурный класс, поверхность не выше 135 °C | дизтопливо (самовоспламенение ~210 °C) |
| T6 | температурный класс, поверхность не выше 85 °C | среды с низкой температурой самовоспламенения |
Комбинация группы газа и температурного класса должна закрывать конкретную среду с запасом, а не совпадать «примерно». Для дизтоплива и мазута чаще всего берут IIB T4, для более летучих продуктов считаем отдельно под параметры среды.
Пример расчёта мощности под ёмкость с топливом
Задача из типовой заявки: подогреть 5000 л дизтоплива с +5 до +35 °C за 6 часов, ёмкость стоит в зоне 1.
P = 0,00116 × V × ΔT / t = 0,00116 × 5000 × 30 / 6 ≈ 29 кВт
Коэффициент 0,00116 кВт·ч/(л·°C) равен теплоёмкости воды. У дизтоплива и мазута теплоёмкость примерно вдвое ниже, поэтому расчёт по этой формуле даёт результат с запасом. Для прикидки это нормально, но точную мощность мы всё равно пересчитываем по паспорту конкретной жидкости и реальным теплопотерям ёмкости. Под 29 кВт обычно берут блок из 3 ТЭНов по 10 кВт в одном корпусе с Ex-коробкой IIB T4: для дизтоплива этого запаса по температурному классу достаточно.
Что прислать нам для расчёта
- Эскиз или чертёж ёмкости, либо фото старого блока с шильдиком, если меняете вышедший из строя
- Объём и материал ёмкости
- Среда: какое топливо, масло, растворитель или другая жидкость, и если известна, температура вспышки и самовоспламенения
- Класс зоны по ГОСТ Р МЭК 60079-10-1, если объект уже категорирован проектной организацией
- Требуемая температура нагрева и время выхода на неё
- Напряжение сети: 220 или 380 В
- Посадочный фланец или резьба, присоединительные размеры
- Нужен ли в комплекте сертификат соответствия ТР ТС 012/2011
Частая ошибка при заказе
Самая частая ошибка: заказывают нагреватель без Ex-блока ради экономии, потому что раньше на этом месте стоял обычный. Дальше монтажная организация или инспектор при приёмке объекта отказывается его принимать, и переплата за демонтаж, простой и повторный заказ с обычным сроком изготовления выходит выше, чем разница в цене на этапе заявки.
Вторая по частоте: берут первую попавшуюся Ex-коробку без учёта температурного класса среды. Коробка T6 держит нагрев поверхности до 85 °C, а рядом мазут хранится при 90-110 °C: такая коробка сама становится источником воспламенения вместо защиты от него. Порядок сертификации и что проверяют при приёмке смотрите в статье «Сертификация ТЭН во взрывозащищённом исполнении».
Сколько стоит и какой срок изготовления
Базовый блок-ТЭН без Ex-исполнения у нас стоит от 3510 до 21700 ₽ в зависимости от мощности*. Сертифицированная взрывозащищённая коробка добавляется к стоимости корпуса отдельно, точную цену считаем после чертежа или фото. Срок изготовления обычно 10-18 дней против стандартных 7-14: разница зависит от наличия сертифицированной коробки нужного класса защиты у поставщика комплектующих на момент заказа. Подробный разбор сроков смотрите в статье «Срок изготовления взрывозащищённого ТЭН».
* Цены при закупке от 10 шт. Точный расчёт по чертежу.
