ТЭН с блоком Ex с клеммной коробкой Ex: производство по чертежу заказчика
Резьбовое соединение крышки коробки Ex d держит не меньше пяти полных витков зацепления. Это единственный параметр в узле, который мы не трогаем ни при каком чертеже заказчика. Сама коробка Ex приходит к нам уже сертифицированной по ГОСТ 31610.0, и корпус, крышку, толщину зазора между ними менять нельзя. А вот фланец, компоновку трубок и число шпилек под ваши цепи собираем под конкретный чертёж. Дальше разберём, что в этом узле фиксировано, а что действительно наше производство.

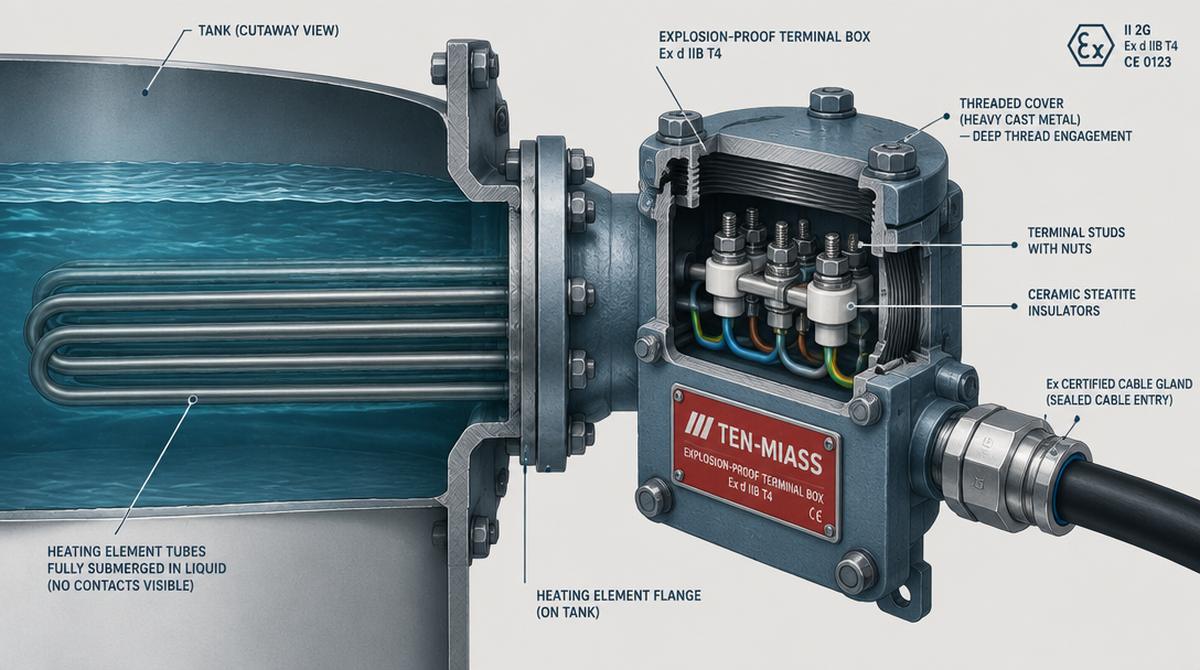

Трубки нагревателя полностью в жидкости, вся коммутация и кабельный ввод снаружи бака, на сухой стороне фланца.
Из чего собрана коробка Ex на блок-ТЭН
Внутри литого или точёного корпуса коробки закреплены клеммные шпильки с гайками: по паре на каждый нагревательный элемент плюс заземление. Шпильки проходят через керамические (стеатитовые) изоляторы, которые держат высокую температуру у основания блока и не дают пробою уйти на корпус. Кабель заходит через отдельный сертифицированный ввод сбоку или снизу коробки, крышка садится на глубокую резьбу и стягивается болтами по периметру.
Корпус, крышка, изоляторы и кабельный ввод сертифицированы вместе, как единый взрывонепроницаемый узел. Поменять один элемент без остальных нельзя: сертификат выдаётся на коробку целиком как на готовое изделие, а не на набор деталей.
Что меняем по чертежу заказчика, а что нет
Здесь чаще всего путают: думают, что раз ТЭН делаем по чертежу, значит и коробку можно доработать под нестандартную задачу. На практике разделение жёсткое.
| Узел | Можно под чертёж | Нельзя |
|---|---|---|
| Фланец и резьба на баке | Диаметр, тип присоединения, ориентация под ваш штуцер | - |
| Компоновка трубок ТЭНов | Число, шаг, длина погружной части, материал оболочки | - |
| Корпус коробки Ex | Выбор готовой модели под число контактов | Сверление, врезка, наращивание объёма |
| Крышка и резьба зазора | - | Замена на другую резьбу, недотяжка, замена уплотнения на самодельное |
| Кабельный ввод | Выбор диаметра под ваш кабель из сертифицированного ряда | Установка несертифицированного ввода или заглушки |
Если контактов нужно больше, чем вмещает одна сертифицированная коробка нужного класса, ставим на блок две коробки вместо одной, а не увеличиваем объём существующей. Устройство самого взрывонепроницаемого зазора и почему его нельзя дорабатывать разобрано в статье «Взрывонепроницаемая коробка блока ТЭНБ».
Пример расчёта: сколько контактов нужно в коробке
Из заявки: подогреть 3000 л масла с +10 до +60 °C за 4 часа, ёмкость в зоне 1, сеть 380 В.
P = 0,00116 × V × ΔT / t = 0,00116 × 3000 × 50 / 4 ≈ 43,5 кВт
Коэффициент теплоёмкости взят для воды, у масла он ниже примерно на треть, поэтому прикидочная мощность выходит с запасом, точную считаем по паспорту конкретного масла. Под 43,5 кВт обычно берут блок из 4 ТЭНов по 11 кВт, соединённых звездой на 380 В: это 4 фазных вывода плюс заземление, итого 5 контактов. Под такую компоновку подбираем готовую коробку Ex d IIB T4 на 5-6 шпилек. Коробку меньшего типоразмера под лишний контакт не дорабатываем.
Монтаж коробки на объекте: что нарушает IP
Коробка приходит собранной и опломбированной с завода-поставщика комплектующих, монтажник на объекте только заводит кабель и подключает жилы к шпилькам. Три момента, где чаще всего теряют степень защиты:
- Кабельный ввод не под диаметр кабеля. Зажим рассчитан на узкий диапазон в несколько миллиметров: слишком тонкий кабель не даёт нужного обжатия, слишком толстый не входит без перетяжки уплотнителя. Оба случая ломают IP.
- Крышка затянута не по паспорту. Момент затяжки для каждой модели коробки свой и указан в паспорте изделия, а не «на глаз до упора». Недотяжка оставляет зазор шире расчётного, перетяжка деформирует уплотнение.
- Резьба крышки собрана всухую. Резьбовой зазор: часть пути гашения пламени, его смазывают только составом, разрешённым в паспорте коробки, без пыли и без герметика поверх резьбы.
Что прислать нам для расчёта
- Чертёж ёмкости или фото старого блока с шильдиком коробки, если меняете вышедший из строя
- Число нагревательных элементов и схему соединения: звезда, треугольник, независимые фазы
- Класс зоны и группу газа по ГОСТ Р МЭК 60079-10-1, если объект уже категорирован
- Напряжение сети: 220 или 380 В
- Диаметр и тип кабеля, который заведёте в коробку
- Посадочный фланец или резьбу под ваш штуцер
- Нужен ли в комплекте сертификат соответствия на саму коробку
Сколько стоит и какой срок изготовления
Базовый блок-ТЭН без Ex-исполнения у нас стоит от 3510 до 21700 ₽ в зависимости от мощности*. Сертифицированная коробка Ex добавляется к стоимости корпуса отдельно, точную цену считаем после чертежа. Срок с коробкой Ex обычно 10-18 дней против стандартных 7-14: зависит от того, есть ли у поставщика комплектующих нужный типоразмер коробки на складе. Подробный разбор сроков дан в статье «Срок изготовления взрывозащищённого ТЭН», а что входит в пакет документов на сдачу объекта, смотрите в статье «Сертификация ТЭН во взрывозащищённом исполнении». Общий разбор того, когда вообще нужен блок Ex и как читать маркировку, дан в статье «ТЭН с блоком Ex: как подобрать и заказать».
* Цены при закупке от 10 шт. Точный расчёт по чертежу.
Нужен блок-ТЭН с коробкой Ex под вашу схему подключения?
Пришлите чертёж или фото старого блока, число контактов и класс зоны: подберём коробку нужного типоразмера и соберём блок под ваши посадочные размеры.
Оформить заказ
