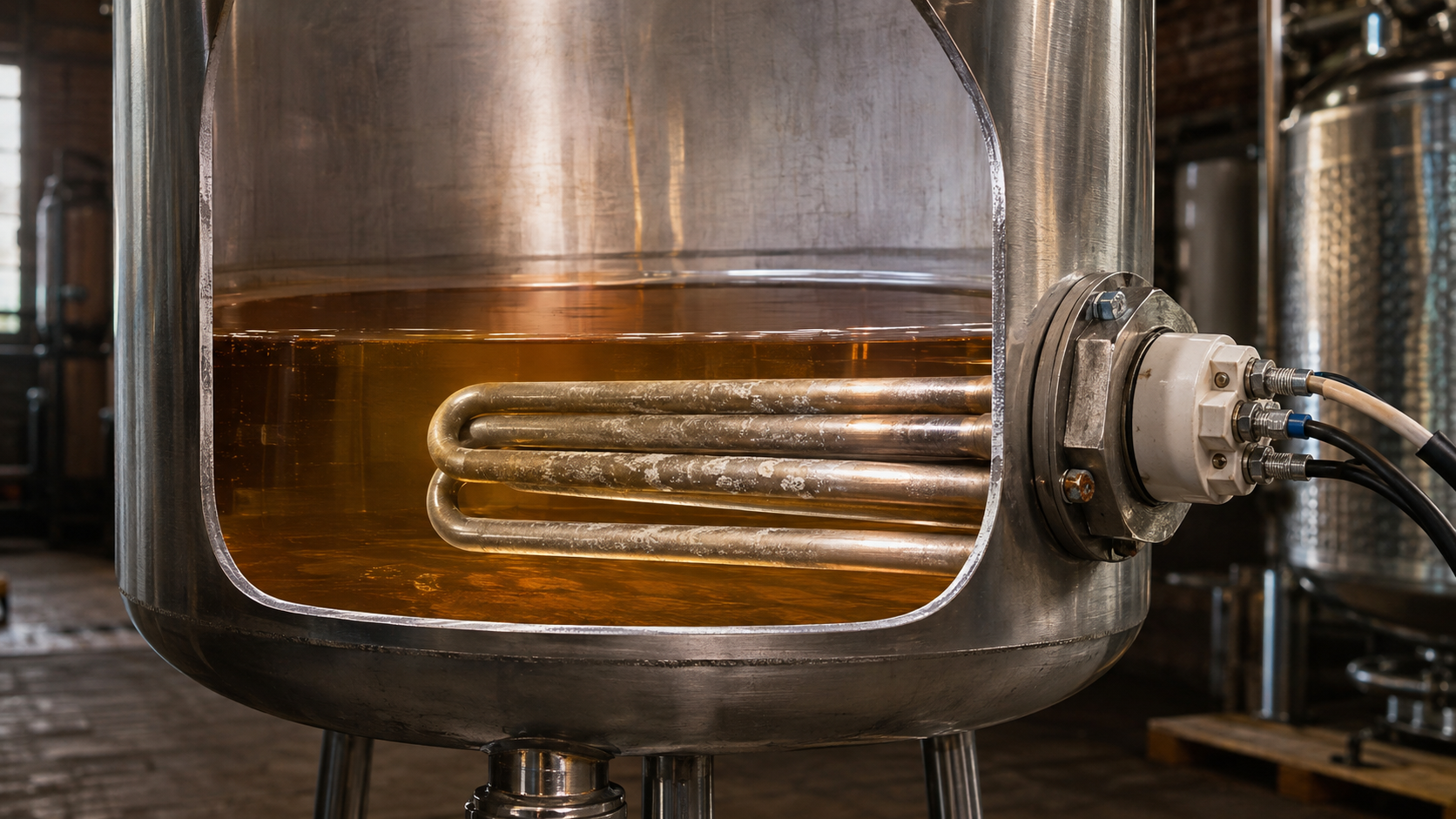

ТЭН для дистиллятора: как выбрать нагреватель под промышленную колонну

Дистилляция на производстве — это не перегонка браги на кухне, а управляемый процесс разделения жидкостей в колонне с дефлегматором, вакуумной системой или ректификационной насадкой. ТЭН здесь — не расходник, а расчётный элемент, от которого зависит температура кубовой жидкости, скорость отбора фракций и энергоэффективность установки. В статье — параметры выбора нагревателя для промышленного дистиллятора: материалы оболочки, формулы мощности, геометрия корпуса и типы присоединения.

Почему серийный ТЭН «на 3 кВт» не подходит для куба на 500 литров

Типовой нагреватель 1,5–3 кВт с резьбой G1 1/4" рассчитан на стандартные бытовые баки. В промышленном кубе на 300–1000 литров такой элемент не обеспечит скорость нагрева до температуры кипения за приемлемое время. Удельная поверхностная мощность будет превышать допустимые 6–8 Вт/см², на оболочке начнётся локальное кипение, появятся накипь и перегрев — за 2–3 цикла спираль перегорит.

Производитель ТЭН-Миасс изготавливает нагреватели под чертёж заказчика, поэтому мощность не привязана к стандартному ряду. Для куба 500 литров расчёт даёт 24–30 кВт — таких позиций нет в каталогах сетевых магазинов. Их делают как одноконтурный ТЭН с фланцем или как блок-ТЭН из нескольких петель в одном корпусе.

Быстрый расчёт времени нагрева куба:

• V — объём жидкости, м³;
• ρ — плотность, кг/м³;
• c — теплоёмкость, кДж/(кг·°C);
• ΔT — разница температур, °C;
• P — мощность ТЭНа, кВт;
• η — КПД нагрева (для погружных ТЭН принимают 0,9–0,95).

Пример: куб 500 л, вода с 20 °C до 100 °C за 45 минут. P = (0,5 × 1000 × 4,18 × 80) / (2700 × 0,93) ≈ 67 кВт. Это три ТЭНа по 22 кВт или один блок-ТЭН на 60 кВт с запасом. Серийный нагреватель такую задачу не решает — нужен расчёт под конкретный объём и желаемое время выхода на режим.

Материал оболочки: сталь 10, AISI 304 или цельнотянутая труба 12Х18Н10Т

Материал трубки ТЭНа выбирают не по каталогу, а по составу среды. В дистилляции это вода, пар, кислоты, щёлочи или органические растворители — у каждой среды свои требования к коррозионной стойкости.

Для водяного контура пастеризатора или куба дистиллятора, где вода циркулирует и не застаивается, достаточно AISI 304 (08Х18Н10). Если в кубе идёт перегонка с серной кислотой или рассолом с хлоридами — AISI 316 (10Х17Н13М2) или титан. Для пищевых производств, где важен санитарный класс поверхности, применяют цельнотянутую (бесшовную) трубу 12Х18Н10Т — она не имеет сварного шва, который мог бы стать очагом коррозии или накопления отложений.

Внутри ТЭНа независимо от марки оболочки находится нихромовая спираль в магнезитовой засыпке (периклаз). Магнезит уплотняют, чтобы обеспечить теплопередачу от спирали к трубке. Если засыпка отсырела или спрессовалась неравномерно — спираль перегорает локально даже на новом ТЭНе.

Мощность и схема включения: расчёт для трёхфазной сети

Промышленные дистилляторы мощностью более 5 кВт запитывают от трёхфазной сети 380 В. Здесь начинаются ошибки с расчётом сопротивления, потому что формула R = U² / P для однофазной цепи даёт неверный результат для трёхфазной.

Пример: блок-ТЭН на 30 кВт, сеть 380 В, схема «звезда» с тремя симметричными ветвями.

I_линейный = P / (√3 × U_линейного) = 30000 / (1,73 × 380) ≈ 45,6 А

Сопротивление каждой ветви: R = U_линейного² / P_элемента = 380² / 10000 ≈ 14,4 Ом.

Если замерить сопротивление между выводами — оно будет около 7,2 Ом, потому что ветви соединены параллельно. Новичок увидит 7 Ом и решит, что ТЭН неисправен. Это нормальная цифра для звезды без нулевого провода.

Допуск по ГОСТ 13268-88: мощность считается в пределах +5/−10%. Для сопротивления пересчёт даёт несимметричный допуск −4/+11%. То есть для расчётных 14,4 Ом допустимо от 13,8 до 16,0 Ом. Если омметр показывает 12 Ом — ТЭН вне нормы.

Перед измерением сопротивления обесточить установку, слить жидкость из куба, снять перемычки между фазами. Иначе прибор покажет сопротивление обвязки, а не нагревателя.

Геометрия корпуса и тип присоединения: фланец или штуцер

ТЭН для дистиллятора устанавливают в нижней части куба или в выносном теплообменнике. В первом случае нагреватель вворачивается в штуцер на корпусе, во втором — крепится на фланец к торцевой крышке. От типа присоединения зависит, какую геометрию заказывать.

Одиночный ТЭН на штуцере

Для кубов до 200–300 литров используют один ТЭН с резьбой из группы:

• G1/2", G3/4" — для маломощных элементов до 3 кВт;
• M14×1.5, M22×1.5 — метрическая мелкая резьба под контргайку с уплотнением;
• G1 1/4", G1 1/2" — для ТЭН 3–12 кВт.

Диаметр корпуса 16–20 мм, длина трубки — от 300 до 2000 мм, в зависимости от глубины куба. Важно: ТЭН не должен доставать до дна — между трубкой и стенкой оставляют минимум 30–40 мм для циркуляции жидкости.

Блок-ТЭН (ТЭНБ) на фланце

Для кубов 500–3000 литров ставят блок из 3–12 петель, собранных в один шестигранник. Резьбы фланцев — из крупной группы: G1.5", G2", G3", M48×2, M56×2, M64×3. Через штуцер G1/2" три петли физически не пройдут — каждая петля имеет изгиб и расширение на конце.

Габариты корпуса ТЭН-Миасс:

• диаметр трубки — от 4 до 32 мм;
• длина трубки — от 30 до 6000 мм.

Для дистиллятора на 500 л с боковым врезным фланцем типичная длина петли — 800–1500 мм, диаметр — 12–14 мм. Для выносного подогревателя с вертикальным расположением — длина 2000–3000 мм, чтобы покрыть высоту бака.

Как заказать ТЭН точно под вашу колонну: чертёж, фото или техзадание

Идеальный вариант — чертёж с размерами: длина трубки, диаметр, резьба, расстояние между контактными стержнями, мощность, схема включения. Но в реальности на производстве часто есть только старый ТЭН без бирки или посадочное отверстие, под которое нужно подобрать нагреватель.

ТЭН-Миасс изготавливает ТЭНы по фото старого элемента, по эскизу от руки, по размерам снятым штангенциркулем. Если нет ничего — достаточно прислать фото фланца и сказать объём куба, тип среды и желаемое время нагрева. Инженеры компании посчитают мощность и предложат геометрию, которая впишется в существующий узел.

Минимальная партия — 1 штука. Срок изготовления типового ТЭНа — 5–10 рабочих дней. Это медленнее, чем купить в магазине, но взамен вы получаете точно рассчитанную поверхностную мощность, правильную марку стали под вашу среду и резьбу под существующий фланец — а не компромисс из каталога.

Частые ошибки при подборе ТЭНа для дистилляции

Первая — игнорирование удельной поверхностной мощности. Для водяных сред допустимо 6–8 Вт/см². Если поставить 24 кВт на трубку длиной 400 мм, она перегреется за час. Нужно увеличивать длину или диаметр петли.

Вторая — выбор марки стали по принципу «лишь бы нержавейка». AISI 304 (08Х18Н10) не работает в среде с высокой концентрацией хлоридов — появляются точечные коррозионные поражения. Для таких сред — AISI 316 (10Х17Н13М2) или титан.

Третья — неверная схема включения. Трёхфазный ТЭН можно включить звездой или треугольником на 380 В или 220 В. При перепутанной схеме мощность меняется в 3 раза. Обязательно проверяйте сопротивление каждой ветви и общее сопротивление между фазами при подключении.

Четвёртая — забывают про термопару. В дистилляции контроль температуры кубовой жидкости критичен. В ТЭН можно встроить термопару типа K или J в гильзу — это избавит от отдельного штуцера на корпусе и точнее покажет температуру в зоне нагрева.

Что в итоге

Ключевые параметры ТЭНа для дистиллятора — мощность по объёму куба и желаемому времени нагрева, материал оболочки по составу среды, геометрия под существующий фланец или штуцер, схема включения с проверкой сопротивления по ГОСТ 13268-88. Серийный ТЭН из магазина редко удовлетворяет этим условиям — чаще нужен расчётный нагреватель под конкретную установку.

Если вы инженер или технолог и подбираете ТЭН для куба, колонны или выносного подогревателя — пришлите параметры в ТЭН-Миасс: объём аппарата, тип среды, напряжение сети и фото посадочного узла. По ним изготовят ТЭН с точными характеристиками, партия от одной штуки, срок 5–10 дней.
