ТЭН на 24 вольта: почему нельзя переделать из 220В и как заказать правильный

Типичная история из переписки: у клиента аккумуляторная батарея на 24 В в вахтовом вагончике, нужно греть воду. В руки попал ТЭН от старого бойлера, 2 кВт и 220 В. Подключает к батарее, ждёт полчаса — вода еле тёплая. Дальше человек думает, что ТЭН бракованный, и заказывает второй такой же. Проблема не в ТЭНе, а в физике: 24 В и 220 В — это две разные детали, и одну в другую не переделать.

Почему 24 В на 220-вольтовом ТЭН не греет?

Потому что мощность зависит от квадрата напряжения, а сопротивление спирали фиксированное. Работает формула P = U² / R. У ТЭНа на 2 кВт и 220 В сопротивление около 24,2 Ом. Подаём 24 В: ток становится 24 / 24,2 ≈ 0,99 А, мощность 24 В × 0,99 А ≈ 24 Вт. Падение — в (220 / 24)² ≈ 84 раза. 24 ватта не нагреют даже кружку, не то что бак.

Сам ТЭН при этом цел, он просто работает в мизерном режиме. А вот обратная ошибка опаснее: если ТЭН, намотанный под 24 В, случайно попадёт на 220 В, спираль сгорит за 1-2 секунды. Поэтому низковольтные ТЭН всегда маркируют и не путают с сетевыми.

Как рассчитать ТЭН на 24 вольта?

Сопротивление под нужную мощность считается как R = U² / P, ток — как I = P / U. Для 24 В цифры выходят такие:

Сопротивление в десятые доли ома для обычной проводки почти короткое замыкание. Намотать такую спираль из нихрома или фехрали можно: она получается толстой и короткой. Например, для 1 кВт на 24 В идёт нихромовая проволока диаметром около 1,5 мм длиной чуть больше метра. Задача решаемая, но всё упирается в контакты.

Почему при 24 В главная проблема — ток, а не мощность?

Потому что при низком напряжении та же мощность требует в разы большего тока, а ток греет соединения. ТЭН на 1 кВт и 220 В тянет 4,5 А, а на 24 В — уже 41,7 А, почти в десять раз больше. Обычные клеммы под 16-25 А при таком токе нагреваются до оплавления изоляции, а стандартные выводы сетевого ТЭНа рассчитаны на провод 2,5-4 мм² и на большом токе дают локальный перегрев в переходном сопротивлении.

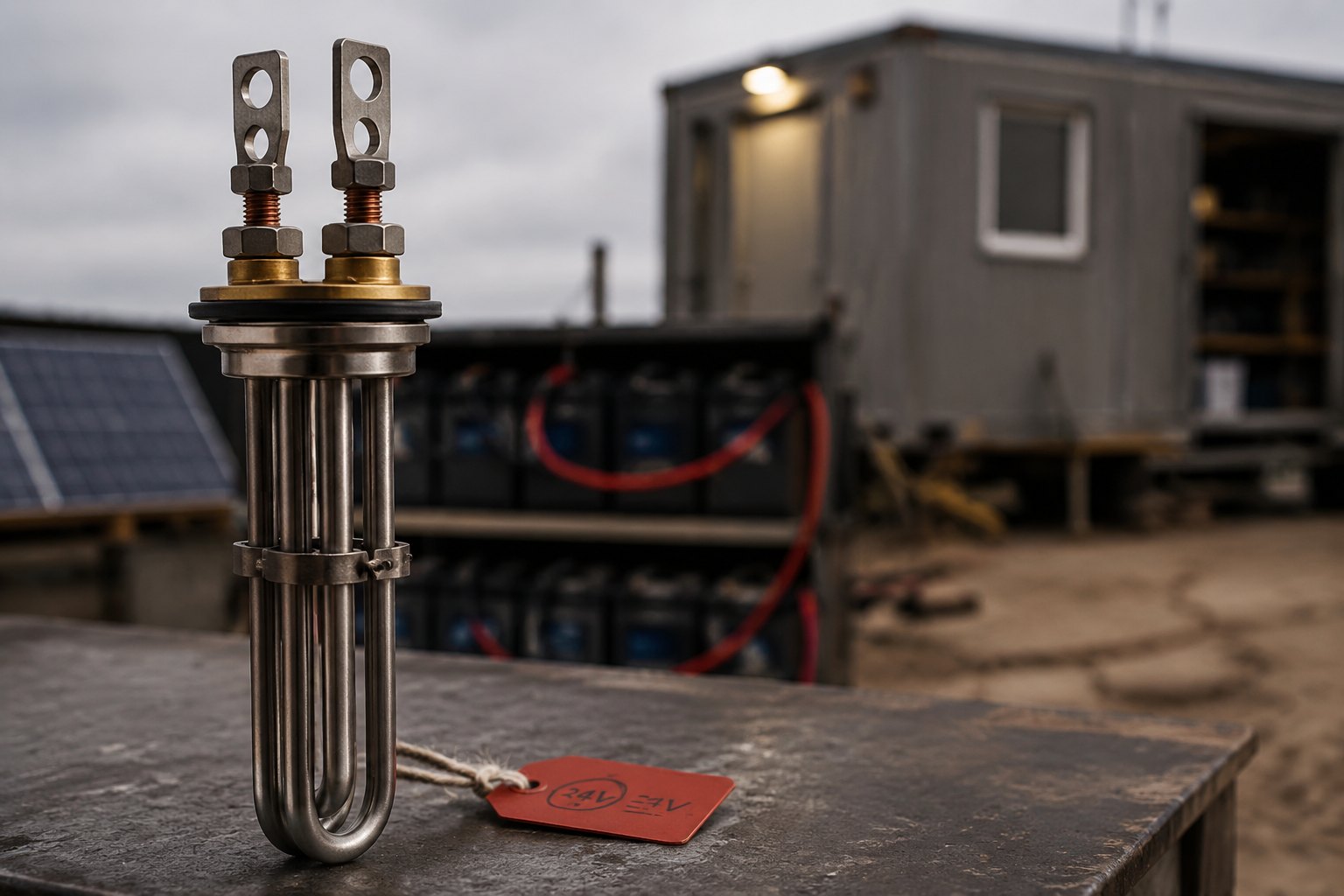

Поэтому у низковольтного ТЭНа конструкция другая:

• выводные стержни толще, сечение 4-6 мм, резьба под клемму М6 или М8;
• площадь контакта под наконечник — от 50 мм², провод обжимается или паяется;
• спираль приваривается к выводу аргоном, а не крепится на резьбе, потому что резьбовой контакт на большом токе со временем ослабевает.

Где ставят ТЭН на 24 вольта?

Низкое напряжение берут там, где нет сети 220 В или где она опасна по условиям. Основные заказчики:

Совет из практики: для солнечной автономки не гонитесь за мощностью. 300-500 Вт греют бак медленнее, но не сажают батарею в ноль. Лучше меньший ТЭН с запасом по времени, чем киловатт, который вырубает систему по току.

Как ТЭН на 24 В подключают к солнечным панелям?

Напрямую к аккумулятору или к панели, без инвертора. Солнечные панели и батареи выдают постоянный ток 24 В, а обычный сетевой ТЭН на 220 В требует инвертора, который переводит постоянный ток в переменный. Инвертор — это лишние деньги, потеря 10-15 процентов на преобразовании и ещё один узел, который может выйти из строя. ТЭНу для нагрева переменный ток не нужен: спираль греется одинаково хоть на постоянном, хоть на переменном. Поэтому низковольтный ТЭН цепляют прямо на клеммы батареи, и инвертор из схемы исчезает.

Если задача — только греть воду, часто обходятся вообще без аккумулятора. Панель через контроллер-диверсию (dump load) отдаёт весь избыток тока прямо в ТЭН: есть солнце — вода греется, зашло за тучу — нагрев останавливается. Получается солнечный бойлер без розетки и без сети. Под такую схему ТЭН считают по напряжению панели или батареи и по току, который она реально может отдать.

Что прислать для расчёта ТЭН на 24 В?

Чтобы посчитать цену и намотать спираль точно, нужно несколько параметров:

1. Напряжение системы: 24 В (или 12, 48 В, если сомневаетесь — уточним).
2. Нужная мощность в ваттах или что и за какое время греть.
3. Среда нагрева: вода, антифриз, масло, топливо, воздух.
4. Габариты: общая длина, длина активной зоны, диаметр трубки, тип крепления.
5. Фото старого образца с линейкой, если он есть.

Если часть данных неизвестна — не страшно. Пришлите фото посадочного места и опишите задачу словами, остальное подберём сами. Диаметр трубки делаем от 4 до 32 мм, длину — под ваше место, оболочку из нержавейки AISI 304 и 12Х18Н10Т для воды или из стали 10 для масла и сухого нагрева.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
