ТЭН для нагрева трансформаторного масла 700 л до 90°C за один час

Короткий ответ. 700 л трансформаторного масла (616 кг при плотности 0,88 кг/л) с 15 до 90°C за час требуют около 24,4 кВт без учёта потерь. На практике ставят блок-ТЭН на 28-30 кВт: 380 В трёхфазное, с запасом на допуск ГОСТ 13268-88 (-10% по мощности) и на потери тепла через стенки открытого бака. Площадь нагревательных элементов считают отдельно: при недостаточной площади масло коксуется на оболочке ТЭН и элемент прогорает.

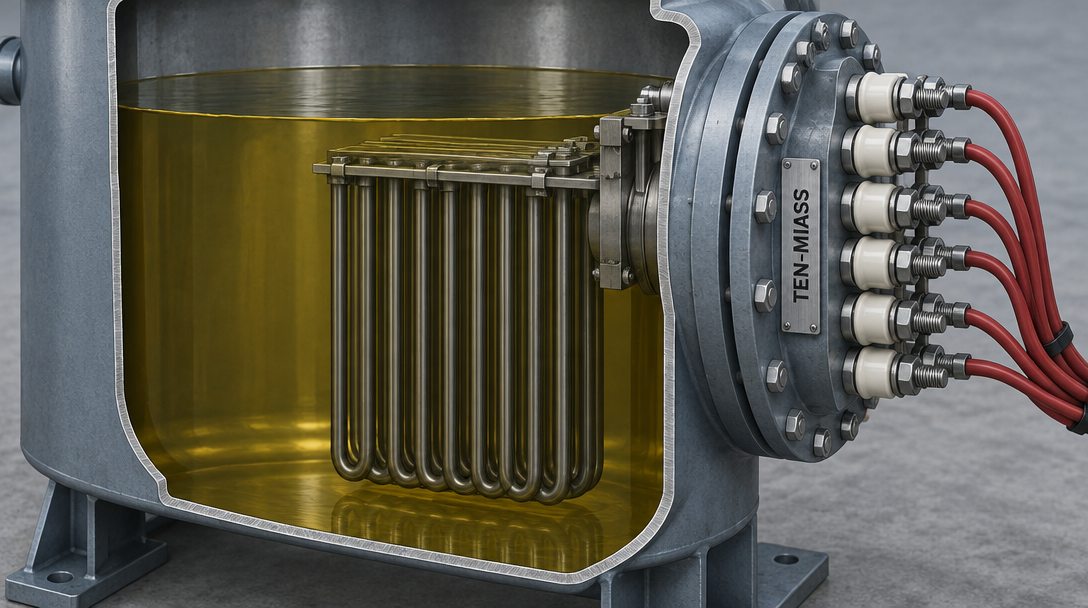

Блок-ТЭН в баке с трансформаторным маслом: элементы погружены в масло, контакты и клеммы вынесены на сухую сторону фланца

Чем нагрев масла отличается от нагрева воды

Трансформаторное масло держит в себе меньше тепла на килограмм, чем вода, но и весит меньше при том же объёме. Для расчёта это не компенсирует друг друга один в один, разница в итоговой мощности всё равно заметная.

Масло почти в 2,5 раза экономнее по энергии на тот же нагрев, чем вода. Но площадь элементов под то же количество ватт нужна больше: масло хуже отводит тепло от оболочки ТЭН, чем вода, поэтому предельная ваттная нагрузка ниже.

Сколько энергии нужно на 700 л масла до 90°C

Формула для жидкости: P = m × c × ΔT / t, где m - масса в кг, c - теплоёмкость в кДж/(кг·°C), ΔT - разница температур, t - время в секундах.

Это цифра для идеального случая: бак теплоизолирован, тепло никуда не уходит, напряжение в сети держит номинал. В цеху так не бывает. Дальше: два поправочных коэффициента, без которых реальный ТЭН не вытянет час.

Поправка на допуск ГОСТ 13268-88

ГОСТ разрешает производителю ТЭН отклонение по фактической мощности от -10% до +5% от заявленной. Худший случай: элемент выдаёт на 10% меньше паспорта. Чтобы гарантированно получить 24,4 кВт в масле, заказывают номинал 24,4 / 0,9 ≈ 27,1 кВт.

Поправка на тепловые потери

Открытый металлический бак без теплоизоляции отдаёт тепло в воздух цеха через стенки весь час нагрева, а не только в конце. На объём 700 л при разнице температур с окружающей средой до 70°C это обычно 15-20% от расчётной мощности. С обеими поправками реальный запрос составляет 28-30 кВт, и это уже цифра для заказа блок-ТЭН.

Таблица подбора мощности под разные сроки нагрева

Если час не принципиален, мощность падает почти пропорционально времени: энергия (кВт·ч) остаётся той же, растягивается только срок.

Растянуть нагрев с часа до двух-трёх снижает требуемую мощность вдвое-втрое. Если греть можно ночью без спешки, дешевле поставить блок меньше и не тянуть отдельный силовой ввод на объект.

Почему нельзя просто взять один мощный ТЭН поменьше размером

Поставить всю мощность на одну трубку нельзя: упрётся в ваттную нагрузку q = P / (π·d·L), где d и L - диаметр и длина рабочей (погружённой) части элемента. Для трансформаторного масла до 120°C предел 2,5-3,5 Вт/см².

Пример конструкции блока на 30 кВт

Чтобы уложиться в q ≤ 3,5 Вт/см² при 30 кВт, нужна суммарная площадь погружённых элементов не менее 8600 см². Один из рабочих вариантов:

• 14 U-образных элементов (28 погружённых участков) на общем фланце
• диаметр трубки 13 мм, рабочая длина каждого участка 800 мм
• площадь одного участка: π × 1,3 см × 80 см ≈ 327 см²
• суммарная площадь: 327 × 28 ≈ 9150 см²
• ваттная нагрузка: 30 000 / 9150 ≈ 3,3 Вт/см², внутри допустимого диапазона

Это иллюстрация подхода, а не готовая спецификация: реальное число и расположение элементов зависят от диаметра горловины бака, доступной длины погружения и формы фланца. Считаем под конкретный чертёж или фото бака.

Какое напряжение и схема подключения

30 кВт на 220 В однофазных дают ток 136 А, для цеховой сети нереально. На 380 В трёхфазным подключением (звезда или треугольник в зависимости от конструкции блока) ток на фазу около 46 А, стандартный автомат и кабель сечением 10-16 мм² по меди закрывают нагрузку.

Какой материал оболочки ставить

Трансформаторное масло химически неагрессивно к стали, поэтому по умолчанию элементы делают из углеродистой стали 10: она дешевле нержавейки и для масла, воздуха и сухих сред полностью годится. Нержавейку AISI 304 или AISI 321 (08Х18Н10Т) ставят, если бак периодически контактирует с водой: конденсатом, промывкой перед заливкой нового масла, атмосферной влагой при хранении на улице.

Для чего греют трансформаторное масло до 90°C

Частые сценарии, под которые приходят такие заявки:

• разогрев перед заливкой в трансформатор зимой, когда холодное масло слишком вязкое для заполнения бака без воздушных пробок
• подготовка к дегазации и фильтрации на маслоочистительной установке: горячее масло отдаёт влагу и газы быстрее
• перед контролем пробивного напряжения масла: испытание проводят при определённой температуре образца
• регенерация и восстановление отработанного масла на передвижных или стационарных станциях

Что прислать для точного расчёта

1. Объём бака и реальный объём масла (не всегда совпадает с номиналом ёмкости)
2. Начальную температуру (на улице зимой и в отапливаемом цеху это разные цифры) и целевую
3. Время, за которое нужно выйти на температуру
4. Напряжение на объекте: 220 В однофазное или 380 В трёхфазное
5. Теплоизолирован бак или нет
6. Тип присоединения (резьбовой штуцер, фланец, через горловину сверху) и его диаметр
7. Фото или чертёж бака с размерами, если он нестандартный

Частые вопросы
