Блок ТЭН для масла из нержавейки: подбор параметров, цена и сроки
Блок ТЭН для масла из нержавейки: несколько трубчатых нагревателей на одном фланце, рассчитанных под конкретный бак фритюрницы или маслонагревателя. Срок изготовления 7-14 рабочих дней, цена от 3510 до 21700 ₽ в зависимости от мощности (цены при закупке от 10 шт, точный расчёт по чертежу). Главная ошибка подбора: считать ваттную нагрузку как для воды. У масла теплоотдача хуже, и завышенная мощность на трубку коксует масло на оболочке, иногда доводя до дымления.
Почему масло нельзя считать как воду
У растительного и минерального масла теплоёмкость почти в два раза ниже, чем у воды: около 1,8-2,0 кДж/(кг·К) против 4,187 у воды. Масло медленнее забирает тепло с поверхности трубки и хуже циркулирует в баке без принудительного перемешивания: конвекция слабая, горячие слои всплывают наверх, а у оболочки нагревателя образуется застойная зона.
Результат одной и той же ошибки: берут блок, рассчитанный под воду, ставят в масляный бак, и оболочка в этой застойной зоне разогревается сильнее расчётного. Масло у стенки трубки начинает полимеризоваться, на оболочке появляется тёмный нагар, который ещё сильнее ухудшает теплоотвод. Дальше по кругу: нагар растёт, трубка греется сильнее, масло чернеет и теряет запах гари ещё до точки дымления.
Типичные проблемы при выборе блока ТЭН для масла
| Признак | Причина | Что менять |
|---|---|---|
| Масло чернеет и пахнет горелым за 2-3 смены | Ваттная нагрузка завышена, трубка локально перегревает слой масла | Снизить мощность на трубку или увеличить площадь оболочки (длиннее/толще трубка, больше трубок) |
| Нагрев идёт медленнее, чем на водяном баке той же мощности | Это норма: удельная теплоёмкость масла ниже, расчёт мощности для масла и воды различается | Пересчитать мощность по формуле для масла, не копировать водяной блок |
| Нагар на оболочке только в верхней части трубки | Уровень масла опускался ниже активной зоны, часть трубки работала "на сухую" | Сдвинуть активную зону ниже минимального уровня масла или поставить датчик уровня |
| Пробивает на корпус через пару месяцев | Конденсат и жир попадают в клеммную коробку со стороны контактов | Герметичный ввод кабеля и защитный кожух на контактной стороне фланца |
Из чего состоит блок ТЭН для масла

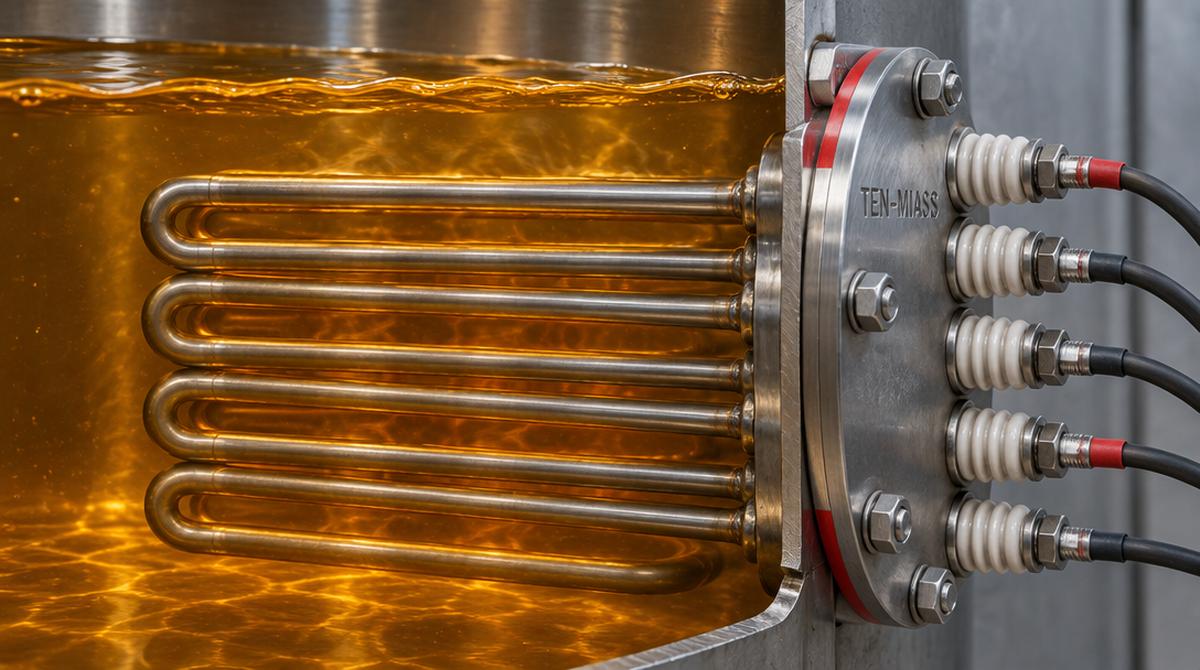

Фланец: стальной или нержавеющий диск или пластина, на которой закреплены трубки и выведены контакты. На него садится несколько трубчатых нагревателей, изогнутых в U- или W-образную форму, чтобы поместить нужную длину оболочки в ограниченный габарит бака.
Материал оболочки для пищевого масла по умолчанию: нержавеющая сталь AISI 321 (08Х18Н10Т), титан-стабилизированная, переносит частые циклы нагрева и мойку щёлочью без потери прочности. Для технологического масла без контакта с продуктом (трансформаторное, гидравлическое, масляный контур вулканизатора или экструдера) часто хватает стали 10, она дешевле. Нержавейку всё равно берут там, где важна гигиена оборудования или масло агрессивно из-за присадок.
Количество трубок и межосевое расстояние между ними задаёт расчёт, а не дизайн: на одной трубке нельзя превысить допустимую ваттную нагрузку, поэтому мощность распределяют на несколько трубок с шагом, который не создаёт застойных зон между ними.
Пример расчёта мощности
Берём общую формулу нагрева жидкости: P = 0,00116 × V × ΔT / t, где V (объём в литрах), ΔT (разница температур в °C), t (время нагрева в часах). Формула выведена для воды (теплоёмкость 4,187 кДж/(кг·К), плотность 1 кг/л).
Бак фритюрницы на 80 литров, масло нужно разогреть с 20 до 170 °C за 25 минут (0,417 ч). Сначала считаем, сколько это было бы для воды:
P = 0,00116 × 80 × 150 / 0,417 = 13,92 / 0,417 ≈ 33,4 кВт
Теплоёмкость масла примерно в 2,4 раза ниже, а плотность около 0,9 кг/л. Вместе это даёт поправочный коэффициент k ≈ 0,4. Реальная мощность для масла:
P(масло) ≈ 33,4 × 0,4 ≈ 13,4 кВт
Это мощность блока целиком. Дальше её делят на число трубок так, чтобы на каждую не выходило больше безопасной ваттной нагрузки. Про неё ниже.
Ваттная нагрузка для масла ниже, чем для воды
Для воды в баке с застойной циркуляцией безопасный диапазон 3-5 Вт/см². Для масла он ниже: минеральное и трансформаторное масло до 120 °C держат 2,5-3,5 Вт/см², вязкое и горячее масло, близкое к точке дымления, держит 1,0-2,0 Вт/см². Для фритюрного масла при 170-190 °C без принудительной циркуляции в расчёт берут нижнюю часть этого диапазона.
Для блока на 13,4 кВт из примера выше при нагрузке 2 Вт/см² и трубке диаметром 13 мм нужна суммарная активная площадь около 6700 см², это 16-17 метров трубки. На одном фланце её обычно разбивают на 4-6 изогнутых трубок. Точное число трубок и шаг между ними считаем по чертежу или фото бака: здесь многое зависит от доступного габарита.
Что прислать для расчёта
- Объём бака в литрах или его внутренние размеры
- Рабочая температура масла и желаемое время разогрева
- Тип масла: пищевое (фритюр) или техническое (трансформаторное, гидравлическое, теплоноситель контура)
- Диаметр и расположение отверстия под фланец, либо фото старого блока с линейкой
- Напряжение питания и допустимый ток по проводке
- Фото или чертёж сгоревшего блока, если нужна замена аналогом
Сроки и цена
Изготовление блока ТЭН для масла: 7-14 рабочих дней с момента согласования параметров. Отгрузка СДЭК или ПЭК по России и в Казахстан. Минимальная партия: 1 блок, чертёж и подбор делаем бесплатно.
Цена блока: от 3510 до 21700 ₽ в зависимости от мощности, материала и фланца. Это цена при закупке от 10 шт; для разовых заказов и нестандартных фланцев точный расчёт делаем по вашему чертежу или фото. Смотрите пример готового решения: блок ТЭН 10 кВт для подогрева масла и блок ТЭН 15 кВт из нержавейки.
Нужен блок ТЭН для масляного бака или фритюрницы?
Пришлите объём бака, фланец и рабочую температуру, посчитаем мощность и дадим цену в день обращения.
Оформить заказКак отличить нержавейку AISI 321 от AISI 304 на чертеже
Для масла с присадками и частой мойкой лучше 321 (08Х18Н10Т): титан-стабилизированная марка устойчивее к межкристаллитной коррозии при повторных нагревах. 304 (08Х18Н10) дешевле и подходит для более спокойных сред. Если в чертеже или паспорте оборудования марка не указана, подробнее о том, как её определить, читайте в статье марка нержавейки ТЭНа: 304 или 321. Допуск по мощности для обеих марок одинаковый, он задан ГОСТ 13268-88, подробно разобрали его в статье ГОСТ 13268-88 простыми словами.
