ТЭН для масляной ванны: подбор мощности, материала и сроки

Для масла нельзя считать мощность ТЭНа по той же логике, что и для воды: удельная нагрузка на оболочке не должна превышать 2,5–3,5 Вт/см² для минерального масла и 1–2 Вт/см² для вязких мазутов и парафинов — иначе масло коксуется на нагревателе и чернеет. Ванну на 300 литров греют блок-ТЭНом 5–6 кВт из углеродистой стали, от 7020 ₽ по уровню «норма». Нестандартная форма или длина — 7–14 рабочих дней.

Почему масло считают иначе, чем воду

Вода отводит тепло с поверхности ТЭНа быстро за счёт конвекции и кипения — можно снимать 8–12 Вт/см², иногда до 15 на пике. У масла теплопроводность и теплоёмкость ниже, а вязкость выше: плёнка масла у стенки нагревателя греется и почти не перемешивается с основной массой. Если держать ту же удельную мощность, что и для воды, масло у оболочки перегревается локально, начинает разлагаться и коксуется — на ТЭНе появляется нагарный слой, который работает как теплоизолятор и только ускоряет перегрев.

Поэтому для минерального и трансформаторного масла (до 120 °C) допустимая удельная мощность — 2,5–3,5 Вт/см². Для вязких сред вроде мазута, гудрона или парафина — 1–2 Вт/см². Это не рекомендация «с запасом», а предел по ГОСТ 13268-88, после которого оболочка начинает работать в режиме плёночного кипения и прогорает за недели, а не за годы.

Как считать мощность: объём, разница температур, время

Мощность на разогрев массы масла считают по формуле теплового баланса: P (кВт) = m × c × ΔT / (3600 × t), где m — масса масла в кг, c — теплоёмкость в кДж/(кг·°C), ΔT — разница температур, t — время разогрева в часах.

Для воды эту формулу сворачивают в удобный вид P = 0,00116 × V × ΔT / t, потому что у воды плотность 1 кг/л и теплоёмкость 4,186 кДж/(кг·°C): 4,186 ÷ 3600 = 0,00116. Для масла плотность и теплоёмкость другие — около 0,86 кг/л и 1,9 кДж/(кг·°C) для индустриального масла. Коэффициент пересчитывается: 0,86 × 1,9 ÷ 3600 = 0,00045. Формула для масла: P (кВт) = 0,00045 × V (л) × ΔT / t.

На этом расчёт не заканчивается: 6 кВт нужно ещё распределить по поверхности нагревателя так, чтобы не превысить 2,5–3,5 Вт/см². При диаметре трубки 13 мм один прямой ТЭН активной длиной 1 метр на 1200 Вт даёт удельную нагрузку 2,94 Вт/см² — это норма. Чтобы снять 6 кВт без перегруза, нужно пять таких трубок на одном фланце, а не один ТЭН на 6 кВт в прежнем корпусе. Отсюда и берётся блок-ТЭН вместо одиночного нагревателя для промышленных ванн.

Типичные проблемы при выборе ТЭНа для масляной ванны

Материал оболочки: сталь, нержавейка и что нельзя

Для минерального и индустриального масла, которое не контактирует с пищевыми продуктами, стандартный выбор — углеродистая сталь 10. Она дешевле нержавейки и держит температуру масляных ванн (обычно 60–150 °C) без проблем, коррозия в масляной среде без воды ей не грозит.

Нержавейка нужна в трёх случаях: трансформаторное масло, где важна чистота и минимум продуктов окисления контактной зоны; пищевые жиры и растительные масла; агрессивные присадки в составе масла. Берём AISI 321 (08Х18Н10Т) или AISI 304 — обе подходят, 321 чуть устойчивее к повторным нагревам. Цинковое покрытие и медь в контактной зоне исключены: цинк ведёт себя непредсказуемо при температуре выше 120–150 °C, а медь ускоряет окисление масла.

С похожей логикой выбора материала под конкретную среду мы разбирались в статье про нагреватель для гальванической ванны — там тоже материал определяет не температура, а химия жидкости.

Конструктив: диаметр, форма, погружение

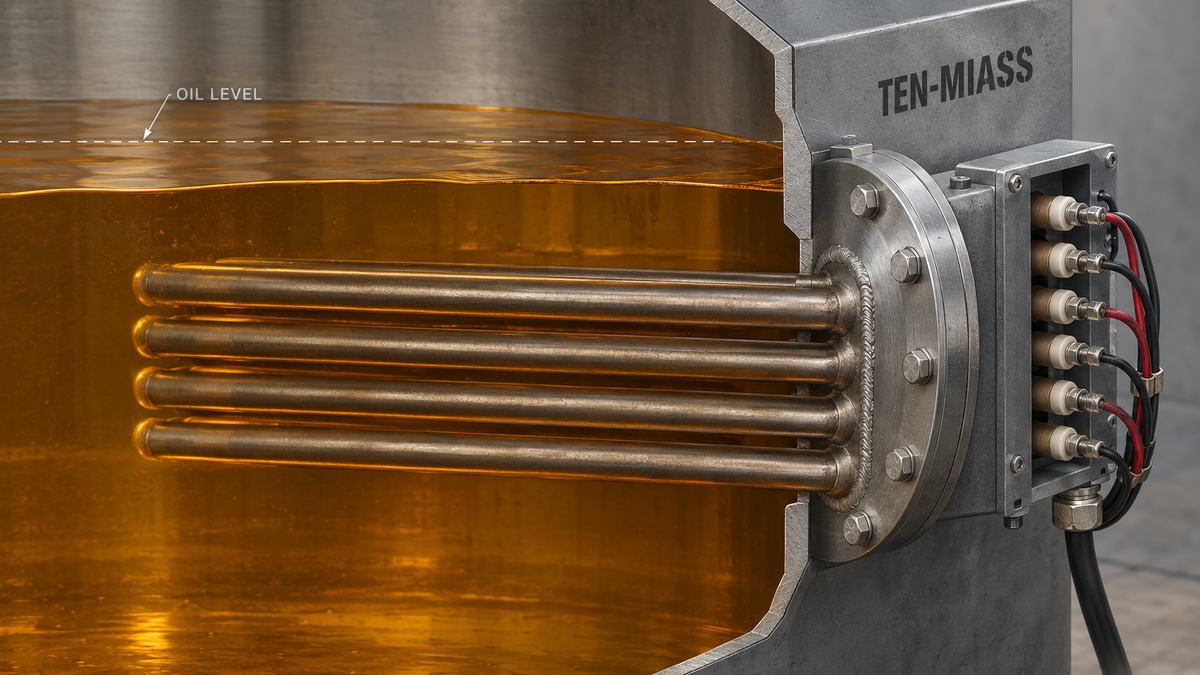

Для масла берут трубки большего диаметра (13 или 16 мм против стандартных 8,5 мм для воды) и увеличенный шаг спирали внутри — это снижает удельную мощность на единицу поверхности при той же суммарной мощности. Форму подбирают под геометрию ванны: для прямоугольных ёмкостей — прямые трубки или W-образный блок на общем фланце, для бочек и цилиндрических баков — прямые ТЭНы через резьбовое соединение или фланец сбоку.

Погружение критично: ТЭН должен быть ниже уровня масла минимум на 50–70 мм. Сухой ход для масляного нагревателя губителен сильнее, чем для водяного — без отвода тепла оболочка прогорает за минуты. При колебании уровня масла в процессе работы (испарение, слив на фильтрацию) обязательно ставить реле уровня с блокировкой нагрева.

Для вязких сред вроде мазута читайте отдельный разбор: блочный ТЭН для мазута М-100 в 200-литровой бочке — там удельная мощность ещё ниже из-за плохой подвижности среды у стенки.

Сроки изготовления и цена

Типовой прямой ТЭН под стандартный фланец (резьба M27 или M33, диаметр 13 мм) — 3–5 рабочих дней. Нестандартная форма, увеличенная холодная зона, редкий диаметр или сборка в блок под конкретный фланец заказчика — 7–14 рабочих дней, срок зависит от загрузки цеха и наличия трубы нужного диаметра.

Цены — по уровню «норма» нашего прайс-калькулятора, расчёт при закупке от 10 шт., точная цена по чертежу или фото ванны в день обращения:

Цены при закупке от 10 шт. Точный расчёт — по чертежу или фото ванны.

Что прислать для расчёта

• Объём ванны в литрах или габариты (длина × ширина × высота уровня масла)
• Марку масла: минеральное индустриальное, трансформаторное, растительное, мазут
• Начальную и целевую температуру нагрева
• Желаемое время разогрева в часах
• Способ крепления: резьба (указать диаметр), фланец, бонка — и толщину стенки ванны
• Фото или эскиз места установки, если конструкция нестандартная

Частые вопросы

Для пищевого растительного масла логика расчёта мощности та же, но требования к материалу жёстче — смотрите отдельную статью про нагрев растительного масла на пищевом производстве. Маркировку готового ТЭНа и как читать допуски по мощности — в статье маркировка ТЭН по ГОСТ 13268-88.
