Удельная мощность ТЭНа (Вт/см²): как подобрать под свою среду и не сжечь нагреватель
Что такое удельная мощность ТЭНа простыми словами

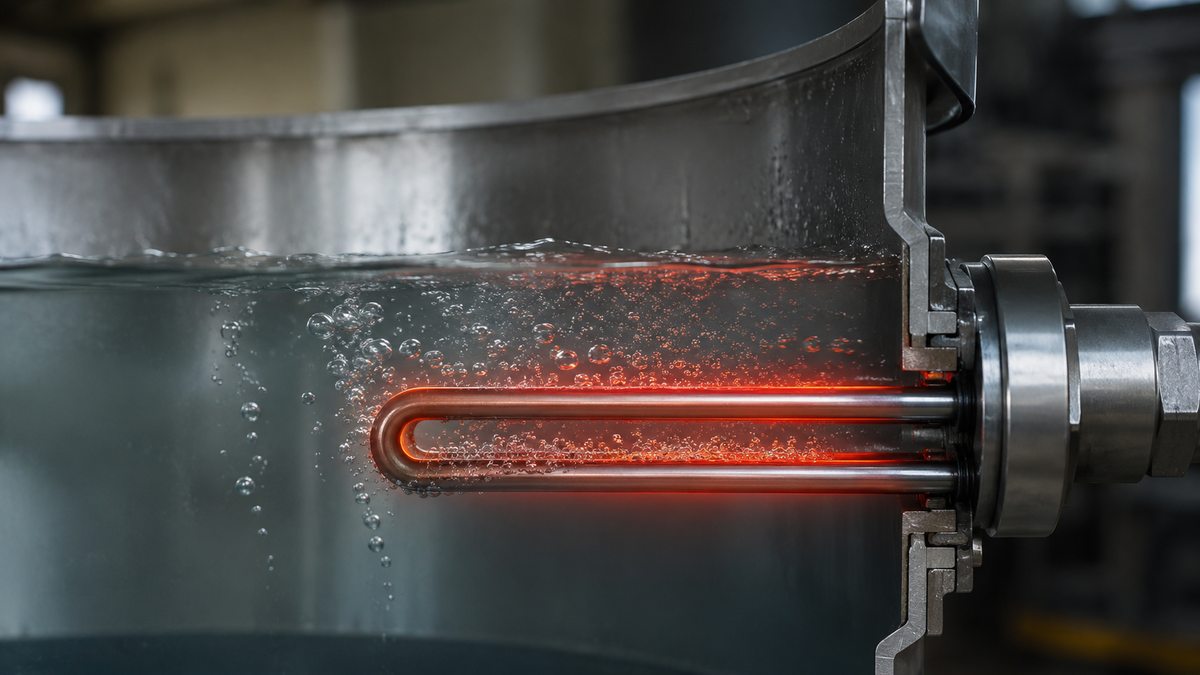

Это количество ватт, которое ТЭН отдаёт с каждого квадратного сантиметра своей трубки. Не общая мощность в киловаттах, а именно нагрузка на поверхность. Два нагревателя по 2 кВт могут вести себя совершенно по-разному: короткий раскалит трубку докрасна, длинный будет греть мягко. Мощность одинаковая, а удельная разная, потому что у длинного площадь отдачи больше.
Заказчики часто пишут в заявке «нужно 6 вт/см2», но не всегда понимают, откуда берётся эта цифра и зачем она. А именно она решает, проработает ТЭН пять лет или сгорит за месяц. Спираль внутри трубки выделяет тепло, тепло идёт через засыпку периклаза на оболочку, а оболочка отдаёт его в среду. Если среда не успевает забрать тепло с поверхности, трубка перегревается изнутри, периклаз спекается, нихромовая спираль плавится. Дальше обрыв или пробой на корпус.
Как посчитать удельную мощность: формула и пример
Формула простая. Удельная мощность равна мощности, делённой на площадь боковой поверхности трубки:
w = P / S, где S = π · d · L
P - мощность ТЭНа, Вт
d - наружный диаметр трубки, см
L - активная (нагреваемая) длина, см
S - площадь теплоотдачи, см²
Важно: в расчёте берётся активная длина, а не полная. У ТЭНа есть контактные (холодные) концы по 40-70 мм с каждой стороны, они не греют, в площадь их не включают.
Пример из заявки. Клиент просит ТЭН 2 кВт, трубка 8 мм, среда - спокойная вода в баке. Хочет уложиться в 6 Вт/см².
1. Переводим диаметр в см: d = 8 мм = 0,8 см
2. Нужная площадь: S = P / w = 2000 / 6 = 333 см²
3. Активная длина: L = S / (π · d) = 333 / (3,14 · 0,8) = 333 / 2,51 ≈ 133 см
Вывод: чтобы 2 кВт на трубке 8 мм давали 6 Вт/см², активная длина должна быть не меньше 133 см. Сделать этот же ТЭН длиной 40 см в спокойной воде - значит поднять удельную до 20 Вт/см² и получить прогар. Если места в баке мало, выход - трубка большего диаметра или несколько ТЭНов меньшей мощности.
Сколько Вт/см² допустимо для разных сред
У каждой среды свой предел: она забирает тепло с поверхности с разной скоростью. Вода отводит тепло активно, масло медленно, неподвижный воздух почти не отводит. Ниже ориентиры. Это рабочий диапазон для подбора, точное значение зависит от температуры, скорости потока, чистоты среды и материала оболочки.
| Среда | Ориентир, Вт/см² | Почему такой предел |
|---|---|---|
| Вода спокойная (бак, бойлер) | 8-12 | Отводит тепло хорошо, но при накипи запас нужен вниз |
| Вода проточная, под давлением | до 15-20 | Поток активно снимает тепло с поверхности |
| Масло, теплоноситель | 1-3 | Вязкое, отводит медленно, при перегреве коксуется |
| Гликоль, антифриз | 2-3 | Разлагается при высокой температуре стенки |
| Воздух без обдува (шкаф, камера) | 1-2 | Неподвижный воздух почти не забирает тепло |
| Воздух с обдувом (калорифер) | 3-6 | Вентилятор снимает тепло, можно грузить сильнее |
| Пищевые, вязкие среды | 2-3 | Пригорают и меняют вкус при горячей стенке |
| Расплавы, соли, битум | осторожно, низкая | Считается индивидуально под температуру плавления |
Логика одна: чем хуже среда отводит тепло, тем ниже удельную мощность закладывают, тем длиннее получается ТЭН при той же мощности. Масляному нагревателю на 2 кВт нужна трубка в разы длиннее, чем водяному. Поэтому масляные ТЭНы обычно делают U-образными, W-образными или в несколько петель, чтобы уложить длину в компактный корпус.
Почему из-за удельной мощности ТЭН сгорает: три ошибки
1. Короткий мощный ТЭН в спокойной среде
Самая частая. Заказывают замену «такую же по мощности, но покороче, чтоб влезла». Мощность оставили 3 кВт, длину урезали вдвое. Удельная выросла вдвое, поверхность трубки стала вдвое горячее. В спокойной воде или масле среда не успевает снять этот жар, перегрев идёт внутрь, спираль плавится. Копия сгоревшего ТЭНа с той же ошибкой повторит поломку. Правильно - считать по площади, а не по ваттам.
2. Накипь и отложения
Слой накипи или нагара работает как шуба на трубке. Тепло не уходит в среду, копится под коркой, локальная температура стенки подскакивает на сотни градусов. ТЭН, который годами работал на 10 Вт/см², после зарастания накипью локально уходит за предел и прогорает именно в месте отложения. Поэтому для жёсткой воды удельную закладывают ближе к нижней границе, с запасом на будущую накипь.
3. Сухой ход
ТЭН рассчитан на то, что среда его охлаждает. Если уровень воды упал, бак осушили, а нагреватель включён, среды нет, тепло девать некуда. За секунды трубка раскаляется докрасна и перегорает независимо от того, какая удельная мощность была заложена. Спасает датчик уровня, реле сухого хода или термостат по трубке. От высокой удельной мощности сухой ход убивает ТЭН ещё быстрее.
Как удельная мощность связана с материалом оболочки
Чем горячее стенка, тем важнее материал. Для мягких режимов в воздухе, масле, сухих средах хватает углеродистой стали 10. Для воды и пара берут нержавейку AISI 304 (08Х18Н10). Пищевые и агрессивные среды - цельнотянутая 12Х18Н10Т. Для хлоридов, кислот, гальванических ванн и морской воды идёт титан. Ошибка в паре «удельная мощность плюс материал» бьёт дважды: перегретая стенка из неподходящего металла корродирует и прогорает быстрее, чем должна.
Мы изготавливаем ТЭН по чертежу заказчика и сами считаем удельную мощность под вашу среду, чтобы длина и материал соответствовали задаче. Если пришлёте фото или образец сгоревшего нагревателя, подберём замену без повторения прежней ошибки. Вопросы по подбору - через контакты.
- Мощность ТЭНа, кВт, и напряжение (220 или 380 В)
- Среда нагрева: вода, масло, воздух, гликоль, пищевой продукт
- Спокойная среда или проточная, есть ли обдув
- Рабочая температура среды и до какой греете
- Габариты: куда монтируется, максимальная длина и диаметр трубки
- Тип крепления: резьба, фланец, штуцер, размер
- Фото или чертёж старого ТЭНа, если это замена
Производство по чертежу, партия от 1 штуки, срок 7-14 дней
Отправить заявку на расчётЧастые вопросы
Что такое удельная мощность ТЭНа?
Это мощность нагревателя, делённая на площадь теплоотдающей поверхности оболочки, измеряется в Вт/см². Показывает, сколько ватт снимается с каждого квадратного сантиметра трубки. Чем выше значение, тем горячее поверхность оболочки при одной и той же среде.
Как посчитать удельную мощность ТЭНа?
Разделите мощность ТЭНа на площадь боковой поверхности трубки: w = P / (π · d · L), где d - диаметр трубки в см, L - активная длина в см. Пример: 2000 Вт на трубке 0,8 см и активной длине 133 см дают около 6 Вт/см².
Какая удельная мощность допустима для воды?
Для спокойной воды в баке безопасный ориентир 8-12 Вт/см², для проточной воды под давлением можно выше, до 15-20 Вт/см². Точное значение зависит от температуры, жёсткости воды и наличия накипи, для жёсткой воды берут ближе к нижней границе.
Почему ТЭН в масле должен быть длиннее, чем в воде?
Масло отводит тепло с поверхности намного медленнее воды, поэтому допустимая удельная мощность для масла всего 1-3 Вт/см². Чтобы уложиться в этот предел при той же мощности, площадь трубки нужна больше, а значит и длина. Поэтому масляные ТЭНы делают U-образными и в несколько петель.
Из-за чего сгорает ТЭН с правильной мощностью?
Чаще всего из-за высокой удельной мощности: короткая трубка при большой мощности перегревает спираль в спокойной среде. Другие причины - накипь, которая мешает теплоотводу, и сухой ход, когда среды нет и трубка раскаляется. Мощность в киловаттах при этом может быть подобрана верно.
Как накипь влияет на удельную мощность?
Накипь сама по себе не меняет расчётную удельную мощность, но работает как теплоизоляция. Тепло копится под коркой, локальная температура стенки резко растёт, и трубка прогорает в месте отложения. Поэтому для жёсткой воды удельную закладывают с запасом вниз.
Можно ли сделать ТЭН короче, сохранив мощность?
Можно, но удельная мощность вырастет, а с ней и температура трубки. В спокойной среде это ведёт к прогару. Если места мало, лучше взять трубку большего диаметра, поставить обдув или разбить нагрев на несколько ТЭНов меньшей мощности, чем слепо укорачивать один.
