ТЭН для лабораторной водяной бани STEGLER WB-6: погружной U-образный

В STEGLER WB-6 нагреватель лежит на дне ванны объёмом 22,5 л (внутренние размеры 500×300×150 мм, рабочая глубина 100 мм), целиком под водой, а оба вывода с гайками и изоляторами торчат наружу через крышку. Форма - U-образная трубка: два прямых плеча и гиб между ними. Если элемент сгорел, делаем аналог по фото старого или по замерам: трубка, выводы, мощность - под ваши цифры, от 1 шт., 7-14 дней.

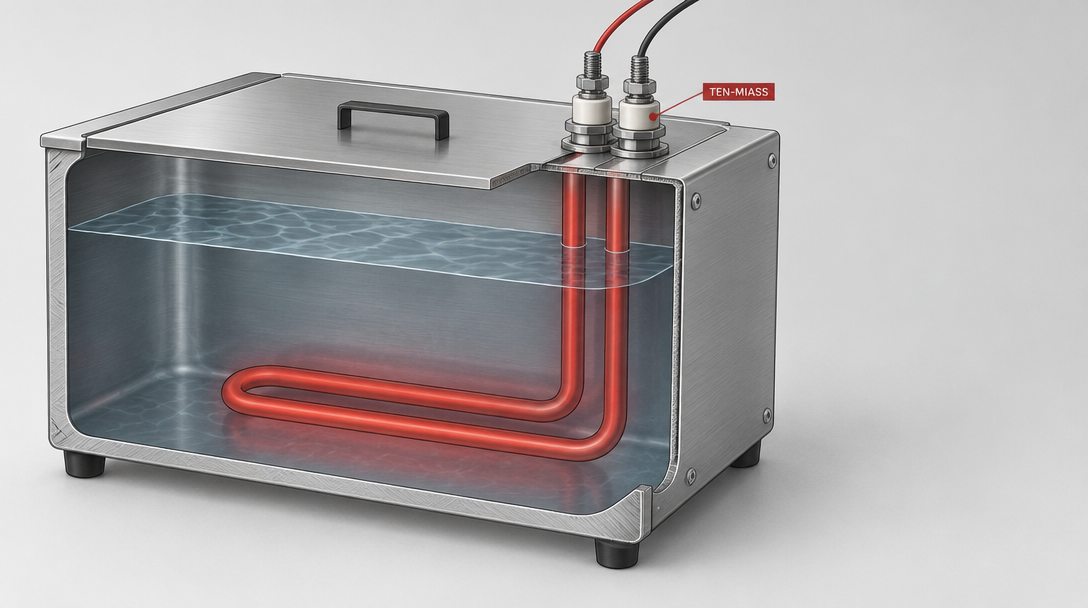

ТЭН для лабораторной водяной бани STEGLER WB-6 в разрезе, U-образная трубка под водой, выводы снаружи

Разрез: U-образная трубка полностью в воде, выводы - на сухой стороне крышки.

Опубликовано 26 октября 2026 · ТЭН-Миасс

Как устроен нагреватель в STEGLER WB-6

Погружной U-образный ТЭН - это одна трубка, согнутая пополам: два параллельных прямых участка соединены гибом на одном конце, а на другом конце оба плеча проходят сквозь отверстия в крышке или боковой стенке. Внутри ванны у трубки нет ни одного контакта - только сплошная оболочка с нагревательной спиралью в магнезитовой засыпке. Все клеммы, гайки и керамические изоляторы находятся снаружи, на сухой стороне, где к ним подключаются провода питания и термостата.

Такая форма даёт низкий профиль: трубка лежит практически горизонтально у дна, а не торчит вертикально, как в бойлере. Для ванны STEGLER WB-6 с полезной глубиной 100 мм это критично - вертикальный ТЭН туда просто не влезет без контакта с решёткой для пробирок. Разбор похожей задачи с прямоугольным фланцем - в статье про U-образный блок ТЭН для бака.

Таблица подбора: что нужно знать перед заказом аналога

Параметр	Типично для компактной лабораторной бани	Что уточнить перед заказом
Диаметр трубки	8-10 мм	Замерить штангенциркулем, не на глаз
Форма	U-образная, 2 прямых плеча + гиб	Длина каждого плеча отдельно, расстояние между ними
Материал оболочки	Нержавейка AISI 304	Есть ли в воде химия, кроме обычных реагентов
Напряжение	220 В	Сверить с шильдиком прибора
Крепление	Через отверстия в крышке, гайками с прокладкой	Диаметр резьбы выводов, нужна ли прокладка
Мощность	Сотни ватт - считается отдельно	Объём воды и желаемое время нагрева, см. расчёт ниже

Пример расчёта: сколько ватт нужно и почему короткая трубка перегреется

Берём условную небольшую лабораторную баню объёмом 3 литра, воду нужно нагреть с 20 до 95 °C за 28 минут. Формула мощности:

P = 0,00116 × V × ΔT / t

Подставляем: V = 3 л, ΔT = 75 °C, t = 28 мин = 0,467 ч.

P = 0,00116 × 3 × 75 / 0,467 = 0,261 / 0,467 ≈ 0,56 кВт (560 Вт)

Это нужная мощность. Но её ещё нельзя просто "засунуть" в трубку любой длины - проверяем ваттную нагрузку (сколько ватт снимается с 1 см² оболочки). Для трубки Ø10 мм с активной длиной 40 см (с учётом гиба) площадь оболочки:

S = π × d × L = π × 1 см × 40 см ≈ 125,7 см²

q = P / S = 560 / 125,7 ≈ 4,5 Вт/см² - это середина норматива для воды в стоячей, непроточной ванне (3-5 Вт/см² по ГОСТ 13268-88). Трубка не перегреется и прослужит штатный срок.

Частая ошибка. Если ту же мощность 560 Вт загнать в трубку длиной 25 см вместо 40, площадь оболочки упадёт до 78,5 см², а ваттная нагрузка подскочит до 7,1 Вт/см² - выше нормы для стоячей воды. Оболочка перегревается у поверхности, магнезит выгорает неравномерно, и такой ТЭН сгорает в разы быстрее, чем положенный по паспорту срок. Экономия на длине трубки - не экономия, а причина повторного ремонта через несколько месяцев.

Допуск по ГОСТ 13268-88 для этой мощности

На 560 Вт и 220 В сопротивление нагревателя в холодном состоянии: R = U² / P = 220² / 560 = 48 400 / 560 ≈ 86,4 Ом. ГОСТ 13268-88 нормирует допуск мощности +5/−10 %, то есть реальная мощность может быть от 504 до 588 Вт. Через R = U²/P это даёт коридор сопротивления примерно 82,3-96,0 Ом - несимметричный, потому что допуск мощности тоже несимметричен. Если старый ТЭН прозванивается в этих пределах - он ещё в норме, искать другую причину отказа. Как именно прозванивать - в статье как прозвонить ТЭН мультиметром. Общая методика расчёта мощности для воды разобрана отдельно: расчёт мощности ТЭНа для нагрева воды.

Какой материал оболочки использовать

Для обычной воды - водопроводной, дистиллированной, без агрессивных добавок - стандартный выбор: нержавейка AISI 304 (08Х18Н10). Она не ржавеет в воде и держит нагрев до рабочих 100 °C ванны с большим запасом. Титан-стабилизированную AISI 321 (08Х18Н10Т) ставим, когда в баню заливают растворы с перекисью водорода или другой химией - для простого прогрева проб в воде такой запас не нужен и только увеличит цену без пользы.

Что прислать нам для расчёта

Фото старого ТЭНа целиком - обе прямые части U-образной трубки и зона выводов
Длина каждого плеча трубки и диаметр (штангенциркулем, не рулеткой на глаз)
Расстояние между центрами выводов на крышке или стенке
Напряжение питания с шильдика прибора (обычно 220 В)
Объём ванны и рабочий диапазон температур, если меняете не на идентичный
Способ крепления - резьба с гайками, прижимная планка, наличие прокладки

Нужен ТЭН для водяной бани STEGLER или другого лабораторного прибора?

Сделаем погружной U-образный аналог по вашему фото или замерам. От 1 шт., нержавейка, 7-14 дней.

Оформить заказ

Частые вопросы

Как понять, что в водяной бане STEGLER WB-6 сгорел ТЭН?

Вода не греется или греется заметно дольше обычного, выбивает автомат или УЗО при включении, иногда слышен щелчок и запах гари от разъёма на крышке. Прозвонить элемент мультиметром можно, не снимая крышку целиком, если выводы доступны сверху.

Можно заказать ТЭН для бани без снятия старого, просто по фото?

Да, если на фото видно обе прямые части U-образной трубки целиком, расстояние между выводами и видна линейка или другой предмет для масштаба. Точнее - снять старый ТЭН и замерить штангенциркулем, фото тогда нужно только для формы изгиба.

Какой материал оболочки нужен для лабораторной водяной бани?

Для обычной воды из водопровода или дистиллята хватает нержавейки AISI 304. Титан-стабилизированную AISI 321 (08Х18Н10Т) берём, если в баню заливают растворы с перекисью или другой химией - обычную воду она не требует.

Сколько стоит и сколько делается ТЭН для бани STEGLER WB-6?

Компактный погружной ТЭН водяного типа - от 2200 рублей при заказе от 10 шт., точная цена после фото или чертежа. Срок изготовления 7-14 рабочих дней, минимальная партия - 1 штука.

Чем ТЭН для лабораторной бани отличается от бытового водонагревательного?

Корпус компактнее и обычно изогнут U-образно под низкую и широкую форму ванны, а не прямой или кольцевой как в бойлере. Мощность рассчитывается на поддержание точной температуры в небольшом объёме, а не на быстрый разовый нагрев большого бака.

Как замерить старый ТЭН для заказа аналога?

Длину каждого прямого плеча от места выхода из крышки до вершины изгиба, диаметр трубки штангенциркулем, расстояние между центрами выводов и напряжение с шильдика прибора (обычно 220 В). Этого достаточно для расчёта мощности и изготовления копии.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
