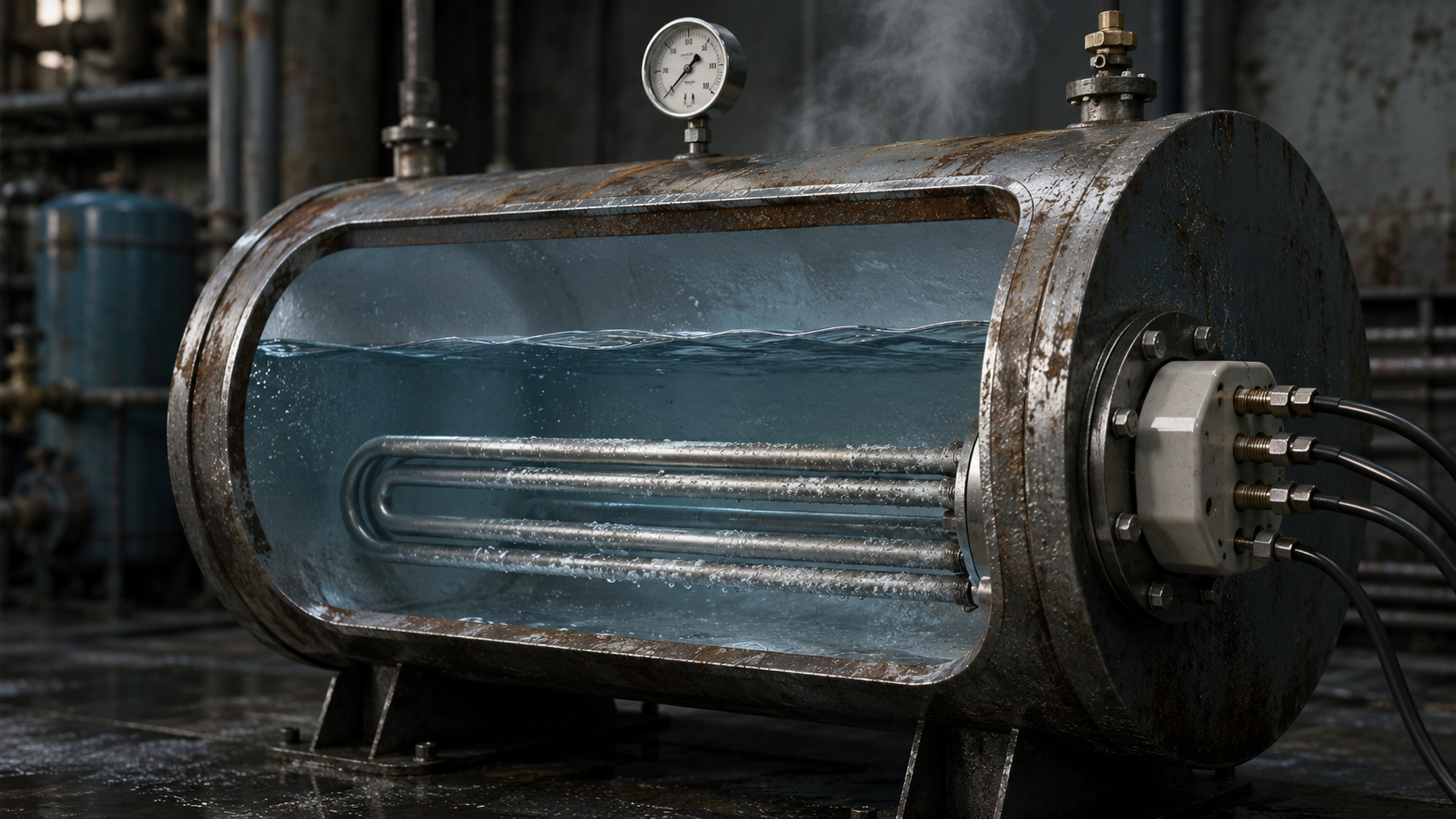

Расчёт мощности ТЭНа для нагрева воды: формула и практические примеры

Для нагрева одного кубометра воды на 30 °C за час требуется привезти почти 35 кВт тепловой мощности. Это расчётная цифра без учёта потерь, и именно её в первую очередь проверяет технолог. Если подбирать ТЭН «по памяти», как в прошлый раз, мощность либо не выйдет на рабочий режим, либо перегреет среду и спровоцирует накипь. Формула теплового баланса закрывает оба вопроса за пять минут.

Базовая формула теплового баланса

Количество теплоты, необходимое для нагрева воды, определяется из классического уравнения:

P = c × m × ΔT / t

• P — мощность нагревателя, Вт;
• c — удельная теплоёмкость воды, 4,18 кДж/(кг·К);
• m — масса воды, кг (для воды 1 л ≈ 1 кг);
• ΔT — разница между начальной и конечной температурой, °C;
• t — время нагрева, секунды.

Переводим в киловатты делением на 1000. Для 3 м³ воды (3000 кг), нагрева с 10 до 60 °C (ΔT = 50 К) за 2 часа (7200 с):

P = 4,18 × 3000 × 50 / 7200 = 87,1 кВт

Это мощность без учёта теплопотерь корпуса и зеркала жидкости. В теплоизолированном баке потери редко превышают 10–15%, поэтому проектная мощность составит 96–100 кВт. Для открытой ванны без теплоизоляции добавляют запас 20–30%.

Расчёт сопротивления и тока для однофазного ТЭНа

После определения мощности переходят к электрическим параметрам. Для одноэлементного нагревателя на однофазном напряжении 220 В сопротивление рассчитывается по закону Ома:

R = U² / P

Ток:

I = P / U

Пример: ТЭН 3 кВт на 220 В → R = 220² / 3000 ≈ 16,1 Ом, I = 3000 / 220 ≈ 13,6 А. Эти цифры нужны для выбора питающего кабеля и автомата.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10%. Это значит, что фактическое сопротивление может отклоняться от номинального в диапазоне −4/+11%. Заводская маркировка всегда указывает расчётное значение, но реальная мощность может отличаться в пределах нормы. Для схемы управления с ШИМ это не критично, а для прямого включения с термостатом нужно закладывать сечение кабеля по максимально возможному току.

Особенности трёхфазных ТЭНов: звезда и треугольник

В цеховых сетях чаще используют трёхфазные блоки. Напряжение на каждом элементе зависит от схемы соединения.

Звезда, 380 В. На элемент приходит фазное напряжение 220 В, так как U_ф = U_л / √3. Сопротивление ветви:

R = Uф² / Pэлемента = Uл² / (3 × Pэлемента)

Для элемента 3 кВт: R ≈ 16,1 Ом. Общая мощность трёх элементов — 9 кВт.

Треугольник, 380 В. На каждом элементе полное линейное напряжение 380 В. Тогда:

R = Uл² / Pэлемента

Для того же элемента 3 кВт на 380 В R ≈ 48,1 Ом, но ток через питающую линию для общей мощности 9 кВт составит I = 9000 / (√3 × 380) ≈ 13,7 А.

Выбор схемы зависит от требуемой мощности и количества нагревательных элементов. Для воды в большинстве промышленных бойлеров применяют звезду с выводом нейтральной точки — это снижает напряжение на трубке и упрощает регулировку мощности ступенями. Треугольник используют для маломощных блоков, когда нужно поднять мощность без изменения количества элементов.

Таблица мощности ТЭНов для нагрева воды в накопительных ёмкостях

Ниже приведены расчётные значения для типовых промышленных объёмов. Исходные данные: нагрев воды с 10 до 60 °C, ΔT = 50 К. Время нагрева указано для полностью холодного бака; коэффициент запаса на потери — 15%.

Если реальный бак больше расчётного, а время фиксировано, мощность пересчитывается прямо пропорционально массе. Например, для 2500 л с нагревом за 2 часа: 58,1 × 2,5 = 145,2 кВт без потерь.

Практический пример: «было/стало» для пастеризатора

Молочная линия использовала блок из четырёх ТЭНов по 9 кВт (суммарно 36 кВт) для нагрева 800 л воды с 20 до 75 °C за 40 минут. Фактический цикл занимал 70 минут, линия простаивала.

Пересчёт по формуле без потерь при t = 2400 с:

P = 4,18 × 800 × 55 / 2400 ≈ 76,6 кВт

С запасом 15% — 88 кВт. То есть вместо четырёх ТЭНов по 9 кВт нужен блок из восьми ТЭНов по 11 кВт в звезде на 380 В. После замены цикл вышел на расчётное время 40 минут, а вода перестала требовать подпитки при недогреве.

Порядок подбора ТЭНа по расчёту

1. Определить массу воды и требуемую ΔT — разницу между начальной температурой в цехе и рабочей температурой процесса.
2. Вычислить мощность по формуле теплового баланса и добавить коэффициент запаса: 10–15% для утеплённых закрытых баков, 20–30% для открытых ванн.
3. Выбрать схему подключения — звезда или треугольник — исходя из доступной сети и количества нагревательных элементов.
4. Продиктовать условия среды: вода питьевая, техническая, растворы щелочей или кислот. Для воды до 200 °C применяется нержавейка AISI 304 (08Х18Н10), для агрессивных сред — цельнотянутая труба 12Х18Н10Т, для хлоридных растворов — чистый титан.
5. Указать монтажные размеры: одиночный ТЭН на резьбе G1/2", G3/4", M14×1.5 или M22×1.5, либо фланец под ключ-шестигранник с резьбой G1.5", G2", M48×2 и выше.
6. Проверить максимальную длину активной части — у нашего производства диапазон от 30 до 6000 мм, при необходимости трубку гнут по чертежу под конкретный бак.

Если на каком-то этапе расчёт упирается в серийный каталог, стоит остановиться и пересобрать параметры под реальный процесс. ТЭН из розницы 2,5 кВт закрывает бытовую задачу, но не цеховую: для пастеризатора или блока подготовки воды на 5 м³ серийный элемент чаще всего не подходит ни по длине, ни по резьбе.

Напишите технологу вашей задачи — объём бака, среду, температуру и напряжение, и мы вернём расчёт мощности с допусками по ГОСТ 13268-88 в течение рабочего дня.
