ТЭНБ 4,0-Р-380 с резьбой G2: как подобрать и заказать

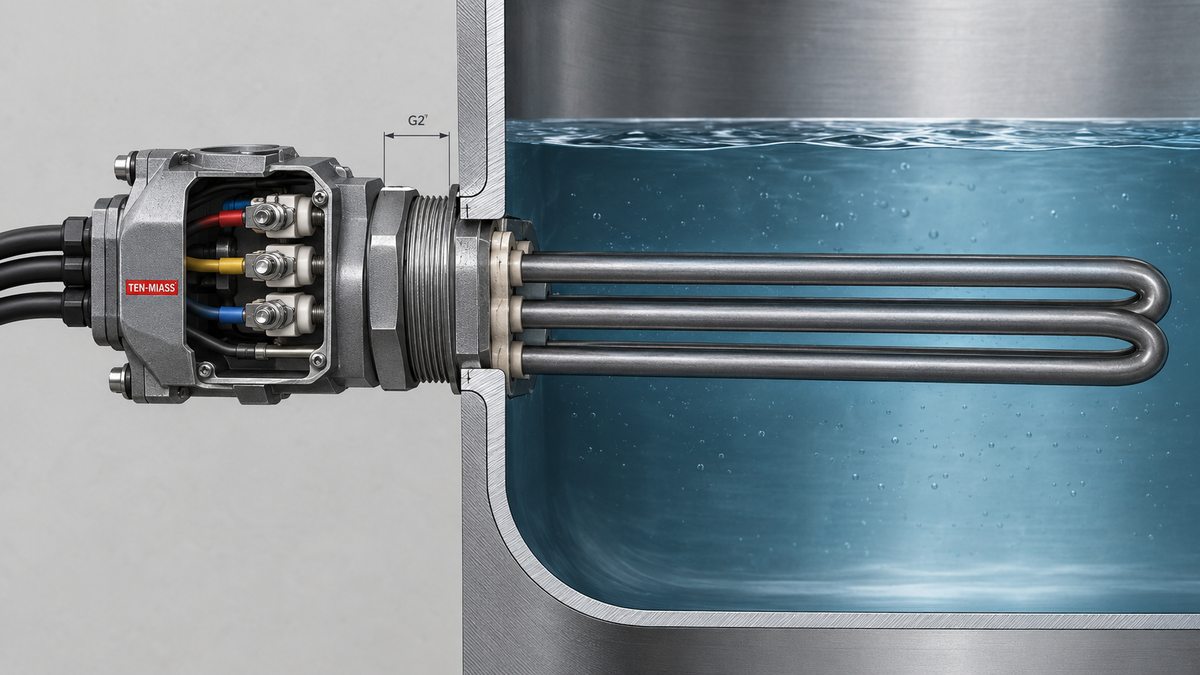

ТЭНБ 4,0-Р-380 — блочный резьбовой нагреватель суммарной мощностью 4 кВт на трёхфазную сеть 380 В, крепление — трубная резьба G2 (2 дюйма), вкручивается прямо в бобышку бака без фланца. Сопротивление одной фазы при схеме «звезда» — около 36,1 Ом (R = U²/P = 380²/4000), по ГОСТ 13268-88 коридор допуска 34,4–40,1 Ом. Для заказа нужны длина погружной части, материал оболочки и схема подключения.
Что означает маркировка ТЭНБ 4,0-Р-380
Это не номер по ГОСТ 13268-88, а внутреннее обозначение, которым мы подписываем заказы в прайсе и КП — его удобно диктовать по телефону.
- ТЭНБ — блочное исполнение: несколько трубчатых нагревателей закреплены на одной общей головке, а не вставлены в бак по отдельности.
- 4,0 — суммарная мощность блока в кВт, то есть мощность всех секций вместе, не одной трубки.
- Р — резьбовое крепление: головка блока сама является резьбовой пробкой и вкручивается в бобышку бака. У фланцевого исполнения вместо «Р» стоит «Ф», и крепится оно болтами через прокладку.
- 380 — напряжение питания, трёхфазное линейное.
Резьба G2 указывается отдельно, потому что один и тот же типоразмер блока делают под разные резьбы — G1 1/4, G1 1/2, G2 — под то, что нарезано в баке заказчика.
Резьба G2 — что это и куда она вкручивается
G2 — трубная цилиндрическая резьба с условным проходом 2 дюйма, наружный диаметр по вершинам резьбы около 59 мм. Это не метрическая резьба и не NPT: шаг и профиль у G свой, подробная таблица соответствия дюймовых резьб и диаметров — на странице про резьбы ТЭН G и М.
G2 — это уже не бытовой типоразмер. Такую резьбу нарезают в бобышках промышленных баков, маслонагревательных емкостей, крупных бойлеров косвенного нагрева и технологических ванн, где нужно пропустить блок из нескольких трубок через одно отверстие. Для бытовых водонагревателей чаще стоит G1 1/4 или G1 1/2 — спутать их с G2 легко на глаз, но на ощупь разница в 10-15 мм по диаметру чувствуется сразу, и в чужую бобышку блок просто не войдёт.
Таблица подбора ТЭНБ 4,0-Р-380
| Параметр | Значение | Комментарий |
|---|---|---|
| Суммарная мощность | 4,0 кВт | делится на 2-3 секции по заказу |
| Напряжение | 380 В | трёхфазное, схема звезда или треугольник |
| Резьба крепления | G2 (2″) | наружный диаметр ≈59 мм |
| Материал оболочки | сталь / AISI 304 | сталь — воздух, масло; нержавейка — вода, пар |
| Длина погружной части | 300–900 мм | по глубине бака, уточняется чертежом |
| Рабочее давление | до 6 бар | для стандартного исполнения |
| Температура среды | до 95 °C вода / до 150 °C масло | выше — только под отдельное согласование |
Пример расчёта: сопротивление и ток секции
Блок на 380 В обычно собирают из трёх секций по схеме «звезда» — так на каждую секцию приходится фазное напряжение 220 В, а не полное линейное 380 В, что мягче для изоляции.
U_фазное = 380 / √3 ≈ 219,4 В. Мощность секции = 4000 / 3 ≈ 1333 Вт.
R_секции = U_фазное² / P_секции = 219,4² / 1333 ≈ 36,1 Ом
Любопытный момент: эта же цифра получается и коротким путём — через полное линейное напряжение и полную мощность блока, R = U_лин² / P_общ = 380² / 4000 = 36,1 Ом. Совпадение не случайное: алгебраически (U/√3)² / (P/3) = U² / P, поэтому сопротивление фазы в блоке «звезда» всегда можно считать через суммарную мощность и линейное напряжение, не раскладывая на секции.
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для блока 4,0 кВт это 3600–4200 Вт, а коридор сопротивления получается несимметричным:
| Мощность | Расчёт R | Сопротивление фазы, Ом |
|---|---|---|
| 4200 Вт (верхняя граница) | 380² ÷ 4200 | 34,4 |
| 4000 Вт (номинал) | 380² ÷ 4000 | 36,1 |
| 3600 Вт (нижняя граница) | 380² ÷ 3600 | 40,1 |
Если при замере мультиметром секция показывает меньше 34 или больше 41 Ом — блок вышел за заводской допуск, повод разбираться с конкретной секцией, а не со всем блоком сразу.
Ток фазы при схеме «звезда»: I = U_фазное / R = 219,4 / 36,1 ≈ 6,1 А. При схеме «треугольник» (если в щите нет нейтрали) каждая секция сидит на полном линейном напряжении: R_секции = 380² / 1333 ≈ 108,3 Ом, фазный ток I = 380 / 108,3 ≈ 3,5 А, а линейный ток — те же 6,1 А за счёт коэффициента √3. Поэтому автомат на линии выбирается по мощности блока, а не по схеме соединения секций — подробнее на странице про подключение ТЭНов звездой и треугольником.
Что прислать для расчёта
- Фото или чертёж резьбового узла бака — где и какая нарезана резьба
- Длину погружной части (глубину бака в месте установки)
- Рабочую среду и максимальную температуру — вода, масло, другая жидкость
- Материал бака, чтобы подобрать материал оболочки и гайки (латунь или нержавейка)
- Напряжение сети и наличие нейтрали в щите — от этого схема подключения
- Нужен ли встроенный термодатчик, термостат, степень защиты IP
Частые ошибки при заказе блок-ТЭН с резьбой G2
Спутать резьбу — самая частая. G2 и G1 1/2 отличаются по наружному диаметру на 10-15 мм, но на складе рядом лежат похожие заглушки, и при монтаже блок просто не идёт в бобышку или проскакивает насквозь. Проверять резьбу надо до заказа, а не на месте установки.
Вторая ошибка — не учитывают длину погружной части. Если секции длиннее глубины бака в месте установки, они упираются в дно или в стенку противоположного борта, и крепление держит перекос, а не осевую нагрузку.
Третья — берут стальную оболочку для воды с хлоридами или кислотной средой. Для чистой воды и пара хватает AISI 304, для агрессивной химии и пищевых сред — титан-стабилизированная 08Х18Н10Т (AISI 321), а не голая углеродистая сталь.
Четвёртая — забывают, что без нейтрали в щите работает только схема «треугольник», и заказывают блок, рассчитанный на фазное напряжение секций — он либо сгорит в первый час, либо вообще не наберёт мощность.
Цена ТЭНБ 4,0-Р-380 с резьбой G2
| Исполнение | Среда | Цена, норма |
|---|---|---|
| Сталь | воздух, масло, нейтральные среды | от 4680 ₽ |
| Нержавейка AISI 304 | вода, пар | от 9360 ₽ |
Цены — уровень «норма» из калькулятора ten-miass при закупке от 10 шт. Точный расчёт — по фото или чертежу посадочного узла, в день обращения.
Нужен ТЭНБ 4,0-Р-380 под конкретную резьбу и бак?
Пришлите фото резьбового узла и глубину бака — посчитаем длину секций, материал и цену в день обращения.
