ТЭН для фасовочного автомата Богатырь: нагреватель ножа обрезки мешка
Нож обрезки мешка на фасовочном автомате Богатырь не греется сам по себе. Внутри узкой металлической планки запрессован патронный ТЭН диаметром 6-8 мм и мощностью 150-400 Вт на 220 В. Когда он перегорает, шов не заваривается, мешок обрывается без кромки. Замену делаем по фото сгоревшего нагревателя или по чертежу, от 1 шт., 7-14 рабочих дней.
Как устроен нагрев ножа в автомате Богатырь
Фасовочно-упаковочные автоматы серии Богатырь весовым способом дозируют сыпучие продукты: сахар, крупы, комбикорма, удобрения, сухие строительные смеси, и упаковывают их в полиэтиленовые или полипропиленовые мешки. После того как мешок заполнен, рукав плёнки нужно одновременно заварить швом и отрезать от следующей порции. За это отвечает один узел - нож обрезки.

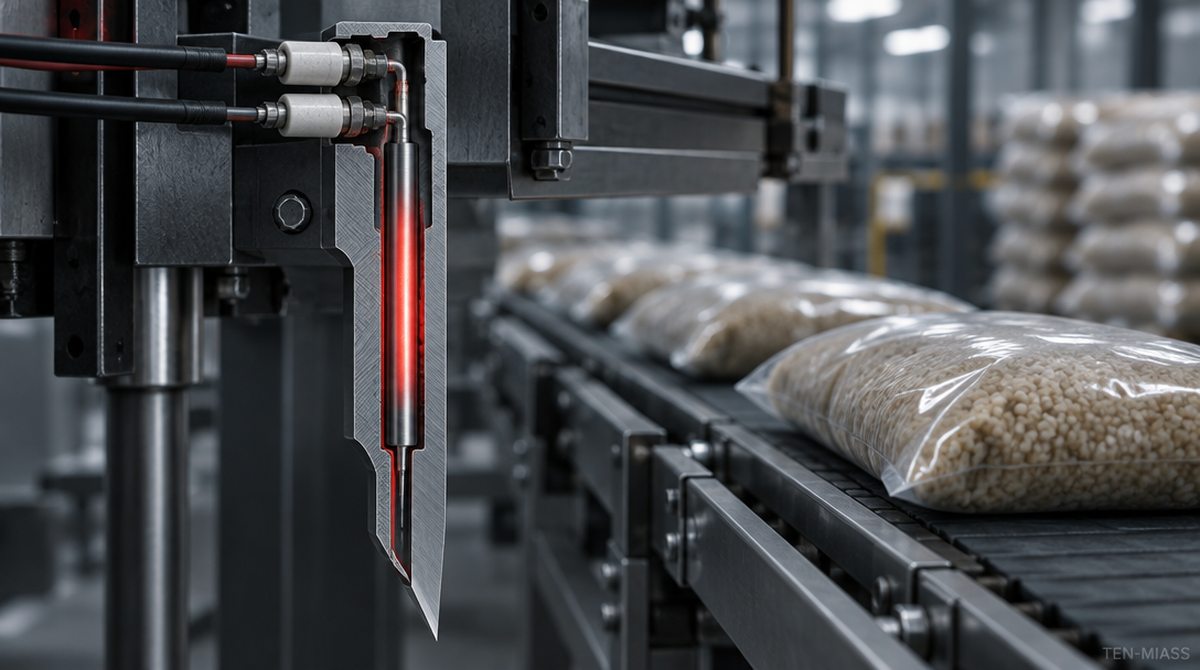

Конструктивно это не отдельная спираль на воздухе, а металлическая планка с просверленным каналом вдоль всей рабочей длины. В канал запрессован патронный ТЭН: цилиндрический нагреватель с нихромовой спиралью в магнезитовой засыпке и стальной или нержавеющей оболочкой. ТЭН разогревает металл планки, планка плавит и одновременно разрезает плёнку. Контактные выводы патрона всегда выходят на холодный конец ножа, подальше от режущей кромки.
Почему нагреватель ножа выходит из строя
Три причины встречаются чаще остальных.
- Вибрация цикличного узла. Нож совершает возвратно-поступательное движение сотни раз в смену, и место выхода выводов из патрона работает на излом. Со временем нихромовая нить у вывода перетирается.
- Налипание расплавленной плёнки. Остатки плёнки на режущей кромке ухудшают теплопередачу от ножа к мешку. Терморегулятор держит нагрев дольше обычного, ресурс спирали расходуется быстрее.
- Пыль от сыпучего продукта. Мучная, сахарная или минеральная пыль оседает на контактах и постепенно снижает сопротивление изоляции между выводом и корпусом ножа.
Признаки и что делать
| Признак | Причина | Что делать |
|---|---|---|
| Нож совсем не греется, на ТЭНе бесконечность | Обрыв нихромовой спирали в патроне | Замена по тем же диаметру, длине и мощности |
| Шов рвётся, дозировка в норме | Частичное выгорание спирали, сопротивление вышло за коридор ГОСТ | Замер мультиметром, при выходе за допуск - замена |
| Автомат выбивает УЗО при нагреве ножа | Пробой изоляции патрона, утечка на корпус ножа | Замена нагревателя, проверка изоляции нового ТЭНа мегаомметром перед установкой |
| ТЭН новый, но нож не выходит на температуру | Занижена мощность относительно штатной или нагреватель болтается в канале | Проверить плотность посадки, при повторных случаях заказать на 15-20% мощнее |
Расчёт по заявке: мощность без маркировки
Частый случай: клиент присылает фото сгоревшего ТЭНа ножа автомата Богатырь, маркировка стёрта, цифр нет. Диаметр патрона 8 мм, длина 180 мм. На старом нагревателе мультиметр показал 161 Ом. Считаем мощность через закон Ома:
Берём ближайший стандартный номинал - 300 Вт. Дальше проверяем через ГОСТ 13268-88: допуск по мощности +5/-10%, значит для 300 Вт реальная мощность должна укладываться в 270-315 Вт. Пересчитываем обратно в сопротивление:
- При 315 Вт: R = 48 400 / 315 ≈ 153,7 Ом
- При 270 Вт: R = 48 400 / 270 ≈ 179,3 Ом
Коридор сопротивления для исправного ТЭНа 300 Вт на 220 В - 154-179 Ом. Замер 161 Ом укладывается в середину диапазона: нагреватель был в норме до самого обрыва.
Диаметр и материал оболочки
В ножах фасовочных автоматов чаще всего стоит патрон 6 или 8 мм, реже 10 мм - зависит от ширины канала в планке. Диаметр измеряется штангенциркулем по телу снятого ТЭНа: разница даже в 1-2 мм не даст новому нагревателю войти в посадочное место или, наоборот, оставит зазор и ухудшит теплопередачу.
Материал оболочки выбирают по контакту с продуктом. Если нож только плавит и режет плёнку, а сам продукт (сахар, щебень, удобрения) ножа не касается, достаточно нержавейки AISI 304. Для фасовки пищевых сыпучих продуктов, где мешок потом идёт в розницу, предпочтительнее сталь 08Х18Н10Т: она сертифицирована для контакта с пищевыми средами. Углеродистую сталь 10 в ноже не ставят: при рабочей температуре плавления плёнки 150-250°C она окисляется за несколько недель.
Что прислать для расчёта
- Фото сгоревшего ТЭНа с линейкой или штангенциркулем рядом
- Диаметр патрона и длину от торца до торца, отдельно активную часть и холодный хвост
- Мощность и напряжение с маркировки, либо сопротивление исправного аналога для расчёта по формуле выше
- Тип и длину выводов: два провода, клеммы или разъём
- Какой продукт фасует автомат - для подбора материала оболочки
- Модель автомата Богатырь, если она указана в паспорте
Сроки и цена
Патронные ТЭН для ножей упаковочных автоматов делаем от 1 штуки, срок 7-14 рабочих дней с момента подтверждения параметров. По калькулятору цен ten-miass.ru патронные ТЭН уровня «норма» стоят от 2270 до 8600 рублей в зависимости от диаметра, длины и мощности, при закупке от 10 шт. Для разовой замены одного ножа точная цена считается по присланным фото или чертежу в день обращения.
Нужен патронный ТЭН для ножа фасовочного автомата Богатырь?
Пришлите фото сгоревшего нагревателя с линейкой - сделаем точную замену по диаметру, длине и мощности. От 1 шт., 7-14 дней.
