ТЭН для термоножа — китайское упаковочное оборудование
Китайский термосварщик встал. Нож не греется, упаковочная линия простаивает. Звонить поставщику оборудования бесполезно: оригинальных запчастей в России нет, ждать из Китая 30-60 дней. При этом сгоревший нагреватель стоит перед вами, и в нём нет ничего сложного, кроме одного момента, который нужно правильно замерить перед заказом.
Как устроен нагрев термоножа

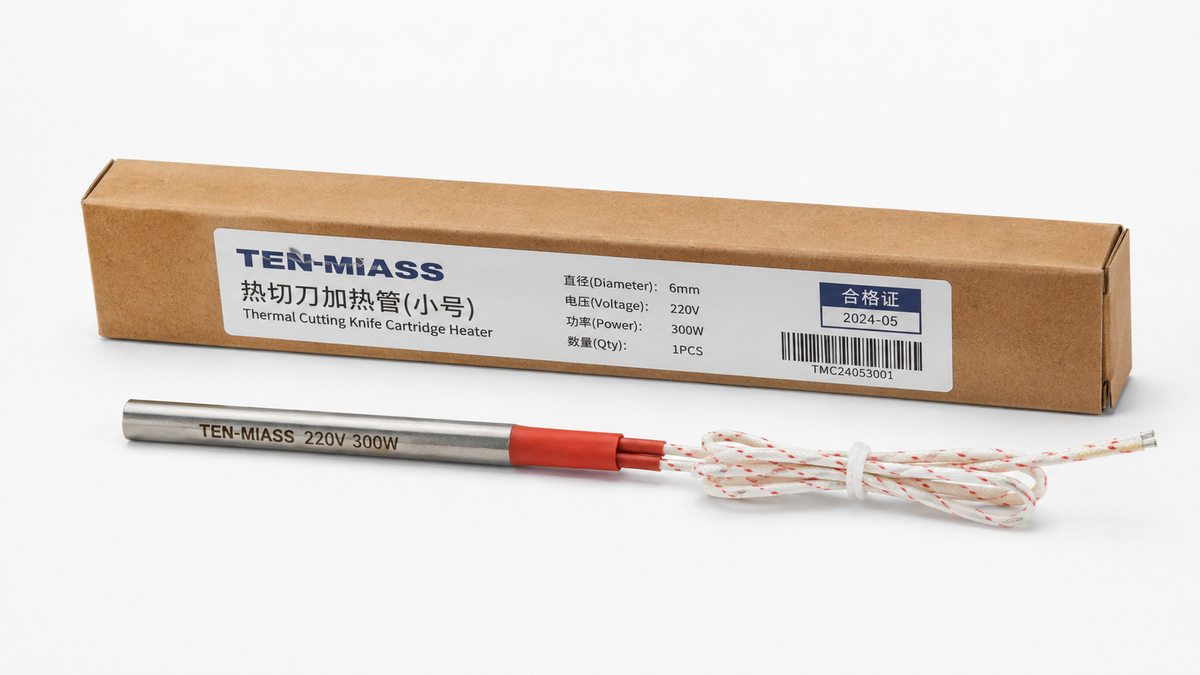

В основе любого термоножа, будь то прямой запайщик, L-образная рамка или машина нарезки стрейч-плёнки, стоит патронный ТЭН. Это цилиндрический нагревательный элемент, который вставляется в отверстие в теле ножа или нагревательной пластины. ТЭН передаёт тепло через контакт с металлом: нож разогревается до рабочей температуры 150-250°C за 15-30 секунд.
Когда ТЭН перегорает, нож не греется вовсе, либо не выходит на нужную температуру. Визуально это никак не определить, пока не замерить сопротивление мультиметром: исправный нагреватель на 300 Вт / 220 В должен показывать около 161 Ом.
Патронный ТЭН в термоноже не является специализированной деталью. Это стандартный нагреватель с конкретными габаритами. Его можно изготовить по образцу без чертежа, если знать три параметра: диаметр, длину и мощность.
Типовые конструкции китайских термоножей
В зависимости от типа машины конструкция различается, но принцип нагрева одинаковый.

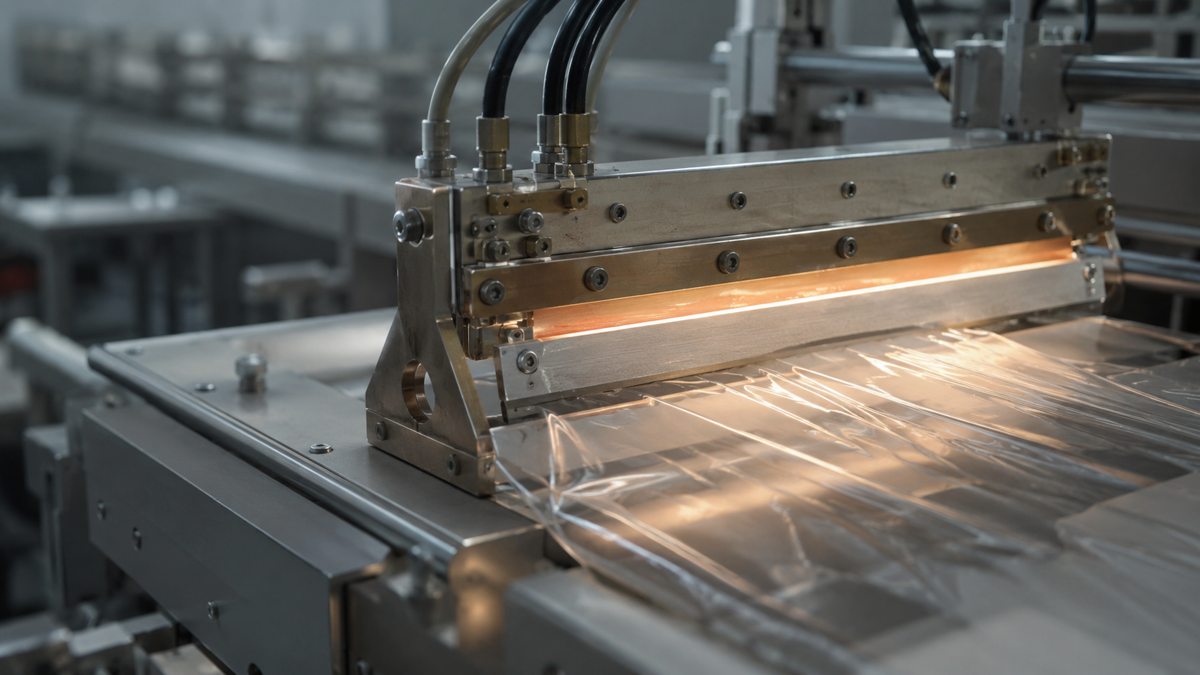

Прямой термонож (в ленточных запайщиках, импульсных машинах). Один или два патронных ТЭН вдоль тела ножа. Длина нагревателя 100-300 мм, диаметр чаще 6 мм. Мощность 150-400 Вт.
L-образный запайщик (для пакетов с трёх сторон). Нагревательная рамка из двух ножей под прямым углом. Каждый нож имеет свой ТЭН. Длины разные: горизонтальная часть 150-350 мм, вертикальная 80-200 мм. При заказе нужно измерять оба.
Машина нарезки стрейч-плёнки. Нагревательная проволока или тонкая пластина с патронным ТЭН диаметром 6-8 мм, длиной 50-150 мм. Мощность 100-200 Вт.
Что замерить перед заказом
| Параметр | Где смотреть | Типовые значения |
|---|---|---|
| Диаметр патрона | Штангенциркуль по телу ТЭН | 6 мм, 8 мм, реже 10-16 мм |
| Длина (активная + хвост) | Линейка по всему стержню | 50-400 мм |
| Мощность | Маркировка на корпусе ТЭН или паспорт машины | 100-500 Вт |
| Напряжение | Маркировка или электросхема | 220 В (однофазный) |
| Тип выводов | Фото выводного конца | Два проводника или клеммы |
| Материал оболочки | По применению (пищевая / не пищевая) | Нержавейка 12Х18Н10Т или AISI 304 |
Диаметр критичен: ТЭН 8 мм не войдёт в гнездо под 6 мм, а 6 мм в гнезде под 8 мм будет болтаться с зазором воздуха. В первом случае машина не соберётся, во втором нагрев ухудшится в разы.
Материал оболочки: сталь или нержавейка
Для большинства упаковочных машин, где нож не соприкасается с продуктом напрямую, подходит нержавеющая сталь AISI 304 (08Х18Н10). Она хорошо переносит циклы нагрев-остывание до 250°C, не ржавеет от конденсата.
Если машина упаковывает пищевые продукты и нож периодически контактирует с упаковочным материалом, который потом касается еды, выбирайте 12Х18Н10Т. Этот сплав сертифицирован для пищевых сред и не выделяет вредных соединений при нагреве.
Сталь 10 (углеродистая) в термоножах не применяется: при рабочих температурах 200°C и выше она окисляется за несколько недель работы.
Почему ТЭН в китайском термоноже часто перегорает
Китайские производители нередко ставят нагреватели с минимальным запасом мощности. Терморегулятор настроен жёстко, и ТЭН работает почти без паузы. При износе тефлонового покрытия ленты или загрязнении поверхности ножа температура начинает гулять, регулятор включает нагрев чаще, ресурс ТЭН сокращается.
При замене имеет смысл проверить настройки терморегулятора и убедиться, что фактическая температура ножа соответствует заданной. Иногда достаточно откалибровать регулятор, чтобы следующий ТЭН проработал вдвое дольше.
Если оригинальный ТЭН был на 300 Вт и перегорал раз в 2-3 месяца, попробуйте заказать на 350 Вт при том же диаметре и длине. Запас мощности снижает тепловую нагрузку на нагревательную спираль.
Производство по образцу от 1 штуки
Мы изготавливаем патронные ТЭН по образцу или параметрам. Минимальный заказ 1 штука, срок 7-14 рабочих дней. Диаметр патрона от 4 до 32 мм, длина от 30 до 6000 мм.
Что нужно прислать для заказа:
- Фото сгоревшего нагревателя с линейкой или штангенциркулем
- Диаметр, длина, мощность, напряжение
- Тип оборудования (если известен)
- Нужный материал оболочки или описание применения
Если маркировка на старом ТЭН стёрта, посчитайте мощность самостоятельно: измерьте сопротивление исправного ТЭН (если есть второй) в Омах, подставьте в формулу P = U² / R, где U = 220 В.
Заказать ТЭН для термоножа
Производим патронные нагреватели по образцу. Диаметр 6-16 мм, мощность 100-500 Вт, материал под ваше применение. Отгрузка СДЭК / ПЭК.
Оставить заявкуЧастые вопросы
Какой диаметр патронного ТЭН чаще всего стоит в термоноже китайской упаковочной машины?
В большинстве китайских термоножей стоят патронные ТЭН диаметром 6 мм или 8 мм. Реже встречается 10-16 мм. Перед заказом снимите старый нагреватель и замерьте диаметр штангенциркулем: именно от этого зависит посадка в гнездо ножа.
Можно ли заказать ТЭН по образцу, если нет чертежа?
Да. Достаточно прислать фото сгоревшего нагревателя с линейкой и основные параметры: диаметр, длину, мощность, напряжение 220 В. По этим данным изготовим точную замену.
Из какого материала делать ТЭН для термоножа, если машина работает с пищевой упаковкой?
Для пищевой упаковки оболочку делают из нержавейки 12Х18Н10Т. Если контакт с продуктом исключён и нож только запаивает плёнку, подойдёт AISI 304. Сталь 10 (углеродистая) при нагреве до 200°C быстро окисляется.
Сколько ждать изготовления?
7-14 рабочих дней с момента подтверждения заказа. Отправляем СДЭК или ПЭК. Минимальный заказ 1 штука.
Почему ТЭН в китайском термоноже перегорает быстро?
Обычно из-за работы на максимуме без запаса мощности. При замене стоит проверить настройки терморегулятора и при необходимости заказать ТЭН на 15-20% мощнее оригинала.
Чем отличается ТЭН для прямого ножа и L-образного запайщика?
Геометрически одинаковые. Разница в длине: для прямого ножа 100-250 мм, для L-образного нагревателей два, по одному на каждую часть рамки. При заказе указывайте длину каждого отдельно.
