ТЭН для TBS 4000: как выбрать и заменить

TBS 4000: маркировка фланцевого нагревателя мощностью 4000 Вт, которую ставят на импортные накопительные бойлеры и баки. Готового складского аналога под эту маркировку нет, TBS это внутреннее обозначение конкретного завода, не ГОСТ-типоразмер. Чтобы подобрать замену, нужны четыре размера с фланца, а не марка на шильдике. Делаем такой нагреватель под чертёж от 1 штуки, срок 7–14 рабочих дней.

Опубликовано 18 октября 2026 · ТЭН-Миасс

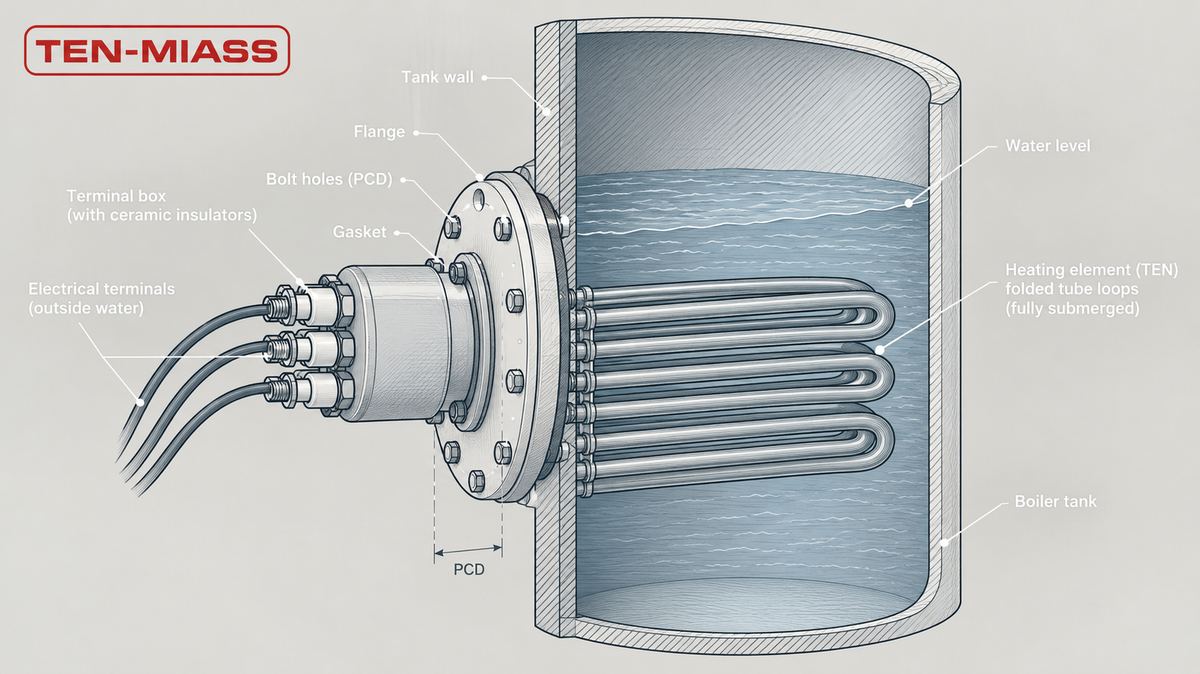

Фланцевый ТЭН в разрезе бойлера: трубки нагревателя погружены в воду, фланец закреплён в стенке бака, клеммы и провода снаружи на сухой стороне

Фланцевый нагреватель мощностью 4 кВт в разрезе накопительного бойлера.

Что скрывается за буквами TBS

Клиент приносит сгоревший нагреватель или просто фотографию шильдика, на котором написано TBS 4000, и спрашивает: «есть такой на складе?». Нет, и не может быть. По ГОСТ 13268-88 серийных типоразмеров под буквами TBS не существует: это буквенный код, который конкретный производитель бойлера присваивает своей линейке фланцевых ТЭНов. 4000 в этом коде это номинальная мощность в ваттах, и это всё, что гарантирует маркировка.

Два бойлера разных заводов с одинаковой надписью TBS 4000 на шильдике могут иметь разный диаметр фланца, разное число отверстий под шпильки и разный шаг между ними. Задача не в том, чтобы найти именно TBS 4000, а в том, чтобы снять четыре размера с конкретного фланца и сделать нагреватель под них.

Какие размеры решают, подойдёт замена или нет

Признак	Почему важен	Что делаем
Диаметр фланца	Новый фланец должен войти в то же посадочное место на баке	Делаем фланец по замеренному диаметру
Число отверстий и PCD (шаг между центрами)	Шпильки бака не совпадут с отверстиями, если шаг хоть на пару мм другой	Сверлим по шаблону или эскизу с фланца
Форма фланца	У части TBS-бойлеров фланец овальный, а не круглый	Снимаем контур, а не только диаметр
Длина трубки (вылет внутрь бака)	Короче: не дотянется до рабочей зоны, длиннее: упрётся в стенку	Делаем точно под замеренную глубину минус зазор
Напряжение питания бойлера	Мощность одна, а ток и сечение проводки разные на 220 и 380 В	Уточняем по щитку или паспорту бойлера
Материал оболочки	Жёсткая вода и хлориды быстрее разрушают углеродистую сталь	По умолчанию предлагаем AISI 304, для жёсткой воды AISI 321

Хватит ли 4 кВт на конкретный бойлер

Мощность в маркировке не абстрактная цифра, она должна греть ваш бак за приемлемое время. Считается по формуле:

P = 0,00116 × V × ΔT / t

Пример из заявки: бак на 180 литров, нужно поднять температуру с 15 до 60 °C (ΔT = 45 °C) за 2,5 часа:

P = 0,00116 × 180 × 45 / 2,5 = 3,76 кВт

ТЭН на 4 кВт закрывает эту задачу с запасом. Даже если взять нижнюю границу допуска ГОСТ 13268-88 (−10 % от номинала, то есть реальные 3,6 кВт у нового нагревателя), время нагрева вырастет минут на 10-15, не критично.

Если же бак больше 250 литров или вода холоднее городской (скважина, зима без отопления в доме), 3,76 кВт из примера превращаются в 5+ кВт. Тогда одного фланцевого ТЭНа на 4 кВт уже мало, и либо берут бойлер с двумя нагревателями, либо считают отдельно под объём.

Одна ошибка, которая портит замену

Распространённое решение: поставить на тот же фланец ТЭН большей мощности, «чтобы грело быстрее». Для фланцевого нагревателя так не выходит бесплатно. Трубка внутри фланца остаётся той же длины, а ватты на каждый сантиметр её поверхности растут. Эта величина называется ваттной нагрузкой, q = P / (π·d·L), и для стоячей воды в баке норма 3-5 Вт/см². ТЭН на 4 кВт при активной длине трубки около 3,6 м и диаметре 8,5 мм даёт q ≈ 4,16 Вт/см², это в норме. Поставить вместо него 6 кВт на тот же фланец без удлинения трубки: q уйдёт за 6 Вт/см², оболочка перегреется в местах контакта с накипью, и новый нагреватель сгорит быстрее старого. Если нужна бóльшая мощность, трубку делаем длиннее или ставим второй ТЭН вместо того, чтобы разгонять ватты на той же площади.

Что прислать для расчёта

Фото шильдика целиком: маркировка, мощность, напряжение, если видно
Диаметр фланца и расстояние между центрами отверстий под шпильки (PCD), число отверстий
Форма фланца, круглая или овальная, с фото или эскизом
Длина трубки от фланца до конца, если старый ТЭН под рукой
Напряжение бойлера, 220/230 или 380 В
Объём бака и желаемое время нагрева, если считаем мощность с нуля

Нужен аналог фланцевого ТЭНа TBS 4000?

Сделаем по размерам вашего фланца, от 1 шт., доставка 7–14 дней.

Оформить заказ

Частые вопросы

Что означает маркировка TBS 4000 на ТЭНе?

TBS: буквенное обозначение фланцевого нагревателя у конкретного производителя бойлера, 4000: мощность в ваттах. Единого стандарта на размеры фланца под этой маркировкой нет, у разных заводов фланец под 4000 Вт может отличаться по диаметру и числу отверстий.

Можно ли купить готовый аналог TBS 4000 со склада?

Серийного складского аналога нет. TBS это внутренняя маркировка производителя бойлера, не ГОСТ-типоразмер. Делаем аналог под чертёж по снятым размерам фланца, от 1 штуки, срок 7-14 дней.

Какие размеры фланца нужны для замены ТЭНа TBS 4000?

Диаметр фланца, количество отверстий под шпильки и расстояние между их центрами (PCD), форма фланца (круглая или овальная), длина трубки от фланца до конца и напряжение питания бойлера.

Хватит ли 4 кВт для бойлера на 180 литров?

Для нагрева 180 л с 15 до 60 °C за 2,5 часа нужно 3,76 кВт по формуле P = 0,00116 × V × ΔT / t. ТЭН 4 кВт справится с запасом, даже с учётом нижнего допуска ГОСТ, минус 10 % по мощности.

Какое напряжение у ТЭНов TBS: 220 или 380 В?

По одной маркировке напряжение не определить. На шильдике TBS указывают мощность, а напряжение бойлера нужно смотреть отдельно, обычно 220/230 В для бытовых баков и 380 В для промышленных.

Сколько стоит и сколько ждать замену ТЭНа для TBS 4000?

Блок-ТЭН на 4 кВт при стальном фланце: от 3510 ₽ по калькулятору, точная цена зависит от материала и размеров PCD. Срок изготовления под чертёж, 7-14 рабочих дней.

Похожие разборы по фланцевым нагревателям: как подобрать аналог ТЭНа по шильдику и аналог фланцевого ТЭНа RICA 7212303 на 30 кВт.
