ТЭН для самовара 3 кВт: как подобрать штуцер и резьбу, не ошибиться с диаметром

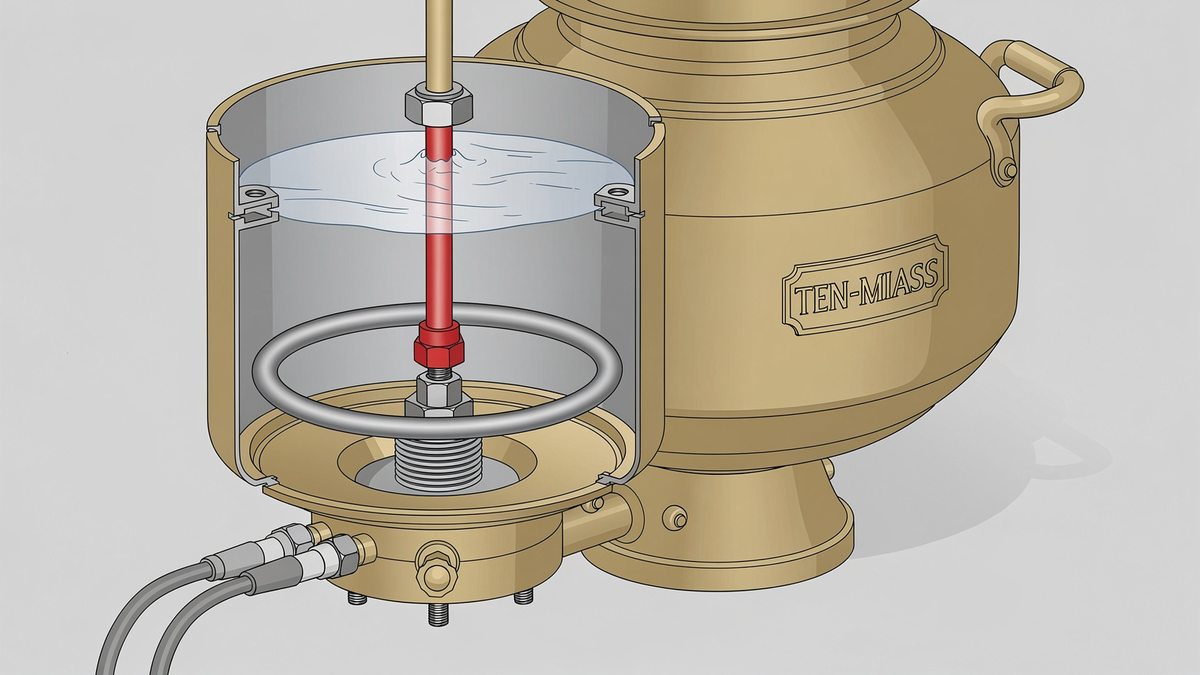

Короткий ответ. Для нагрева самовара нужен ТЭН мощностью 3 кВт с трубкой диаметром 6-10 мм, согнутой в кольцо, и креплением через резьбовой штуцер с гайкой на дне бака. Цифра «диаметр 35-37 см» из заявки к самой трубке отношения не имеет — это либо посадочный диаметр в неверных единицах, либо диаметр корпуса самовара. Сопротивление исправного ТЭНа на 3 кВт при 220 В — около 16,1 Ом, коридор по ГОСТ 13268-88 — 15,4-17,9 Ом.
Откуда в заявке взялся диаметр 35-37 см
Такая цифра физически не может быть диаметром трубки нагревателя — это в 40-50 раз больше реального размера. Трубчатые ТЭНы делают диаметром 6-10 мм для компактных бытовых приборов, поэтому 35-37 см — почти наверняка описка на стыке единиц измерения или пересказ «на глаз».
Обычно за этой цифрой скрывается одно из трёх:
- Посадочный диаметр резьбы штуцера — но тогда единица измерения мм, а не см: не 35-37 см, а, возможно, 3,5-3,7 см резьбы или её часть в мм.
- Диаметр корпуса самого самовара (бака) в см — тогда цифра ближе к реальности, но к диаметру ТЭНа отношения не имеет.
- Диаметр кольца, в которое согнута трубка ТЭНа внутри бака, — тоже измеряется, но отдельно от диаметра самой трубки и от резьбы штуцера.
Не переносим нелепую цифру в чертёж молча. Вместо этого — прямое измерение по пунктам ниже, тогда штуцер точно закрутится и не потечёт.
Что мерить на самоваре перед заказом
Каждый параметр в таблице влияет либо на посадку, либо на нагрев. Пропущенный пункт — повод для повторной заявки после того, как ТЭН уже изготовлен под неполные данные.
| Параметр самовара | Что измерить | Почему важно |
|---|---|---|
| Посадочный диаметр штуцера | Наружный диаметр резьбы в мм — штангенциркулем по вершинам витков, не на глаз | Гайка должна закрутиться без люфта и без силового докручивания, иначе потечёт вода |
| Резьба гайки крепления | Шаг резьбы и тип: метрическая (М18×1,5, М22×1,5) или трубная (G1/2, G3/4) | Одинаковый наружный диаметр при разном шаге не закрутится, хотя выглядит одинаково |
| Длина погружной части | Расстояние от посадочного места до дна бака изнутри, в мм | Короткий ТЭН не закроется водой сверху и сгорит на воздухе, длинный упрётся в стенку |
| Диаметр трубки ТЭНа | Диаметр нагревательной трубки старого элемента, обычно 6-10 мм | Определяет, во сколько витков согнуть трубку под нужную мощность в тесном баке |
| Мощность | По шильдику самовара или маркировке старого ТЭНа | Завышенная мощность на тонкостенном баке даёт локальный перегрев и обрыв нихрома |
Как считается сопротивление ТЭНа на 3 кВт
Формула для проверки на приёмке или для диагностики старого ТЭНа перед заменой: R = U² / P. Для самовара на 220 В и 3 кВт:
R = 220² / 3000 = 48 400 / 3000 ≈ 16,1 Ом
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 3 кВт это 2700-3150 Вт, а через ту же формулу — коридор сопротивления 15,4-17,9 Ом. Значение вне этого коридора — повод разбираться, а не сразу менять ТЭН: сначала проверить контакты и щупы мультиметра на замыкание накоротко.
Ошибки при заказе ТЭНа для самовара
Самая частая — заказ «точной копии» сгоревшего ТЭНа без проверки, почему он вообще сгорел. Если причина в завышенной мощности для конкретного объёма бака или в накипи, из-за которой трубка перегревалась выше нормы, копия повторит тот же сценарий через тот же срок. Перед повторным заказом стоит указать, сколько прослужил предыдущий ТЭН и накапливалась ли накипь — это меняет рекомендацию по материалу оболочки.
Что прислать для расчёта
- Фото старого ТЭНа (если есть) с линейкой рядом — видно диаметр трубки и длину
- Фото штуцера крупным планом, резьба и гайка отдельно
- Глубина бака самовара от дна до горловины, в мм
- Мощность и напряжение — с шильдика самовара или маркировки старого ТЭНа
Без этих четырёх пунктов расчёт превращается в гадание, а штуцер после изготовления может просто не встать на место.
