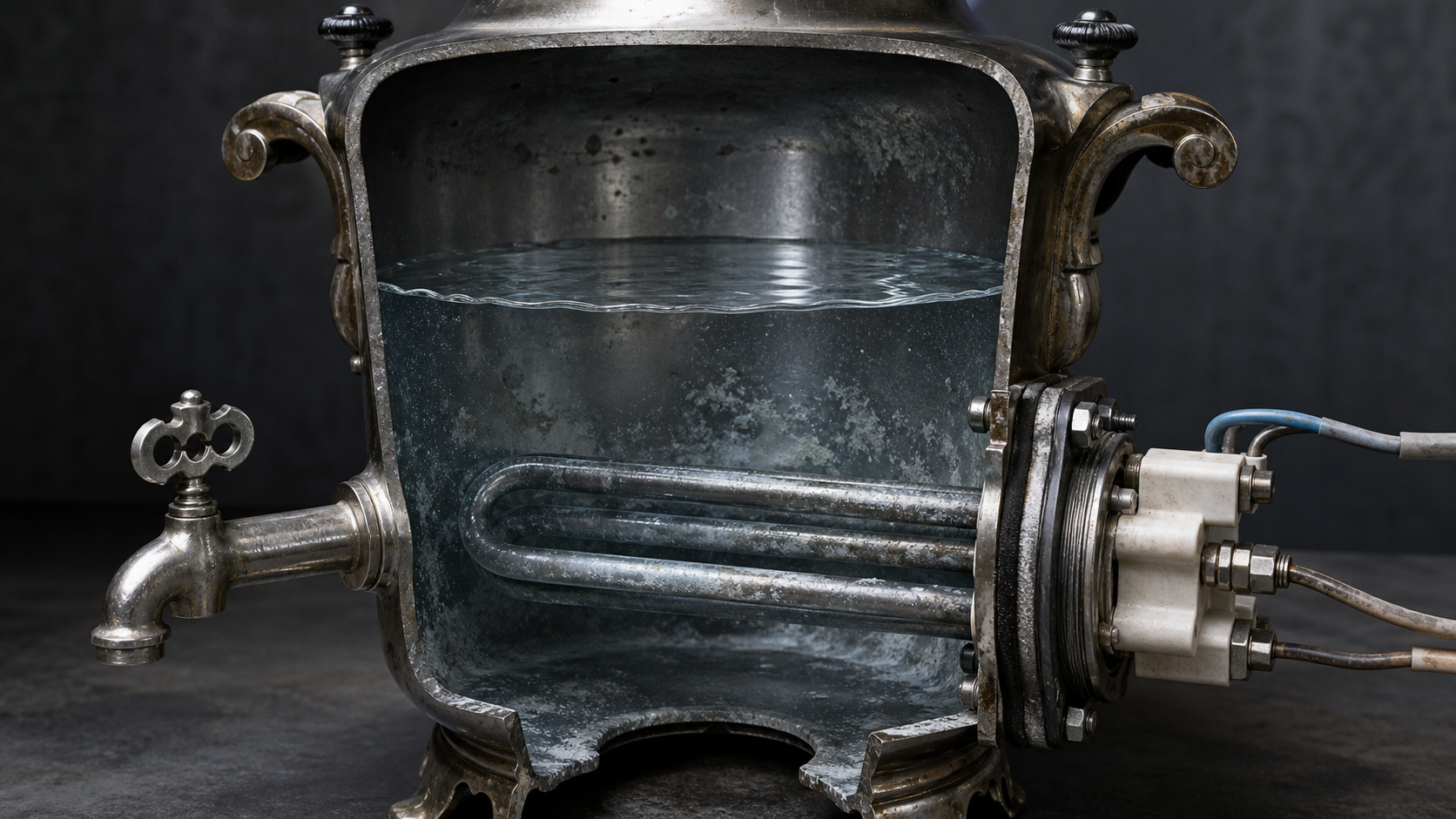

Как заменить ТЭН в самоваре: инструкция для инженера и снабженца пищеблока

Электрический самовар на предприятиях общепита, в кейтеринге и гостиничных комплексах — это не бытовой прибор, а единица технологического оборудования. Замена ТЭНа в самоваре — типовая задача для инженера пищевого производства: те же принципы, что и при ремонте пастеризатора или кипятильника, но с учётом геометрии корпуса и требований СанПиН. Разберём, как правильно подобрать нагреватель, рассчитать сопротивление и заменить элемент без простоя цеха.

Почему серийный ТЭН не подходит для замены в самоваре

Самовары промышленного назначения (объёмом 30–90 литров для столовых и банкетных залов) комплектуются ТЭНами нестандартной геометрии. Попытка поставить нагреватель от бытовой техники приводит к трём проблемам:

• несовпадение посадочной резьбы — на самоварах используется резьба M22×1,5 или G1¼" под фланец, а не бытовая G1/2";
• мощность выше расчётной — вместо штатных 3–6 кВт ставят 2 кВт, в результате время нагрева 50 литров воды растёт с 40 до 90 минут;
• длина активной части больше высоты корпуса — ТЭН упирается в дно или стенку, перегревается и прогорает через 3 месяца.

В ТЭН-Миасс принимают заявки на изготовление ТЭНа по образцу: по фотографии с линейкой, по размерам или по чертежу. Партия — от 1 штуки. Габариты корпуса, которые мы можем воспроизвести: диаметр от 4 до 32 мм, длина от 30 до 6000 мм. Для самовара типичны значения: диаметр 10–12 мм, длина активной части 250–500 мм.

Расчёт сопротивления ТЭНа по формуле

Перед заказом нового элемента нужно точно знать мощность. Если заводская табличка утрачена, а на корпусе выбита только маркировка типа "3,5 кВт, 220 В", сопротивление считается по формуле:

R = U² / P

где U — напряжение сети (220 В для однофазного включения), P — мощность в ваттах. Для элемента 3,5 кВт:

R = 220² / 3500 = 48400 / 3500 ≈ 13,8 Ом

Допустимое отклонение по ГОСТ 13268-88: мощность +5/−10%. Это значит, что сопротивление может быть в пределах от 12,6 до 14,5 Ом. Если мультиметр показывает 10 Ом — элемент перегревался и нить «усела», ресурс уже потерян.

Для трёхфазных самоваров на 380 В (встречаются в линиях раздачи мощностью 9–12 кВт) расчёт другой. При схеме «звезда» на каждом элементе фазное напряжение 220 В, сопротивление ветви:

R = U_фазное² / P_элемента = 220² / 3000 ≈ 16,1 Ом

Линейный ток при этом: I = P_общ / (√3 × 380). Для трёх элементов по 3 кВт (общая мощность 9 кВт) ток составит 9000 / (1,73 × 380) ≈ 13,7 А.

Пошаговая замена ТЭНа в самоваре

Процесс одинаков для самоваров любого объёма, но для промышленных моделей на 50+ литров нужен помощник — элемент длиной 400 мм и весом 1,2 кг неудобно демонтировать одному.

Перед измерением сопротивления изоляции обязательно снять перемычки и обесточить линию. Мегаомметр на 500 В: показание ниже 20 МОм означает, что магнезитовая засыпка отсырела либо повреждена спираль. Такой ТЭН эксплуатации не подлежит.

Материалы оболочки для пищевого самовара

Самовар — оборудование пищевого класса. ТЭН контактирует с питьевой водой при кипячении, поэтому материал оболочки выбирается по двум критериям: коррозионная стойкость и отсутствие выделения вредных примесей.

Для самоваров ТЭН-Миасс применяет два основных материала:

• Сталь 10 — для моделей с фильтрацией воды и редким использованием; дешевле, но при жёсткой воде быстро зарастает накипью;
• AISI 304 (08Х18Н10) — нержавеющая сталь, стандарт для питьевой воды и пара до 200 °C; срок службы в 2–3 раза дольше, чем у стали 10.

Если самовар используется для подогрева чая с добавками (мёд, травы, лимонная кислота в концентрациях выше 50 мг/л), стоит перейти на цельнотянутую бесшовную трубу 12Х18Н10Т. Она выдерживает точечную коррозию под отложениями и не растрескивается в местах завальцовки фланца. Чистый титан применяется только для химически агрессивных сред — для пищевых самоваров он избыточен по цене (в 6–8 раз дороже AISI 304).

Сравнение готового и изготовленного под заказ ТЭНа

В рознице можно найти ТЭН с нужной мощностью, но редко — с точной геометрией. Ниже таблица сравнения для самовара 50 литров с рабочим напряжением 220 В.

Что получает предприятие в цифрах при замене серийного элемента на изготовленный под задачу:

Было: 2,5 кВт, нагрев 50 литров с 10 °C до 100 °C — 1 час 45 минут. ТЭН работает на пределе, перегревается в верхней части, накипь ложится плотным слоем.
Стало: 3,2 кВт, время нагрева — 55 минут. Плотность мощности 6 Вт/см² против заводских 8 Вт/см² — температура поверхности ниже на 40 °C, накипь образуется на 30% медленнее, ресурс вырастает с 8 месяцев до 2 лет.

Диагностика неисправности ТЭНа самовара

Симптомы выхода из строя нагревателя в промышленном самоваре отличаются от бытовых:

• автоматический выключатель в щите отключается через 5–10 минут после включения — признак межвиткового замыкания спирали;
• вода нагревается, но УЗО срабатывает при касании корпуса — пробой изоляции на оболочку;
• нагрев в два раза дольше обычного — деградация нихромовой нити (сопротивление выросло на 25–30%);
• видимые точки коррозии на оболочке в зоне ватерлинии — разрушение материала, нужна срочная замена.

Точная диагностика проводится мультиметром: измеряется сопротивление между выводами и между выводом и корпусом. Для ТЭНа 3,2 кВт на 220 В рабочее сопротивление 15,1 Ом. Показание 5–8 Ом указывает на межвитковое замыкание; «бесконечность» — на обрыв спирали, такой элемент восстановлению не подлежит.

Частые вопросы о замене ТЭНа в самоваре

Как определить мощность ТЭНа, если маркировка стёрлась?

Измерьте сопротивление мультиметром и подставьте в формулу P = U² / R. Для 220 В и сопротивления 13,8 Ом мощность = 48400 / 13,8 ≈ 3,5 кВт. Уточните соответствие ГОСТ 13268-88: допуск по мощности +5/−10%.

Можно ли изготовить ТЭН по образцу старого?

Да, это основной канал заказов в ТЭН-Миасс. Достаточно фотографии с линейкой рядом или чертежа с размерами. Диаметр корпуса от 4 до 32 мм, длина от 30 до 6000 мм, срок изготовления типового элемента — 5–10 рабочих дней.

Какой уплотнитель использовать для самовара?

Паронит ПОН-Б толщиной 2 мм или силиконовую прокладку пищевого класса. При затяжке фланца момент 25–30 Н·м — превышение приведёт к деформации резьбы M22×1,5, а повторное использование старого паронита недопустимо: он даёт течь через 3–4 цикла нагрева.

Почему новый ТЭН перегорел через месяц?

Наиболее частые причины: завышенная плотность мощности (более 8 Вт/см² для воды), работа без воды, несоответствие материала среде. Для жёсткой воды выбирайте AISI 304 (08Х18Н10) с плотностью мощности не выше 6 Вт/см².

Чем замена ТЭНа в самоваре отличается от замены в промышленном кипятильнике?

Только геометрией корпуса и резьбы. Порядок работ, методы диагностики и критерии выбора материала идентичны: замер сопротивления, проверка изоляции мегаомметром, контроль момента затяжки. Подход к замене можно масштабировать на любое ёмкостное оборудование пищеблока.

Замена ТЭНа в самоваре — процедура, требующая точного расчёта и знания рабочих параметров. Готовый нагреватель из розницы почти никогда не попадает в задачу по всем трём осям: мощность, длина, резьба. Если ваша заявка содержит мощность выше 2 кВт, длину более 300 мм или нестандартную резьбу — отправьте чертёж или фото вышедшего элемента, технолог рассчитает сопротивление по вашей схеме включения и подберёт материал оболочки под состав воды.
