ТЭН на самовар с межконтактным расстоянием 55 мм: как найти и заменить
55 мм – это шаг между двумя шпильками на керамической колодке нагревателя. Из-за этого шага человек и приходит в тупик: самовар снят с производства, родного ТЭНа нет, а магазинный со стандартными контактами в старое гнездо не встаёт. Ниже – как правильно снять три размера и по ним сделать точную замену.

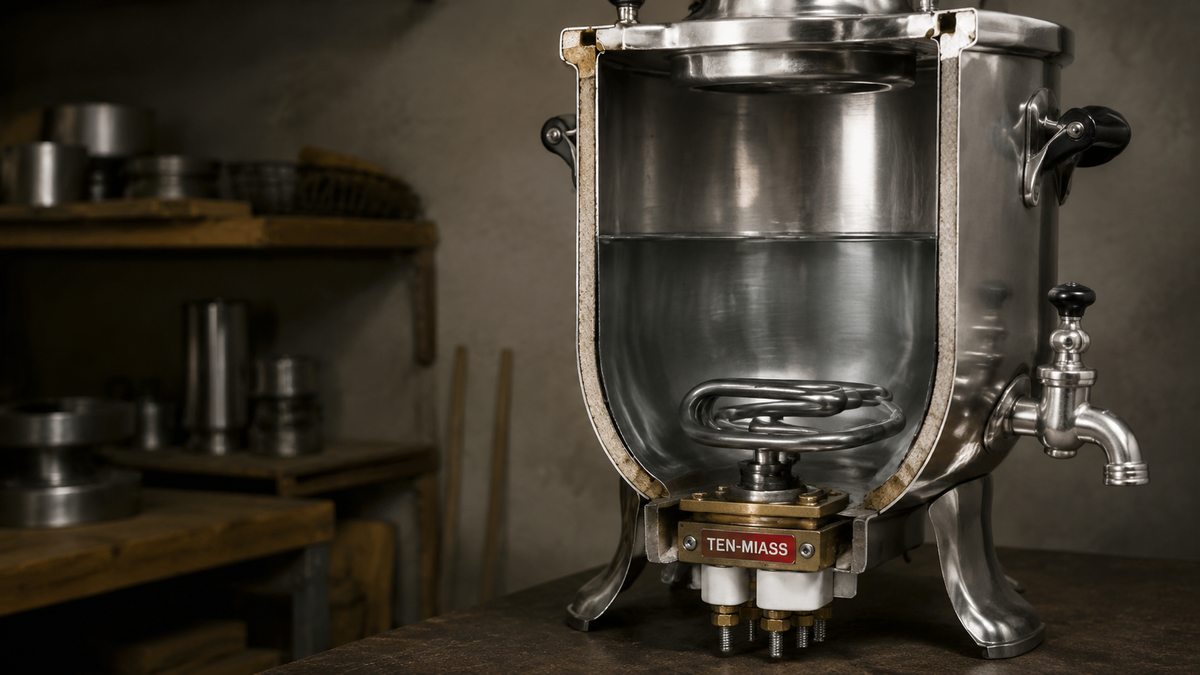

В разрезе видно, как погружная трубка ТЭНа заходит в воду через дно самовара, а сухая колодка с двумя выводами остаётся снаружи.
Что такое эти 55 мм и почему они решают всё
Электросамовар греется трубчатым нагревателем, вставленным в дно бака. Снаружи, под нижней юбкой, торчит керамическая или карболитовая колодка с двумя металлическими шпильками – на них надеваются провода питания. Расстояние между этими шпильками, замеренное от центра одной до центра другой, и есть межконтактное расстояние. У вашего образца оно 55 мм.
Важно оно потому, что провода к самовару идут через съёмную ответную колодку с двумя гнёздами. Если шаг контактов нового ТЭНа не совпадёт с шагом на колодке, провода просто не наденутся. Заводы делают самоварные ТЭНы с разным шагом, и 55 мм – один из ходовых, но не единственный. Поэтому цифру нужно замерить, а не угадывать.
Три размера, которые снимают с образца
Чтобы новый нагреватель встал без переделки самовара, нужны три величины. Их снимают со старого, сгоревшего ТЭНа.
| Размер | Где мерить | Чем |
|---|---|---|
| Межконтактное расстояние | От центра одной шпильки до центра второй | Штангенциркуль |
| Диаметр посадки | Фланец или резьба, которой ТЭН держится в дне | Штангенциркуль |
| Длина активной части | От дна самовара до дальнего конца трубки в воде | Линейка |
Плюс два параметра с бирки: мощность и напряжение. Их не меряют, а списывают. Если бирки нет – читайте раздел про то, как определить мощность без неё.
Как замерить межконтактное расстояние
- Обесточьте самовар, слейте воду, дайте остыть. Снимите ответную колодку с проводами.
- Поставьте губки штангенциркуля на две шпильки. Если шпильки одной толщины, меряйте от левого края одной до левого края второй – эта цифра равна расстоянию между центрами.
- Запишите результат в миллиметрах. У вас должно выйти около 55 мм.
Если под рукой только линейка, приложите её нулём к центру левой шпильки и посмотрите, на какую отметку приходится центр правой. Погрешность в 1 мм не критична – колодки имеют небольшой люфт, но ошибка в 5 мм уже помешает.
Диаметр посадки – второй ключевой размер
ТЭН держится в дне самовара либо на резьбе с гайкой, либо на фланце с уплотнением. От этого зависит, встанет ли новый нагреватель в старое отверстие и не потечёт ли самовар.
- Резьбовая посадка. Замерьте наружный диаметр резьбы штангенциркулем. Резьбу по шагу мы определим сами по образцу или фото с приложенной линейкой.
- Фланцевая посадка. Замерьте диаметр фланца и, если есть, расстояние между отверстиями под крепёж.
Отверстие в дне переделывать нельзя – нержавеющий или латунный корпус самовара не терпит рассверливания без риска течи. Поэтому новый ТЭН делают ровно под старую посадку.
Длина активной части и мощность
Активная часть – это та трубка, что уходит в воду. Она не должна упираться в противоположную стенку и не должна торчать из воды при минимальном уровне, иначе спираль в сухом месте перегреется и лопнет. Меряют от плоскости дна до кончика трубки.
Типовые электросамовары рассчитаны на 1–1,25 кВт при 220 В. Это разумный компромисс: 3–5 литров воды такой ТЭН доводит до кипения примерно за 12–20 минут, при этом не перегружает бытовую розетку. Более мощные нагреватели в самовары почти не ставят – вода кипела бы бурно, а корпус грелся сильнее нормы.
| Мощность | Напряжение | Ток | Где встречается |
|---|---|---|---|
| 1 кВт | 220 В | 4,5 А | Самовары 3–4 л, компактные модели |
| 1,25 кВт | 220 В | 5,7 А | Самовары 4–7 л, банкетные |
Точную мощность лучше брать с бирки. Как связаны мощность и сопротивление спирали, подробно разобрано в статье про сопротивление ТЭНа 1 кВт на 220 В – по ней же можно прикинуть номинал сгоревшего нагревателя мультиметром.
Как понять мощность, если бирка стёрлась
На старых самоварах маркировка часто выгорает. Тогда мощность определяют косвенно:
- Прозвоните спираль мультиметром на пределе 200 Ом, приложив щупы к двум шпилькам. Исправный ТЭН 1 кВт даст около 48 Ом, 1,25 кВт – около 39 Ом.
- Если спираль оборвана и сопротивление бесконечное, ориентируйтесь на объём: до 4 литров обычно 1 кВт, 4–7 литров – 1,25 кВт.
- Скиньте нам фото ТЭНа и самовара – по виду колодки и трубки подскажем типовой номинал.
Как правильно прозвонить нагреватель мультиметром, показано в статье как замерить сопротивление ТЭНа мультиметром.
Почему родной ТЭН не найти в продаже
Самоварные ТЭНы редко лежат на полке. Причины простые:
- Многие модели самоваров сняты с выпуска 20–40 лет назад, запчастей к ним не делают.
- Магазинные нагреватели идут с унифицированным шагом контактов и стандартной резьбой, которые не совпадают со старым гнездом.
- Даже если мощность подходит, посадка или межконтактный шаг отличается на пару миллиметров – и ТЭН не встаёт.
Поэтому под несерийный самовар нагреватель делают по образцу. Мы повторяем шаг шпилек 55 мм, посадочный диаметр и длину активной части один в один со сгоревшего ТЭНа, а спираль набиваем под нужную мощность. Тот же подход мы применяем для других устройств со снятой с производства начинкой – например, для ТЭНов в дистилляторы и перегонные кубы.
Сделаем ТЭН на ваш самовар с шагом 55 мм
Пришлите фото сгоревшего ТЭНа с замерами штангенциркулем или сам образец. Повторим шаг контактов, посадку и длину. От 1 шт., срок 7–14 дней.
Оформить заказЧто прислать, чтобы мы сделали замену
- Фото ТЭНа целиком: трубка, колодка, шпильки.
- Замер межконтактного расстояния штангенциркулем (у вас 55 мм).
- Диаметр посадки – резьба или фланец.
- Длина активной части в мм.
- Мощность и напряжение с бирки. Нет бирки – сопротивление спирали или объём самовара.
Если мерить самому неудобно, отправьте образец транспортной компанией – снимем размеры на производстве и вернём вместе с готовым нагревателем.
