ТЭН для розжига щепы 750 Вт: форма Ф2, штуцер, рабочая длина 300 мм

Заявка на расчёт: ТЭН для розжига щепы, форма Ф2 (один изгиб на 180°), рабочая длина 300 мм, ввод через резьбовой штуцер в стенке камеры, мощность 750 Вт при 220 В. Сопротивление такого нагревателя 64,5 Ом, по ГОСТ 13268-88 коридор допуска 61,5-71,7 Ом. Оболочка сталь 10, изготовление по чертежу от 1 шт, срок 7-14 рабочих дней.

Опубликовано 28 сентября 2026 · ТЭН-Миасс

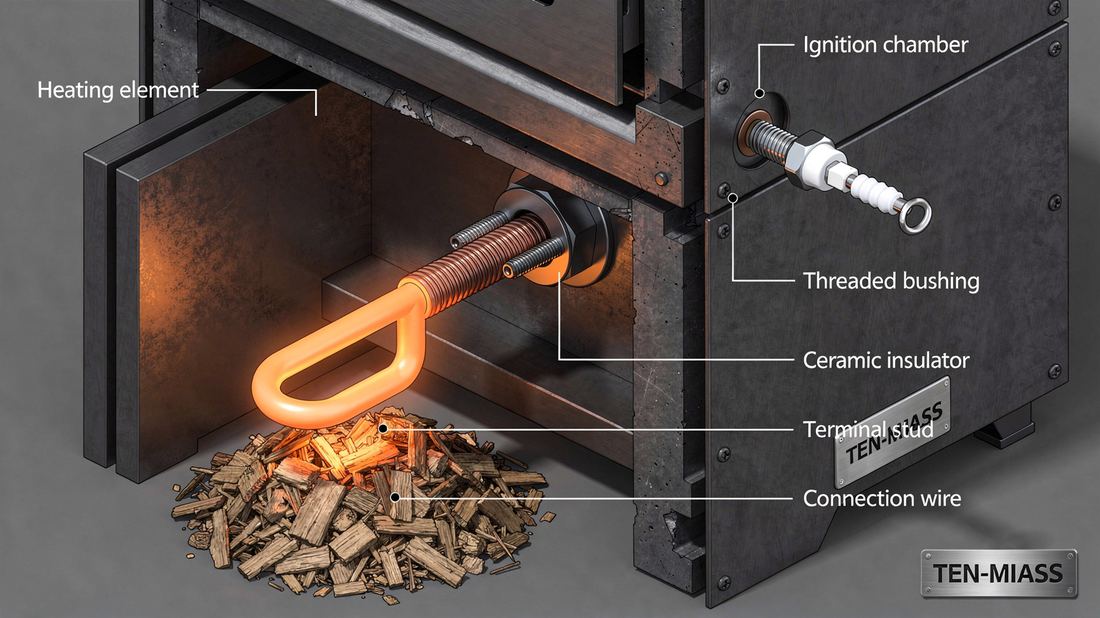

ТЭН формы Ф2 в разрезе камеры розжига щепы: рабочая часть внутри, клеммы и штуцер снаружи стенки

Изогнутая рабочая часть ТЭНа заходит в камеру розжига через штуцер, контакты и провода остаются на сухой стороне стенки.

Почему форма Ф2, а не прямой ТЭН

Прямой ТЭН (форма Ф1) с рабочей длиной 300 мм требует такой же глубины камеры розжига. В топках под щепу такой запас есть не всегда: камера розжига обычно меньше основной топки и стоит сбоку или снизу от неё. Изгиб на 180° укладывает те же 300 мм рабочей части в корпус длиной около 150-160 мм, а весь узел заходит в камеру через одно отверстие в стенке.

Второй эффект формы Ф2: на том же посадочном месте изогнутая скоба даёт больше поверхности контакта со щепой, чем короткий прямой отрезок. Розжиг начинается быстрее, потому что нагретая зона окружает топливо с двух сторон, а не с одной.

Таблица параметров

Параметр	Значение	На что влияет
Форма	Ф2, один изгиб на 180° (скоба)	Как рабочая часть укладывается в камеру, посадочный габарит по глубине
Рабочая длина	300 мм	Площадь контакта со щепой, скорость выхода на температуру розжига
Штуцер	Резьбовой ввод в стенку камеры, резьба и диаметр по чертежу	Герметичность посадки, диаметр отверстия под установку
Мощность	750 Вт	Скорость нагрева, ток нагрузки, сечение подводящего провода
Напряжение	220 В	Расчёт сопротивления и рабочего тока
Материал оболочки	Сталь 10 (углеродистая)	Работа в сухой камере сгорания без конденсата и давления пара

Точная резьба штуцера и посадочный диаметр отверстия в стенке подбираются под конкретную топку. Если отверстие уже есть, штуцер делают под него, а не наоборот.

Пример расчёта из заявки

В заявке: ТЭН для розжига щепы, форма Ф2, рабочая длина 300 мм, штуцер под резьбовой ввод, мощность 750 Вт, напряжение 220 В. Сопротивление считается по закону Ома для мощности:

R = U² / P = 220² / 750 = 48 400 / 750 = 64,5 Ом

ГОСТ 13268-88 нормирует допуск не сопротивления, а мощности: +5% и -10% от номинала. Для 750 Вт это диапазон 675-787,5 Вт. Пересчитав через R = U²/P, получаем коридор сопротивления 61,5-71,7 Ом. Если мультиметр на холодном ТЭНе покажет, например, 68 Ом, элемент в норме: это соответствует мощности около 712 Вт.

Про «750 кВт» в заявках. В переписке иногда пишут «ТЭН 750 квт» вместо «750 Вт», это опечатка в единицах измерения, а не отдельный типоразмер. Нагреватель на 750 000 Вт физически не поместится ни в один розжиговый узел этого класса, поэтому при получении такой заявки стоит переспросить единицы, а не считать по указанному числу.

Штуцер: что уточнить перед установкой

Штуцер приваривается к холодному концу ТЭНа на этапе изготовления, поэтому его размер и резьбу нужно знать заранее, а не подбирать после. Если отверстие в стенке камеры уже просверлено под старый нагреватель, проще прислать фото или замер этого отверстия, чем гадать по каталожным резьбам. Общий разбор размеров и посадки штуцеров разобран в статье штуцер ТЭНа М14х1,5: размеры под ключ.

Материал оболочки: почему хватает стали 10

Камера розжига щепы работает в сухом режиме: воды и пара внутри нет, а газы горения проходят через неё коротко, до перехода в основную топку. Для такой среды сталь 10 (углеродистая) держит нужный ресурс без переплаты за нержавейку. Нержавейку AISI 321 (08Х18Н10Т) имеет смысл брать, только если в конкретной топке скапливается конденсат с кислотами от остывающих дымовых газов, например при частых остановках и запусках в холодное время. Как через сопротивление проверять реальную мощность уже установленного ТЭНа, если нет заводской бирки, разобрано в статье мощность ТЭНа по сопротивлению.

Что прислать для расчёта

Форму: Ф1 (прямой), Ф2 (один изгиб) или другую, если камера нестандартная
Рабочую длину нагревательной части
Тип и резьбу штуцера (или замер уже имеющегося отверстия в стенке)
Мощность в ваттах (уточнить, если в заявке написано «квт» или «кВт», чтобы не перепутать с киловаттами)
Напряжение сети: 220 или 380 В

Нужен ТЭН для розжига щепы под свою камеру?

Пришлите форму, рабочую длину и параметры штуцера или фото уже стоящего нагревателя. Посчитаем и изготовим от 1 шт.

Оформить заказ

Частые вопросы

Почему для розжига щепы нужен ТЭН формы Ф2, а не прямой?

Прямой ТЭН (форма Ф1) при рабочей длине 300 мм требует такой же глубины камеры, а в топках розжига щепы столько места обычно нет. Изгиб на 180° (форма Ф2) укладывает те же 300 мм рабочей части в корпус длиной около 150-160 мм и заходит в камеру через одно отверстие в стенке.

Какой штуцер нужен для установки ТЭНа в стенку камеры розжига?

Резьбовой штуцер под отверстие, которое уже есть в топке или сверлится под заказ. Резьбу, диаметр и глубину посадки указывают в заявке или на чертеже, штуцер приваривают к холодному концу ТЭНа на этапе изготовления.

Какое сопротивление должно быть у ТЭНа 750 Вт на 220 В?

64,5 Ом по формуле R = U²/P = 220² / 750. По ГОСТ 13268-88 допуск нормируется по мощности (+5/-10%), поэтому реальный коридор сопротивления шире: 61,5-71,7 Ом.

Хватит ли 750 Вт для быстрого розжига щепы?

Для розжига (а не постоянного горения) 750 Вт достаточно почти всегда: задача ТЭНа довести щепу до температуры воспламенения, дальше процесс поддерживает уже само горение. Если топка крупная и щепа влажная, время розжига увеличивается, но саму мощность обычно не поднимают, а меняют схему подачи воздуха.

Можно ли заказать другую рабочую длину под свою камеру?

Да, форма, рабочая длина и параметры штуцера делаются по чертежу или эскизу заказчика. Минимальная партия 1 шт, срок 7-14 рабочих дней.

Какой материал оболочки взять для ТЭНа розжига щепы?

Для сухой камеры розжига без конденсата и агрессивных газов хватает стали 10 (углеродистой). Если в топке скапливается конденсат с кислотами от дымовых газов, оболочку стоит взять из нержавейки AISI 321 (08Х18Н10Т).
