ТЭН 3 кВт для пищевого производства: нержавейка по чертежу
Бак сиропа на 65 литров нужно прогреть с 20 до 60 °C за час: по формуле P = 0,00116 × V × ΔT / t это 3,02 кВт, отсюда и номинал 3 кВт. При трубке 13 мм и активной длине 180 см ваттная нагрузка выходит 4,08 Вт/см², это в норме для стоячей жидкости в баке (3–5 Вт/см²). Материал по умолчанию: нержавейка AISI 321 (08Х18Н10Т), цена от 8800 ₽ при партии от 10 шт.

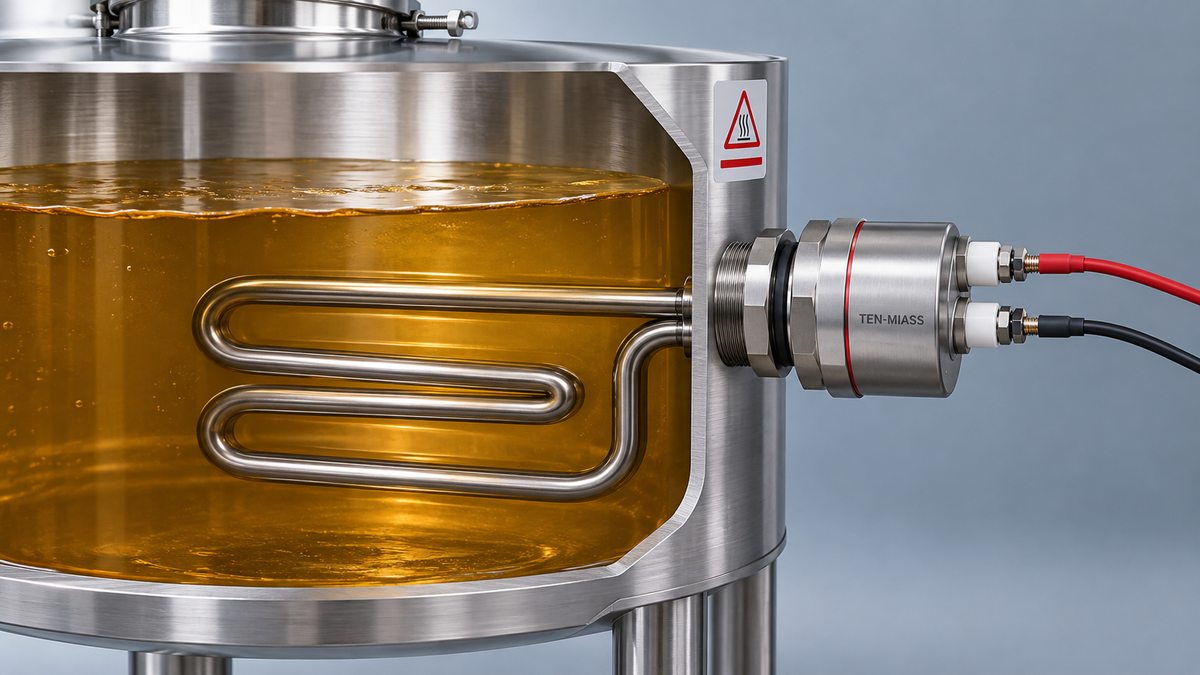

ТЭН в разрезе: трубка полностью в продукте, контактные выводы расположены на сухой стороне снаружи бака
Заявка: ТЭН на замену без остановки линии на неделю
Кондитерский цех прислал эскиз бака для варки сиропа, объём 65 литров. Старый нагреватель снят с производства, аналог ни у одного поставщика не лежит на складе. Заказчик указал только мощность, 3 кВт, и тип среды: сахарный сироп, температура до 60 °C, нагрев периодический, не постоянный кипяток.
Для пищевого контакта мощности и материала «на глаз» недостаточно. Если площадь трубки маленькая, сироп у поверхности карамелизуется и пригорает: ТЭН покрывается нагаром, теплоотдача падает, деталь начинает перегреваться изнутри. Поэтому первым шагом считаем не только мощность, но и ваттную нагрузку: сколько ватт снимается с квадратного сантиметра оболочки.
Расчёт мощности: сколько киловатт нужно баку
Формула для нагрева жидкости в баке: P = 0,00116 × V × ΔT / t, где V это объём в литрах, ΔT это разница температур в °C, t это время нагрева в часах.
Подставляем цифры заказчика: объём 65 л, подъём температуры с 20 до 60 °C (ΔT = 40 °C), время нагрева: 1 час.
P = 0,00116 × 65 × 40 / 1 = 3,016 кВт
Получили почти ровно 3 кВт, расчёт подтвердил цифру из заявки. Формула не учитывает потери через стенки бака: для утеплённой ёмкости запас не нужен, для открытой без теплоизоляции на практике добавляют 10–15 % запаса мощности. В этом случае бак закрытый с крышкой, запас не закладывали.
Ваттная нагрузка: почему диаметр и длина трубки решают больше, чем мощность
Ваттная нагрузка q = P / (π·d·L), где d это диаметр трубки, L это длина активной (рабочей) зоны. Это главный параметр, который определяет, перегреется оболочка или нет: не сама мощность, а то, на какую площадь она распределена.
Для стоячей жидкости в баке (а сироп в ёмкости без принудительной циркуляции именно такой случай) норма 3–5 Вт/см². Берём трубку 13 мм в диаметре (стандарт калькулятора для пищевых ТЭН) и считаем, какая длина активной зоны нужна при 3 кВт:
S = π × 1,3 см × 180 см = 735 см²; q = 3000 / 735 = 4,08 Вт/см²
4,08 Вт/см² укладывается в коридор 3–5 Вт/см² для вода_бак по ГОСТ 13268-88 с запасом. Если бы заказчик прислал чертёж с активной зоной 100 см вместо 180, нагрузка подскочила бы до 7,3 Вт/см², выше нормы для сиропа, и поверхность начала бы покрываться нагаром в первые недели эксплуатации.
Трубка длиной 180 см в разложенном виде не влезет в компактный бак напрямую, поэтому её гнут в W-образную форму на 3 прохода: монтажная длина через штуцер остаётся в пределах 35–40 см. На ваттную нагрузку форма гибки не влияет, считается именно развёрнутая (активная) длина.
| Ваттная нагрузка | Что происходит | Что менять |
|---|---|---|
| выше 6 Вт/см² для сиропов, соусов | пригар продукта на трубке, падение теплоотдачи, перегрев изнутри | увеличить длину активной зоны или диаметр трубки |
| 3–5 Вт/см² | рабочий диапазон для стоячей вязкой жидкости в баке | менять не нужно |
| ниже 2 Вт/см² | трубка длиннее нужного, расход металла и цены выше, чем требуется | сократить длину или поднять мощность |
Какую нержавейку ставить: AISI 321, 304 или 316
Для пищевого контакта по умолчанию берём AISI 321 (08Х18Н10Т), титан-стабилизированную сталь: устойчива к большинству пищевых сред и к циклам щелочной мойки CIP. AISI 304 (08Х18Н10) используют как более распространённый и доступный вариант для нейтральных сред без хлоридов: вода, молоко, сахарные сиропы без солевых добавок. AISI 316L ставят только при агрессивной среде: рассолы, хлорсодержащие моющие растворы, кислотные продукты, либо когда технолог заказчика требует именно эту марку.
Медь и латунь в контакте с пищевыми окислителями (например, с перекисью водорода при дезинфекции линии) не ставим: перекись разлагается на меди, продукт загрязняется. Подробное сравнение сред и марок есть в статье AISI 304 vs 321 vs 316 для разных сред.
Сопротивление: как проверить готовый ТЭН мультиметром
Для 3 кВт на 220 В расчётное сопротивление R = U² / P = 220² / 3000 = 16,1 Ом. ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 / −10 % от номинала. Для 3 кВт это 2700–3150 Вт, что через R = U²/P даёт коридор сопротивления 15,4–17,9 Ом, и он несимметричный, потому что несимметричен сам допуск мощности. Считать «±10 % от 16,1 Ом» неверно: эта ошибка встречается в половине самодельных расчётов.
Сколько стоит ТЭН 3 кВт для пищевого производства
Цена зависит от объёма партии: чем больше штук в заказе, тем ниже цена за единицу. Для нержавеющей трубки 13 мм и развёрнутой длины 180 см:
| Партия | Цена за 1 шт |
|---|---|
| 1 шт | от 11 700 ₽ |
| 5 шт | от 10 500 ₽ |
| от 10 шт | от 8800 ₽ |
Цены при закупке от 10 шт. Точный расчёт делаем по чертежу в день обращения. Минимальная партия в работе: 1 штука, а разница в цене на единицу объясняется разовой наладкой оборудования под один чертёж.
Что прислать, чтобы получить расчёт
- эскиз или чертёж посадочного места с размерами (длина, диаметр, место ввода в бак)
- объём ёмкости и тип продукта: вязкость, наличие хлоридов или кислоты
- рабочую температуру и время, за которое нужно её достичь
- напряжение сети: 220 или 380 В
- тип крепления: фланец, штуцер, резьба (указать диаметр резьбы, если известен)
- нужны ли паспорт изделия и сертификат на пищевой контакт
Нужен ТЭН для пищевого производства по своему чертежу?
Проверим ваттную нагрузку, подберём марку стали и изготовим от 1 шт. Срок: 7–14 рабочих дней.
