ТЭН для печи: как подобрать и заказать

Сгорел ТЭН в сушильном шкафу на 12 кВт: три оребрённых нагревателя по 4 кВт, фланец 850 мм, 380 В. Поставили точную копию, через месяц та же картина. Причина не в браке, а в том, что копия сгоревшего элемента повторяет его ошибку: ваттную нагрузку никто не пересчитал под реальный режим камеры. Для сушильного шкафа 2 м³ на 150°C нужно 5-6 кВт при закрытом объёме, для муфельной печи на 10 литров и 600°C: 2-2,5 кВт. Материал оболочки меняется с температурой: до 300°C хватает AISI 304, выше: 321 или жаростойкая 310S.

Опубликовано 1 октября 2026 · ТЭН-Миасс

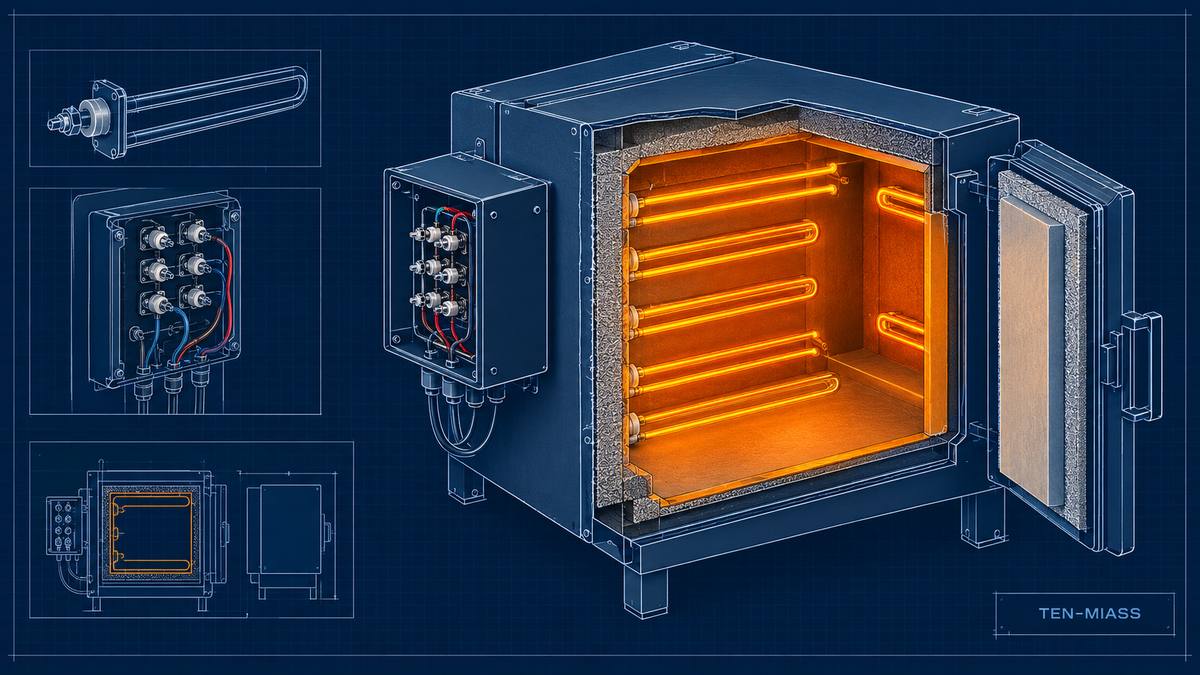

ТЭН для печи в разрезе: нагреватели внутри камеры, контакты и клеммная коробка снаружи корпуса

Разрез печи: трубки ТЭН внутри камеры, контактные клеммы и изоляторы: на холодной стороне, снаружи корпуса

Почему копия сгоревшего ТЭНа часто сгорает снова

Самый частый сценарий: старый нагреватель вышел из строя, менеджер присылает фото шильдика, заказывают точную копию. Если печь работала в режиме, для которого элемент изначально подобрали верно, копия отработает так же долго. Но если за годы эксплуатации изменился режим (чаще стали сушить влажный материал, снизили обдув, забили вентилятор пылью), греющая поверхность получает больше тепловой нагрузки, чем рассчитано, и новый ТЭН выгорает в те же сроки, что и старый.

Проверка перед заказом копии простая: посчитать ваттную нагрузку старого элемента и сравнить с допустимой для среды. Если нагрузка на пределе или выше: нужен не точно такой же ТЭН, а пересчитанный: длиннее активная зона, больше диаметр, оребрение или разбивка на два элемента вместо одного.

Как считать мощность по объёму и температуре

Первый ориентир: объём камеры и рабочая температура, затем поправка на теплоизоляцию и герметичность.

Печь	Температура	Ориентир по мощности
Сушильный шкаф, 1-2 м³	до 150°C	1,5-2,5 кВт на м³
Сушильный шкаф, 1-2 м³	200-250°C	2,5-4 кВт на м³
Муфельная печь, камера 5-15 л	500-900°C	0,5-1 кВт на литр
Хлебопекарная печь, под 2-3 м²	220-280°C	по факту замены, 1,5-2,5 кВт на ТЭН
Печь полимеризации	180-220°C	1,2-2 кВт на м³

Если паспорта на печь нет, а старый ТЭН под рукой: замерьте ток клещами и напряжение, перемножьте и получите фактическую мощность. Это точнее любого справочного ориентира, потому что учитывает реальные потери конкретной камеры.

Пример расчёта: мощность для парогенератора хлебопекарной печи

В хлебопекарных печах с увлажнением пара отдельный узел: бачок, который нагревают водой для пароувлажнения свода при посадке хлеба. Здесь действует прямая формула теплового баланса:

P = 0,00116 × V × ΔT / t

P: мощность, кВт; V: объём воды, л; ΔT: нагрев, °C; t: время, ч.

Бачок парогенератора на 4 литра нужно нагреть с 15°C до 100°C (ΔT = 85°C) за 8 минут (t = 0,133 ч):

P = 0,00116 × 4 × 85 / 0,133 ≈ 3 кВт

Для такого ТЭНа на 220 В ток составит 3000 / 220 ≈ 13,6 А: учитывайте это при выборе автомата и сечения провода.

Для самой камеры печи (воздух, а не вода) эта формула не подходит напрямую: теплоёмкость воздуха в тысячи раз меньше, чем у воды, и расчёт «по воздуху» занизит мощность в разы. Реальные киловатты камеры уходят не на нагрев воздуха, а на нагрев кирпича пода, металла короба и компенсацию потерь через теплоизоляцию: поэтому для камеры ориентируются на табличные Вт/м³ выше, а не на эту формулу.

Ваттная нагрузка: проверка перед заказом

Ваттная нагрузка q = P / (π·d·L) показывает, сколько ватт снимается с 1 см² оболочки. Превышение нормы: главная причина раннего прогара в закрытых камерах.

Среда	Допустимая q, Вт/см²
Сушильный шкаф, закрытый объём	1,5-2,2
Воздух спокойный (муфельная печь)	2,0-3,0
Воздух с обдувом (вентилятор, калорифер)	5,0-7,0

Пример для сушильного шкафа: нужен элемент на 2 кВт. Оребрённая трубка диаметром 16 мм, активная длина 2000 мм (укладывается W-образно в камеру шириной 700 мм):

S = π × 1,6 см × 200 см = 1005 см². q = 2000 / 1005 ≈ 2,0 Вт/см²: укладывается в норму для закрытого объёма. Линейная мощность получается 1000 Вт/м, что уже требует оребрения: на гладкой трубке такого диаметра 1000 Вт/м грели бы оболочку сильнее нормы.

Материал оболочки под температуру камеры

До 300°C: нержавейка AISI 304, стандартный выбор для сушильных шкафов и пищевых печей.
300-500°C: AISI 321 (08Х18Н10Т), титан-стабилизированная сталь, меньше подвержена межкристаллитной коррозии при длительном нагреве.
500-700°C: жаростойкая сталь типа 310S, держит температуру без образования окалины на оболочке.
Агрессивная среда при высокой температуре: пары масла, сахара, кислот в хлебопекарных и технологических печах: Incoloy 800, по согласованию.

Наполнитель внутри у всех исполнений одинаковый: периклаз (оксид магния). Перед монтажом нового ТЭНа в печь, которая долго простояла, стоит проверить сопротивление изоляции мегаомметром: набравший влагу периклаз даёт пробой на корпус в первые минуты работы.

Частая ошибка. Для сухой камеры ставят ТЭН, рассчитанный на жидкость или на спокойный воздух, но без запаса под обдув вентилятором: конвекция от вентилятора действительно позволяет поднять допустимую нагрузку до 5-7 Вт/см², но только если обдув реально доходит до этого участка трубки. Если вентилятор стоит в другом углу камеры, а ТЭН оказался в мёртвой зоне, расчёт на обдув не работает, и элемент перегревается.

Форма и крепёж под конкретную печь

Прямой, U-образный или W-образный: форма определяется геометрией камеры и местом вывода. Для вывода через одну стенку удобен U-образный, для длинной активной зоны на узком фланце: W-образный с тремя-четырьмя изгибами. Диаметр трубки для печей: чаще 10, 13 или 16 мм, толще берут для больших линейных мощностей.

Крепёж: для открытой камеры достаточно фланца на двух-четырёх винтах, для герметичной печи с избыточным давлением пара: резьбовой штуцер G1¼ или G1½ с уплотнением. Для печей на 380 В элементы соединяют звездой или треугольником в зависимости от схемы на клеммной коробке: это тоже нужно указать при заказе, если печь заводская.

Для ТЭНов длиннее 800-1000 мм закладывайте тепловое расширение: трубка 1200 мм при нагреве с 20 до 500°C удлиняется примерно на 10 мм. Жёсткая фиксация с двух концов без компенсатора или скользящей опоры даёт изгиб и обрыв спирали на стыке с холодным концом.

Цена гладкого воздушного ТЭНа из стали 10 стартует от 1100 ₽ за короткую длину (цены при закупке от 10 шт., точный расчёт: по чертежу). Для оребрённых элементов типовой цены нет: считаем по фото или эскизу печи в день обращения, потому что шаг и высота рёбер у каждой задачи свои.

Что прислать для расчёта ТЭНа на печь

Тип печи и материал загрузки (сушка дерева, порошковая покраска, хлеб, муфель и т.п.)
Рабочая температура камеры, °C
Объём камеры или фото старого ТЭНа с линейкой рядом
Напряжение (220 или 380 В) и доступная мощность на вводе
Обдув: естественная конвекция или вентилятор, и где он стоит
Посадочное место: резьба/фланец, диаметр отверстия в стенке, толщина стенки
Маркировка на фланце старого элемента, если сохранилась

Нужен ТЭН под конкретную печь: сушильную, муфельную, хлебопекарную?

Посчитаем мощность и ваттную нагрузку по вашим данным, изготовим по фланцу и форме старого элемента. От 1 шт., 7-14 дней.

Отправить данные на расчёт

Частые вопросы

Как посчитать мощность ТЭНа для печи по объёму камеры?

Для сушильного шкафа закладывайте 1,5-2,5 кВт на 1 м³ при температуре до 150°C, для 250°C и выше: 2,5-4 кВт на м³. Для муфельной печи ориентир другой: 0,5-1 кВт на литр камеры из-за высокой температуры и плотной теплоизоляции. Это ориентир, а не точный расчёт: реальная мощность зависит от толщины футеровки и герметичности камеры.

Какой материал оболочки ТЭНа выбрать для печи на 500°C?

До 300°C достаточно AISI 304. От 300 до 500°C: AISI 321, стабилизированная титаном сталь менее склонна к межкристаллитной коррозии при длительном нагреве. От 500 до 700°C нужна жаростойкая сталь типа 310S. Для паров масла, сахара или кислот в этом же диапазоне температур переходят на Incoloy 800.

Можно ли поставить водяной ТЭН в сухую печь вместо воздушного?

Нет. Водяной ТЭН рассчитан на ваттную нагрузку 3-5 Вт/см²: вода эффективно снимает тепло с оболочки. В неподвижном воздухе допустимая нагрузка 2-3 Вт/см², в замкнутой камере сушильного шкафа ещё ниже: 1,5-2,2 Вт/см². Поставленный в сухую печь водяной ТЭН перегреет оболочку и выйдет из строя намного раньше паспортного срока.

Почему оребрённый ТЭН служит дольше гладкого в сушильном шкафу?

Рёбра увеличивают площадь теплообмена в 5-15 раз без увеличения габаритов (зависит от шага и высоты рёбер). При той же мощности температура самой трубки получается ниже, нихромовая спираль внутри работает в более мягком режиме. Гладкий ТЭН той же мощности и длины греется сильнее и выгорает быстрее.

Что будет, если поставить в печь ТЭН на 380 В в сеть 220 В?

Мощность упадёт примерно в 3 раза: P = U²/R, при снижении напряжения с 380 до 220 В (в 1,73 раза) мощность падает в 1,73² ≈ 3 раза. Печь не наберёт нужную температуру или будет набирать её втрое дольше.

Нужно ли учитывать тепловое расширение при монтаже длинного ТЭНа в печи?

Да, для ТЭНов длиннее 800-1000 мм. Нержавеющая трубка длиной 1200 мм при нагреве с 20 до 500°C удлиняется примерно на 10 мм (коэффициент линейного расширения стали ~17×10⁻⁶ на градус). Жёсткое крепление с обеих сторон без компенсатора или скользящей опоры приводит к изгибу трубки и обрыву спирали.
