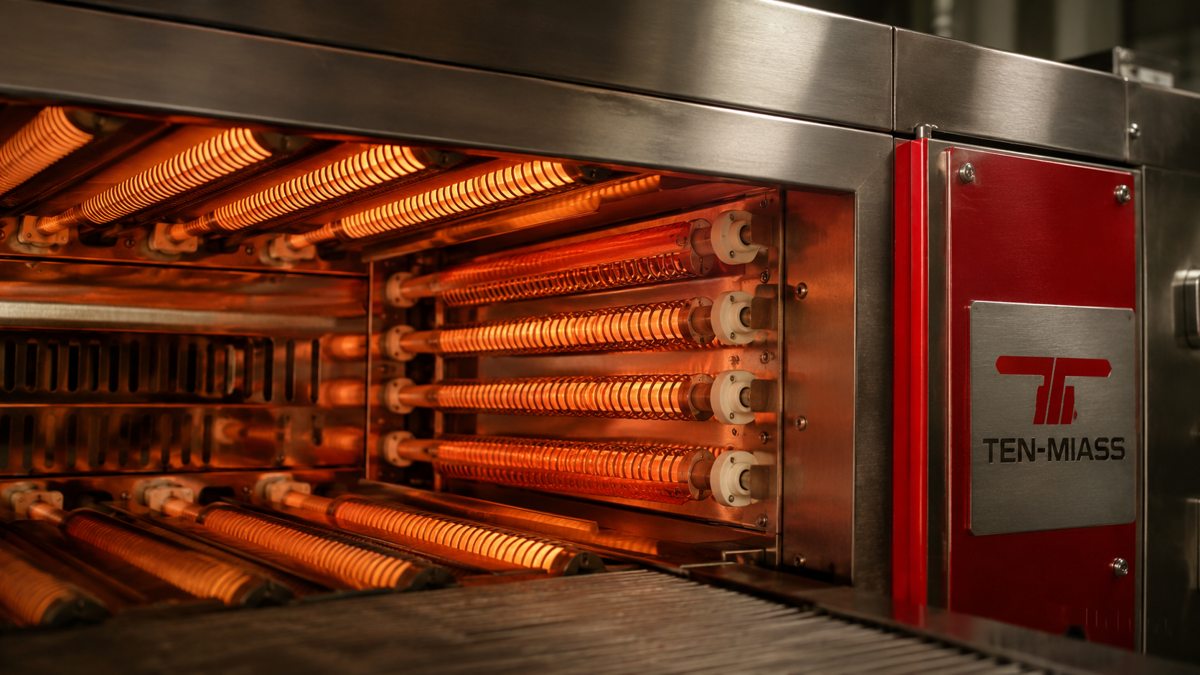

Оптимизация хлебопекарной печи с 40 гладкими ТЭН: как снизить потребление кВт
40 гладких ТЭН по 2 кВт — это 80 кВт суммарной нагрузки. При работе 16 часов в сутки и тарифе 8 руб./кВтч такая печь тратит 1280 рублей в день только на нагрев. При переходе на оребрённые ТЭН та же тепловая нагрузка на камеру достигается при 50-55 кВт. Экономия — 25-30 кВт, или около 400-500 рублей ежедневно. На месяц это 12 000-15 000 рублей, а срок окупаемости замены — меньше двух месяцев.
Но прежде чем считать деньги, нужно понять физику: почему вообще стоит 40 элементов, а не 20 или 60, и почему оребрение снижает потребление, а не просто греет быстрее.
Почему 40 ТЭН — типичная конфигурация для промышленной хлебопекарной печи
Число нагревательных элементов в печи определяется не мощностью сети, а допустимой удельной нагрузкой на поверхность трубки. Это ключевой параметр, который определяет ресурс ТЭН.
Для пищевых печей с нержавеющей оболочкой 12Х18Н10Т допустимая удельная нагрузка составляет 1,5-2 Вт/см2. Если взять типичный ТЭН диаметром 14 мм и рабочей длиной 550 мм, его активная поверхность равна примерно 242 см2. При нагрузке 1,8 Вт/см2 получается 436 Вт — округлённо 0,5 кВт на рабочую зону. Но в хлебопекарных печах ставят элементы с более высокой мощностью на единицу длины — обычно 2 кВт при диаметре 14 мм и длине 750-900 мм. Это приводит нагрузку к верхней границе допуска.
При этом камера стандартной ротационной или ярусной хлебопекарной печи требует равномерного обогрева по всей площади пода. Чтобы исключить «мёртвые зоны» с температурой ниже рабочей, элементы располагают с шагом 60-80 мм. Для площади нагревательной секции 1,5-2 м2 это даёт именно 36-44 элемента. Отсюда и берётся «40 ТЭН» как стандартное число.
Если поставить 20 элементов той же мощности — нагрузка на поверхность удвоится, температура оболочки вырастет на 150-200°C и ресурс упадёт в 4-8 раз. Это не экономия, а ускоренный износ.
Удельная нагрузка: что это и почему она решает всё
Удельная нагрузка — это мощность, приходящаяся на 1 см2 активной поверхности ТЭН. Обозначается W, единица — Вт/см2.
При заданной мощности ТЭН температура оболочки определяется именно W: чем выше W при той же мощности — тем горячее поверхность. Гладкий ТЭН диаметром 14 мм, длиной 800 мм и мощностью 2 кВт имеет W примерно 2,3 Вт/см2. Температура оболочки в рабочем режиме при 300°C в камере — около 620-650°C. Это предельная зона для сплава 12Х18Н10Т.
Теперь возьмём оребрённый ТЭН того же диаметра трубки (14 мм) с накатными рёбрами. Рёбра увеличивают площадь поверхности теплоотдачи в 2,5-3,5 раза. При той же мощности 2 кВт удельная нагрузка на суммарную поверхность (трубка + рёбра) снижается до 0,7-0,9 Вт/см2. Температура оболочки падает до 480-530°C.
И вот здесь включается основной эффект: если температура оболочки ниже, то для достижения той же температуры воздуха в камере достаточно меньшей подводимой мощности. Потому что интенсивность конвективного теплообмена в оребрённом ТЭН выше — тепло снимается с поверхности быстрее при меньшем перегреве оболочки над воздухом.
Как оребрение снижает температуру поверхности и продлевает ресурс
Температура оболочки ТЭН напрямую определяет его долговечность. Зависимость нелинейная: при росте температуры на 50°C скорость окисления нержавеющей стали 12Х18Н10Т увеличивается примерно вдвое. Практически это означает следующее:
- Гладкий ТЭН с оболочкой 640°C при нагрузке 2,3 Вт/см2 — ресурс 8 000-10 000 часов
- Оребрённый ТЭН с оболочкой 510°C при нагрузке 0,8 Вт/см2 — ресурс 20 000-25 000 часов
При суточной наработке 16 часов гладкий ТЭН выходит из строя через 1,5-2 года. Оребрённый — через 3-4 года. Это значит, что затраты на плановую замену элементов сокращаются в два раза.
Дополнительный эффект рёбер — турбулизация воздушного потока в камере. Рёбра создают микровихри, которые разрушают пограничный слой у поверхности ТЭН. В результате теплообмен идёт интенсивнее, прогрев камеры — равномернее. Для хлебопекарного производства это важно: разность температур по высоте камеры снижается с 15-20°C (гладкие ТЭН) до 5-8°C (оребрённые).
Таблица сравнения: гладкий vs оребрённый ТЭН для хлебопекарной печи
| Параметр | Гладкий ТЭН | Оребрённый ТЭН |
|---|---|---|
| Мощность элемента | 2 кВт | 1,3-1,5 кВт |
| Суммарная мощность (40 шт.) | 80 кВт | 52-60 кВт |
| Удельная нагрузка W | 2,2-2,5 Вт/см2 | 0,7-0,9 Вт/см2 |
| Температура оболочки | 620-650°C | 480-530°C |
| Ресурс (при 16 ч/сут) | 8 000-10 000 ч | 20 000-25 000 ч |
| Равномерность прогрева камеры | ±15-20°C | ±5-8°C |
| Материал оболочки (пищевой) | 12Х18Н10Т | 12Х18Н10Т |
| Возможность замены без переделки крепежа | - | Да, при совпадении диаметра посадки |
Расчёт оптимального количества оребрённых ТЭН для замены
Задача при оптимизации — сохранить тепловую нагрузку на камеру (температуру и время выхода на режим), но снизить потребляемую мощность. Алгоритм расчёта:
Шаг 1. Определить тепловую нагрузку камеры. Для промышленной хлебопекарной печи это обычно 35-50 кВт на м2 площади пода. При поде 1,2 м2 — около 42-60 кВт тепловой нагрузки.
Шаг 2. Определить КПД нагрева. У гладких ТЭН в конвекционной камере КПД передачи тепла воздуху — около 65-70%. У оребрённых — 85-90%. Это значит, что при одинаковой тепловой нагрузке оребрённому нужно меньше подводимой мощности.
Шаг 3. Рассчитать мощность одного оребрённого ТЭН. Если исходный гладкий ТЭН имел активную длину 800 мм и диаметр 14 мм, оребрённый той же геометрии холодных концов будет иметь площадь в 2,8 раза больше. Оптимальная мощность при W = 0,8 Вт/см2 составит около 1,35 кВт.
Шаг 4. Определить количество. При сохранении шага расположения (те же 40 мест) суммарная мощность секции: 40 × 1,35 = 54 кВт. Тепловой поток в камеру: 54 × 0,87 = 47 кВт — это вполне достаточно для печи с подом 1,2-1,5 м2.
Если печь работает с большим подом (2-3 м2), количество оребрённых ТЭН может быть сохранено таким же (40 шт.), но мощность одного элемента подбирается по расчёту, а не берётся «как было у гладкого».
Методика замены без переделки крепежа
Самый частый вопрос от технологов: придётся ли переваривать посадочные места? В большинстве случаев — нет. Вот на что смотреть.
Что нужно замерить на существующих ТЭН
- Диаметр трубки (чаще всего 10, 12 или 14 мм)
- Длина холодных концов (выводов) — от фланца или гайки до конца трубки
- Длина активной (рабочей) зоны — горячая часть, которая находится в камере
- Тип крепежа: фланец, накидная гайка или сварка
- Диаметр и шаг резьбы (если гайка)
При замене оребрёнными ТЭН диаметр трубки, длина холодных концов и тип крепежа должны совпадать с исходными. Рёбра находятся только в активной зоне и не мешают посадке. Наружный диаметр оребрения (25-40 мм) при монтаже входит в проходные отверстия секции — достаточно убедиться, что диаметр отверстия не менее 42-45 мм.
Когда потребуется переделка
- Если существующий крепёж приварен по трубке (без фланца) — нужен переходной фланец
- Если проходные отверстия меньше 40 мм — придётся расточить или заказать ТЭН с меньшим диаметром оребрения
- Если активная длина исходного ТЭН меньше 400 мм — оребрение технически затруднено, рассматривать патронные ТЭН диаметром 4-20 мм с увеличенным числом штук
ТЭН-Миасс изготавливает оребрённые ТЭН под конкретные параметры с минималкой 1 штука. Нужно прислать только чертёж или замеры исходного элемента. Срок изготовления — 7-14 рабочих дней, доставка СДЭК или ПЭК по всей России и в Казахстан.
Материал оболочки для хлебопекарного применения
Для хлебопекарных печей единственный правильный выбор — 12Х18Н10Т (аналог AISI 321). Это нержавеющая сталь с добавкой титана, стабилизирующей аустенитную структуру при знакопеременных нагревах. По сравнению с AISI 304 она лучше держит циклические нагрузки (разогрев до 300°C, остывание до 20°C, снова разогрев) и не образует межкристаллитной коррозии.
Углеродистая сталь 10 (которая нормально работает в масляных ваннах и в воздухе при нагреве нейтрального металла) для пищевого оборудования не применяется: при температурах свыше 400°C она начинает интенсивно окисляться, а продукты окисления попадают в камеру.
Для оребрённых ТЭН в хлебопекарных печах оребрение также должно быть из 12Х18Н10Т. Накатные рёбра из другого материала создают гальваническую пару с трубкой и ускоряют коррозию в точках контакта.
Что учесть при расчёте экономии
Разница 80 кВт против 54 кВт — это потребление в рабочем режиме с открытым регулятором. На практике печь большую часть времени работает в импульсном режиме: ТЭН включаются на 20-40 секунд, выключаются на 40-80 секунд, поддерживая заданную температуру. Реальный коэффициент включения у гладких ТЭН — 0,55-0,65, у оребрённых — 0,35-0,45.
Итоговое сравнение реального потребления:
- Гладкие: 80 кВт × 0,60 × 16 ч = 768 кВт*ч/сутки
- Оребрённые: 54 кВт × 0,40 × 16 ч = 346 кВт*ч/сутки
Разница — 422 кВт*ч в сутки. При тарифе 8 руб./кВтч это 3376 рублей ежедневно. На месяц (26 рабочих дней) экономия составит около 88 000 рублей. Эта цифра уже учитывает реальный режим работы, а не теоретическую мощность.
При такой экономии комплект из 40 оребрённых ТЭН на 12Х18Н10Т отбивается быстрее, чем успевает поступить первая партия хлеба после замены. Вопрос только в том, насколько точно подобраны параметры — длина активной зоны, мощность, шаг рёбер.
Оптимизировать ТЭН в хлебопекарной печи
Пришлите схему или параметры ТЭН — рассчитаем замену для снижения кВт
Отправить заявкуВопросы и ответы
Почему в хлебопекарной печи стоит именно 40 ТЭН, а не 20 или 60?
Количество элементов определяется допустимой удельной нагрузкой на поверхность нагревателя. При мощности 2 кВт на элемент и диаметре 14 мм длина рабочей части составляет 750-900 мм — именно столько помещается в стандартную камеру. Меньше элементов — выше нагрузка на каждый, быстрее выгорает магнезия и скрутка. Больше — возрастают монтажные издержки без реального улучшения равномерности.
Сколько реально прослужат оребрённые ТЭН из 12Х18Н10Т?
При суточной наработке 16 часов и нагрузке W = 0,8 Вт/см2 ресурс составляет 20 000-25 000 часов. Это 3,4-4,3 года непрерывной эксплуатации без замены. Гладкие при тех же условиях выходят из строя через 1,5-2 года. Главный враг ресурса — перегрев оболочки выше 680°C: именно этого оребрение и позволяет избежать.
Изготовите ли ТЭН, если у нас нестандартный шаг рёбер или длина?
Да. ТЭН-Миасс работает по чертежам заказчика, минималка — 1 штука. Можем изготовить ТЭН с любым шагом рёбер, высотой ребра, длиной холодных концов и диаметром трубки в диапазоне 10-32 мм. Срок — 7-14 рабочих дней после согласования чертежа.
Как отправить параметры ТЭН для расчёта?
Достаточно сфотографировать снятый ТЭН рядом с линейкой и указать: диаметр трубки, общую длину, длину холодных концов, мощность (если маркировка сохранилась) и тип крепежа (фланец/гайка/сварка). Отправить можно через форму заявки, на email ten-miass@mail.ru или по телефону.
