ТЭН для муфельной печи своими руками — 4 нагревательные пластины

1 августа 2026 • ТЭН-Миасс

Большинство самодельных муфельных печей строится по одной схеме: четыре плоские стенки камеры, к каждой крепится нагревательная пластина. Вопрос в том, что именно внутри этой пластины. Трубчатый ТЭН или открытая спираль — от этого выбора зависит рабочая температура, ресурс и сложность изготовления.

Как устроена нагревательная пластина в муфельной печи

Нагревательная пластина в самодельной печи — это шамотная или корундовая плита с уложенным в неё нагревательным элементом. Элемент бывает двух типов:

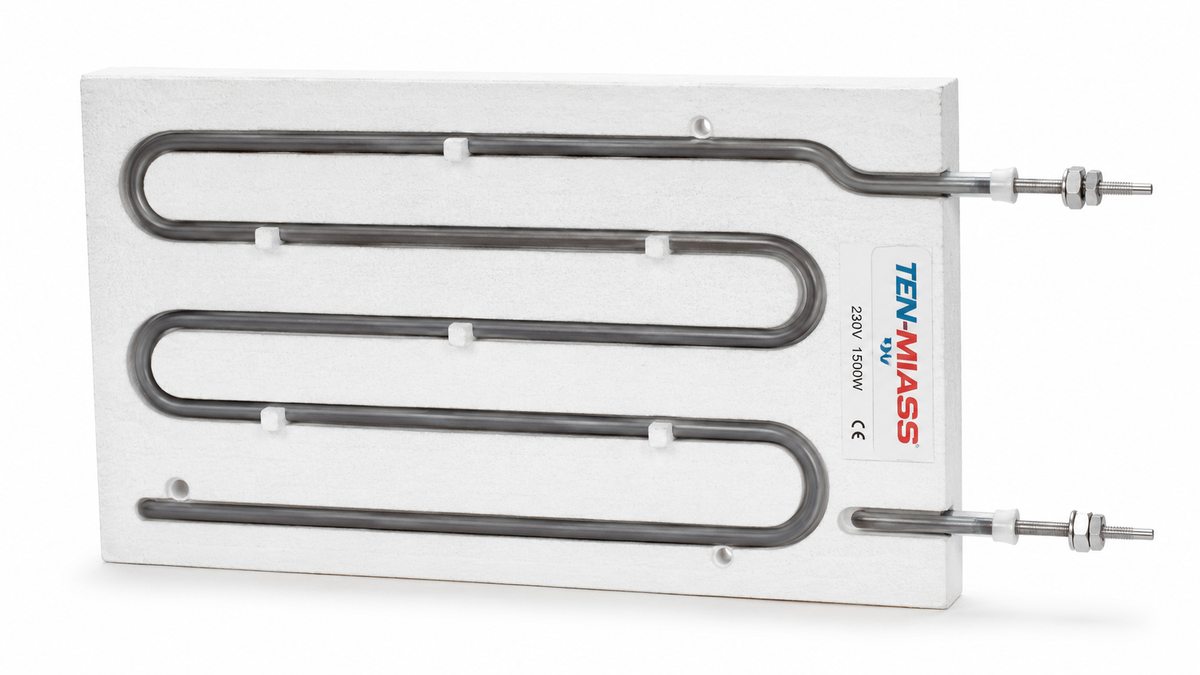

• Трубчатый ТЭН — согнутый U-образно или W-образно, вставленный в пазы плиты или закреплённый скобами. Оболочка стальная, внутри нихромовая или фехралевая спираль в магнезитовой засыпке.
• Открытая спираль — нихромовый или кантальный провод, намотанный и уложенный в канавки шамотной плиты без какой-либо оболочки. Прямой контакт с воздухом камеры.

Обе конструкции реализуют одну задачу — равномерно прогреть стенку камеры. Разница в допустимой температуре и удобстве монтажа.

Температурный предел трубчатого ТЭН

Оболочка трубчатого ТЭН из стали 10 рассчитана на температуру поверхности до 600-700°C. При более высоком нагреве металл начинает активно окисляться: образуется окалина, которая постепенно разрушает трубку. За несколько рабочих циклов при 800°C ТЭН из стали 10 выйдет из строя.

Это важно понимать при проектировании: если цель — 800°C и выше (термообработка инструментальных сталей, обжиг керамики), схема «ТЭН в пластине» не сработает. Нужны пазовые спирали.

Где трубчатый ТЭН работает хорошо

Для камерных температур до 600-650°C трубчатый ТЭН из стали 10 оптимален. Практические задачи в этом диапазоне:

• Отжиг цветных металлов (алюминий, медь, латунь) при 200-450°C
• Плавка алюминия и его сплавов (650-700°C)
• Низкотемпературный обжиг цветной керамики, бисера
• Сушка и прокалка в лабораторных целях
• Пайка тугоплавкими припоями

Здесь трубчатый ТЭН выигрывает у открытой спирали по механической стойкости: не боится случайного касания, проще хранить, выдерживает влажность.

Расчёт мощности для камеры с 4 пластинами

Ориентир: 1-2 Вт на 1 см3 объёма камеры. Нижняя граница — при хорошей теплоизоляции из шамота или муллитокремнезёмистых плит. Верхняя граница — для бюджетных конструкций с тонкими стенками или печей, которые нужно быстро разогреть.

Схема с 4 нагревательными пластинами по 500 Вт каждая даёт суммарно 2 кВт. Это покрывает камеру объёмом до 1500-2000 см3 при условии нормальной теплоизоляции. Питание можно организовать от 220 В (каждый ТЭН на 220 В, все 4 параллельно) или от 380 В (попарно последовательно или через трёхфазный ввод).

Пример компоновки на 220 В

4 ТЭН по 500 Вт, 220 В каждый. Ток одного ТЭН: 500 Вт / 220 В = 2,27 А. Суммарный ток четырёх параллельных ТЭН: 9,1 А. Это укладывается в стандартный автомат 16 А с запасом.

Пример компоновки на 380 В

4 ТЭН по 500 Вт можно скомпоновать в три фазы: по 2 шт. в одну фазу последовательно — получим ТЭН на 1000 Вт / 440 В. Или заказать сразу ТЭН на 380 В, 500 Вт и подключить все 4 по одной фазе. Правильный вариант зависит от наличия трёхфазного ввода и конкретной конфигурации печи.

Форма ТЭН для нагревательной пластины

Наиболее распространённые конфигурации для плоских пластин:

• U-образный — оба вывода с одной стороны, удобно выводить из камеры через одно отверстие в стенке.
• W-образный — три изгиба, большая активная длина на той же ширине пластины. Подходит для узких пластин при высокой мощности.
• Прямой с изгибами по концам — когда выводы нужно развести к разным боковым стенкам.

Под каждую конкретную геометрию плиты изготавливается свой чертёж. Важно заранее определить, где будут выводы и как они пройдут через футеровку.

Что указать при заказе

Чтобы получить ТЭН, который встанет в вашу конструкцию без доработки, нужно передать:

• Внутренние размеры камеры: длина, ширина, высота (мм)
• Рабочая температура в камере (°C)
• Напряжение питания: 220 В или 380 В
• Мощность одного ТЭН (Вт)
• Желаемая форма: U, W, прямой или эскиз
• Диаметр трубки (если важен для крепления)
• Расположение выводов (одна сторона / разные стороны)

Если нет готового чертежа, можно описать задачу словами. Специалисты ТЭН-Миасс помогут подобрать конфигурацию под конкретные размеры камеры.
