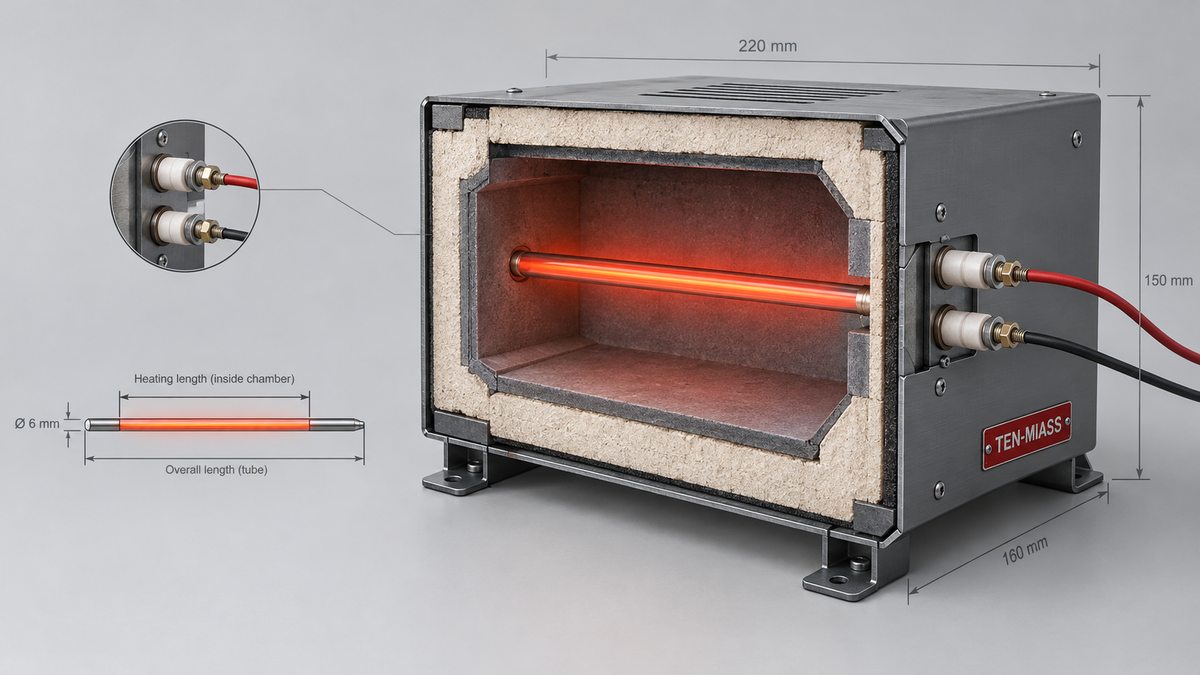

ТЭН для печи 255 Вт на 115 В: изготовление по чертежу
115 В на шильдике печи - это не опечатка и не повод искать «любой похожий ТЭН на 220 В». Это сетевой уровень США, Японии и части оборудования под них. Готовой позиции под 255 Вт 115 В на складе не бывает: нагреватель делают по фото старого узла или по чертежу камеры, под точные напряжение, мощность и геометрию трубки. От 1 штуки, 7-14 рабочих дней.
Почему 115 В, а не 220 В
115 В встречается на оборудовании, завезённом или спроектированном под сеть США, Канады, Японии и ряда стран с напряжением 100-127 В: лабораторные сушильные камеры, узлы термопластавтоматов, упаковочные линии, печи от небольших импортных производителей. Иногда это внутренний рабочий уровень на отдельном узле, запитанный через понижающий трансформатор внутри корпуса, а не прямое подключение к сети.
В обоих случаях нагреватель рассчитан именно на это напряжение, и при замене его нужно сохранить, а не подбирать то, что есть под рукой на 220 В. Если на 115-вольтовый узел подать 220 В, мощность вырастет почти в 4 раза (P = U²/R) - спираль перегорит почти сразу. Если наоборот, поставить нагреватель на 220 В и питать его от узла на 115 В, мощность упадёт в 4 раза, и печь просто не наберёт рабочую температуру.
Сопротивление и допуск по ГОСТ
Формула та же, что для любого ТЭНа:
ГОСТ 13268-88 нормирует допуск по мощности, а не по сопротивлению: +5 % / −10 % от номинала. Для 255 Вт это диапазон 229,5-267,75 Вт. Пересчёт через ту же формулу даёт коридор сопротивления 49,4-57,6 Ом на отключённом от сети узле. Значение в этих границах говорит, что спираль исправна, а причина отсутствия нагрева - в другом месте: проводке, термостате или трансформаторе. Выше 58 Ом или бесконечность на приборе - нить оборвана, нагреватель менять.
Геометрия трубки и ваттная нагрузка
Сопротивление даёт только электрическую часть расчёта. Вторая половина - геометрия: при одной и той же мощности 255 Вт диаметр и длина активной (греющей) части трубки определяют, перегреется ли оболочка. Параметр называется ваттная нагрузка, q = P / (π·d·L), норма для спокойного воздуха по ГОСТ 13268-88 - 2,0-3,0 Вт/см².
| Диаметр трубки | Активная длина | Площадь, см² | q, Вт/см² | Вердикт |
|---|---|---|---|---|
| 6,5 мм | 150 мм | 31 | 8,33 | Перегруз в 2,8 раза - быстро прогорит |
| 8 мм | 400 мм | 101 | 2,54 | В норме для воздуха |
| 10 мм | 500 мм | 157 | 1,62 | Запас есть, но трубка длиннее необходимого |
Отсюда правило: короткую и тонкую трубку под 255 Вт втиснуть в компактный корпус печи не получится без перегрева - её либо делают длиннее, либо гнут в U- или кольцевую форму, чтобы активная поверхность осталась достаточной при малых габаритах камеры.
Признак → причина → что менять
| Признак | Вероятная причина | Что делать |
|---|---|---|
| Печь не набирает температуру после замены ТЭНа | Поставили аналог на 220 В вместо 115 В | Заказать точный ТЭН на 115 В по шильдику оборудования |
| Новый ТЭН перегорает в первые минуты | На 115-вольтовый узел подали 220 В мимо трансформатора | Проверить питание узла до установки нагревателя |
| Корпус печи ведёт или темнеет в одном месте | Активная зона трубки слишком короткая для 255 Вт - завышена ваттная нагрузка | Пересчитать геометрию: длиннее трубка или больше диаметр |
| ТЭН выгорает повторно в том же месте через пару недель | Трубка заужена, локальный перегрев в точке выхода нити из изоляции | Увеличить диаметр активной части при следующем заказе |
Что прислать нам для расчёта
- Фото старого нагревателя целиком, даже перегоревшего
- Маркировку на корпусе печи или на самом ТЭНе (напряжение, мощность)
- Размеры камеры печи и посадочного места нагревателя
- Материал оболочки, если среда особая (пар, масло, агрессивная химия)
- Количество штук
Без маркировки и размеров расчёт превращается в гадание. С этим набором - обычный заказ, как на любой другой трубчатый ТЭН по чертежу. Если у вас конкретно мини-печь Scarlett SC-092 с теми же 115 В и 255 Вт - для неё отдельный разбор с привязкой к посадочным местам этой модели: ТЭН для мини-печи Scarlett SC-092. Если напряжение другое или сомневаетесь, какое стоит у вас - смотрите, как узнать напряжение ТЭНа по маркировке и замерам.
Материалы оболочки
Для печей с температурой камеры до 450 °С подходит углеродистая сталь 10. Для пищевых производств, пара и влажной среды - нержавейка AISI 304. Для агрессивной химии и высоких температур - AISI 321 (08Х18Н10Т). Диаметр патронных и трубчатых нагревателей у нас - от 4 до 32 мм, длина - от 30 до 6000 мм, под чертёж заказчика. Подробнее о том, когда серийный нагреватель не годится и нужен именно индивидуальный расчёт - в статье нестандартный ТЭН под заказ, а разбор самого допуска по ГОСТ - в статье ГОСТ 13268-88 простыми словами.
Что с ценой
В типовом калькуляторе цен ten-miass.ru готовой позиции под 115 В нет: напряжение нестандартное, таких узлов немного, и геометрия у каждой печи своя. Расчёт делаем по присланному чертежу, фото старого ТЭНа или маркировке - сумму называем в день обращения. Минимальная партия 1 штука, срок изготовления 7-14 рабочих дней, отгрузка транспортной компанией по РФ.
Нужен точный ТЭН 255 Вт 115 В под вашу печь?
Присылайте фото старого нагревателя или размеры камеры - рассчитаем геометрию и изготовим по вашим данным.
Оформить заказЧастые вопросы
Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
