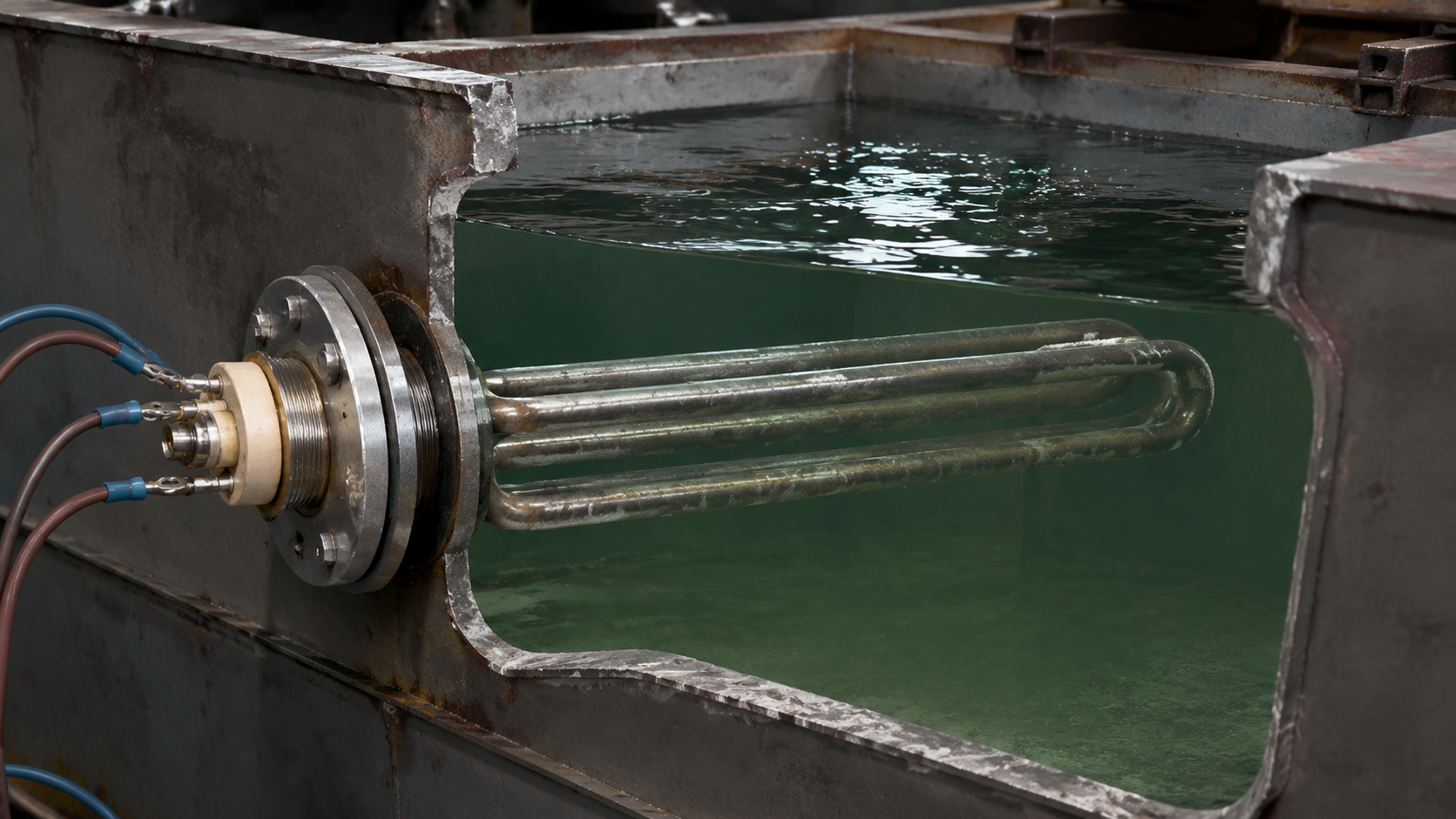

Нестандартный ТЭН под заказ: когда серийный не подходит
Серийный трубчатый электронагреватель рассчитан на усреднённые условия: стандартную длину, ходовую мощность и нейтральную среду. В реальном цеху этого часто недостаточно. Экструдер требует ТЭН длиной 340 мм с изгибом под кожух, блочно-модульная котельная — блок 24 кВт с фланцем G2", а гальваническая ванна — элемент из титана, потому что хлоридный раствор съедает нержавейку за сезон. Изготовление ТЭН под заказ снимает эти ограничения: партия от 1 шт., срок 5–10 дней, геометрия повторяет ваш образец до миллиметра.
Почему серийный ТЭН не подходит под вашу задачу
Покупка готового нагревателя в рознице или на складе — это компромисс по трём параметрам одновременно:
- Геометрия. Длина активной части, диаметр корпуса и форма изгиба должны совпасть с посадочным местом аппарата. У промышленного оборудования такие места индивидуальны: шкаф ТПА, муфель печи, рубашка пастеризатора. Серийный ТЭН длиной 700 мм не встанет в нишу 650 мм.
- Мощность. Типовые значения — 1,5 / 2 / 3 кВт для воды, 6–12 кВт для блоков. Под ваш объём бака или теплопотери камеры нужна расчётная мощность, например 4,8 кВт или 28 кВт. Перегрев или недогрев — потеря времени на техпроцесс.
- Материал и резьба. Воздух, масло, пар, щёлочь, хлориды — для каждой среды требуется своя оболочка. Сталь 10 для масла и воздуха, нержавейка для воды, титан для кислот. К тому же присоединительная резьба у блочных ТЭНов — это фланцы G1.5", G2", M48×2, а не бытовая G1/2".
Расчёт нестандартного ТЭНа: формула и пример
Сопротивление нагревательного элемента определяется по закону Ома: для однофазного ТЭНа R = U² / P, где U — рабочее напряжение, P — требуемая мощность. Для трёхфазной нагрузки со схемой «звезда» на 380 В на каждый элемент приходит фазное напряжение Uф = 380 / √3 ≈ 220 В. Сопротивление одного элемента тогда:
R = Uф² / Pэлемента
Пример. Нужен трёхфазный блок-ТЭН на 12 кВт, подключение звездой. Мощность одной ветви — 4 кВт. Сопротивление элемента: R = 220² / 4000 = 12,1 Ом. Это значение проверяют на готовом изделии омметром — с учётом допуска по ГОСТ 13268-88.
По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %, что даёт несимметричный допуск по сопротивлению −4/+11 %. Поэтому фактическое сопротивление нового ТЭНа может быть 11,6–13,4 Ом — это норма.
Было/стало. Заказчику требовался ТЭН для сушильной камеры на 9 кВт. Серийный блок на 12 кВт не вписывался по габаритам и перегревал воздух. Пересчитали под звезду 380 В: три элемента по 3 кВт, сопротивление каждого 16,1 Ом, длина активной части 480 мм вместо стандартных 600 мм. Температура в камере стабилизировалась на заданных 85 °C.
Материалы оболочки и допуски по ГОСТ 13268-88
Материал трубчатой оболочки выбирают по рабочей среде и температуре. Основной ряд, который использует завод ТЭН-Миасс, приведён в таблице. Для каждой иностранной марки указан отечественный аналог по ГОСТ.
| Материал оболочки | Аналог по ГОСТ | Среда и температура |
|---|---|---|
| Сталь 10 | сталь 10 (конструкционная) | Воздух, масло, неагрессивные среды до 300 °C |
| AISI 304 | 08Х18Н10 | Вода, пар, слабые растворы до 200 °C |
| Цельнотянутая труба 12Х18Н10Т | 12Х18Н10Т (бесшовная) | Пищевые среды, агрессивные жидкости, перегретый пар |
| Титан | ВТ1-0 | Хлориды, кислоты, гальванические ванны, морская вода |
Для сред с высоким содержанием хлора или при температурах выше 600 °C применяют AISI 316L (03Х17Н14М2) и жаропрочные сплавы Inconel 601 (ХН60ВТ) — такие случаи считают отдельно под техзадание. Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз), уплотнение выводов — керамика или силикон в зависимости от температуры зоны подключения.
Какие нестандартные параметры изготавливает завод
Производство под чертёж позволяет отойти от типовых позиций и сделать нагреватель точно под аппарат:
- Диаметр корпуса — от 4 до 32 мм. Для патронных ТЭН в литьевые формы часто нужен диаметр 8 или 10 мм, для масляных ванн — до 22 мм.
- Длина — от 30 до 6000 мм. Это диапазон от компактных нагревателей для медицинских автоклавов до длинных элементов в нефтеподогревателях.
- Форма — изгибы под конфигурацию шкафа, спиральные, плоские, W-образные.
- Мощность — считаем точно под объём бака или теплопотери, а не из стандартного ряда.
- Присоединение — штуцеры с мелкой резьбой G1/2", G3/4", M14×1.5, M22×1.5 для одиночных ТЭНов; фланцы G1.5", G2", G3", M48×2, M56×2, M64×3 для блок-ТЭНов под ключ-шестигранник.
- Дополнительно — встроенные термопары типа K/J/T, взрывозащита Ex-d, степень защиты IP65/IP68 для агрессивных сред.
Что прислать для заказа ТЭНа по образцу
Если серийный нагреватель вышел из строя, необязательно искать точную копию в каталоге. Достаточно прислать фото старого ТЭНа с линейкой или чертёж с размерами. Инженер снимет геометрию, уточнит среду и рабочие параметры, после чего рассчитает мощность и материал. Что потребуется для точного расчёта:
- Диаметр и длина трубки, расстояние между осями выводов, длина контактных стержней.
- Рабочая среда (вода, масло, воздух, пар, кислота, щёлочь) и температура.
- Напряжение питания и схема подключения — 220 В, 380 В звезда или треугольник.
- Мощность, если она известна, или габариты ёмкости — рассчитаем сами.
- Тип присоединения — резьба, фланец, прижимная планка.
Срок изготовления типового ТЭНа — 5–10 рабочих дней. Минимальная партия — 1 шт. Завод работает по ГОСТ 13268-88, на каждое изделие — паспорт с фактическим сопротивлением.
Пришлите размеры, среду и напряжение на расчёт — технолог завода подберёт материал оболочки, пересчитает мощность под вашу задачу и вернёт срок изготовления в течение рабочего дня. Для ТЭНов по чертежу это бесплатно, даже если нужна партия от одной штуки.
