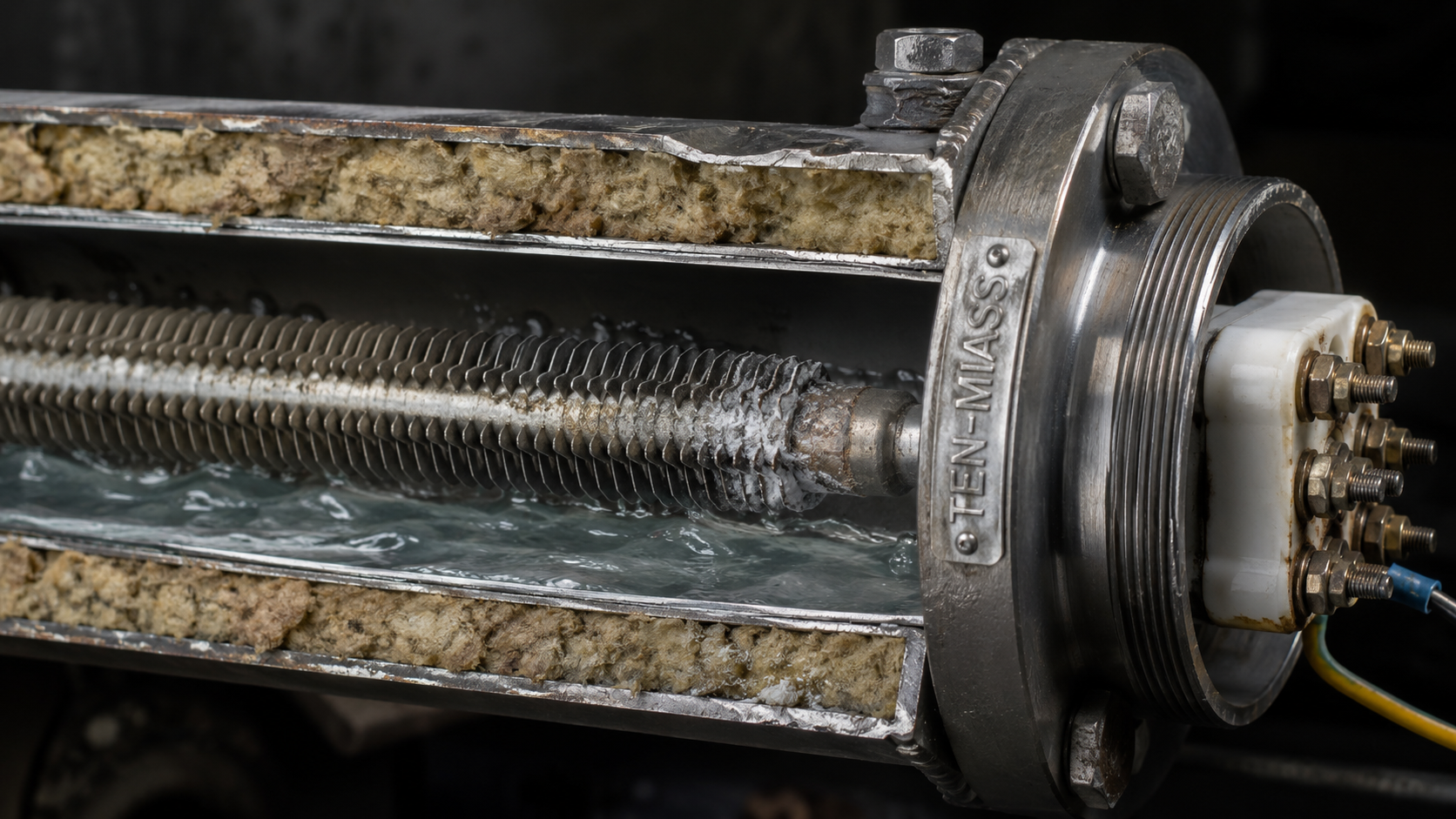

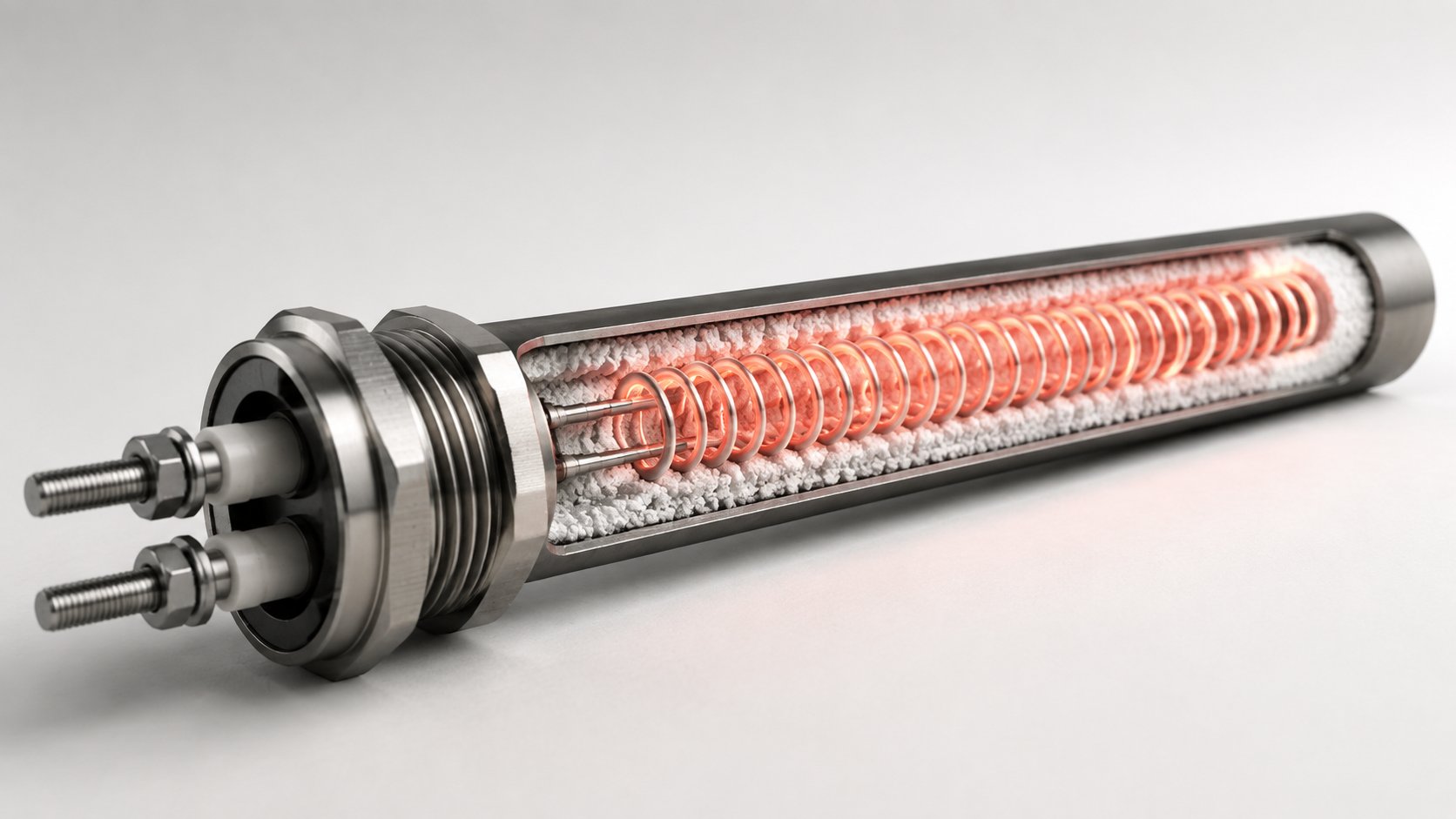

Как определить, на какое напряжение ТЭН: 220 или 380 В

Несоответствие напряжения и сопротивления нагревателя — причина 30% гарантийных отказов ТЭНов в промышленности. ТЭН, включённый на заниженное напряжение, не выдаёт номинальную мощность и «не догревает» среду. ТЭН, включённый на завышенное напряжение, перегревается, спираль перегорает, и уже через неделю вы меняете нагреватель в блочно-модульной котельной или термопластавтомате. Определить рабочее напряжение можно тремя способами: по маркировке, по сопротивлению и по схеме подключения.

Маркировка и паспорт: где искать напряжение

На каждом промышленном ТЭНе напряжение указывается на корпусе — выбито на штуцере, фланце или в паспорте изделия. Для одиночных водяных и масляных ТЭНов с резьбой G1/2", G3/4", M14×1.5, M22×1.5 маркировка наносится на шестигранник. Для блок-ТЭНов с фланцем G1.5", G2", G3", M48×2, M56×2, M64×3 — на торце фланца.

Типовая запись выглядит так: «ТЭН 100 А 16 Ом 380 В» или «3 кВт, 220 В, AISI 304 (08Х18Н10)». В маркировке по ГОСТ 13268-88 после буквенного кода идёт мощность в киловаттах, затем номинальное напряжение. Если маркировка стёрлась — переходите к измерению сопротивления.

Расчёт напряжения по сопротивлению: формула и пример

Для одноэлементного ТЭНа зависимость простая — по закону Ома:

R = U² / P, где R — сопротивление, Ом; U — напряжение, В; P — мощность, Вт.

Из этой формулы напряжение выражается как U = √(R × P). Но мощность вы тоже не знаете напрямую, поэтому действуют от обратного: замеряют сопротивление мультиметром и сравнивают с табличными значениями для стандартных мощностей и напряжений.

Обратите внимание на колонку «звезда». В трёхфазной сети 380 В при соединении звездой на каждый элемент приходит фазное напряжение 220 В (380 В / √3 ≈ 220 В). Поэтому сопротивление элемента при звезде совпадает со значением для однофазной сети 220 В. Для треугольника — на элементе полные 380 В, сопротивление втрое больше.

Трёхфазное подключение: звезда или треугольник

В промышленности чаще встречаются блок-ТЭНы на 380 В. Конструктивно это несколько трубчатых элементов (петель), объединённых общим фланцем. Схема соединения петель выбирается на заводе под параметры сети заказчика.

• Звезда — на элемент приходит 220 В. Сопротивление ветви рассчитывается по формуле R = U² / (3 × P). Для блока 9 кВт (3 элемента по 3 кВт): R = 380² / (3 × 3000) ≈ 16,1 Ом на элемент. Суммарный линейный ток: I = 9000 / (√3 × 380) ≈ 13,7 А.
• Треугольник — на элемент приходит 380 В. Сопротивление ветви R = U² / P. Для элемента 3 кВт: R = 380² / 3000 ≈ 48,1 Ом.

Перед замером сопротивления обязательно обесточьте установку, слейте воду или технологическую жидкость и снимите перемычки с клеммной колодки. Иначе мультиметр покажет суммарное сопротивление параллельных ветвей, а не отдельного элемента.

Напряжение по конструктивным признакам

Когда паспорт утерян, а клеммы обгорели, оцените конструкцию:

• Количество выводов. Один ТЭН с двумя выводами — почти всегда 220 В. Три вывода на блок-ТЭНе — звезда, шесть выводов — можно собрать и звезду, и треугольник, перемычками выбирается схема.
• Диаметр и длина. Компактные патронные ТЭНы для термопластавтоматов (диаметр от 4 до 32 мм, длина от 30 до 6000 мм) чаще делают на 220 В. Фланцевые блок-ТЭНы для ёмкостей и котлов — на 380 В.
• Изоляторы на выводах. Керамические втулки увеличенного размера рассчитаны на линейное напряжение 380 В между соседними клеммами. У ТЭНов на 220 В изоляторы компактнее — межклеммное расстояние там меньше.

Если конструктивные признаки противоречат друг другу, решающий критерий — допустимая нагрузка на спираль. ТЭН на 380 В, включённый в сеть 220 В, теряет 70% мощности (отношение квадратов напряжений: 220²/380² ≈ 0,34). ТЭН на 220 В, включённый в 380 В, сгорает за секунды — спираль перегревается и замыкает на оболочку.

Допуски по ГОСТ 13268-88

При расчёте учитывайте нормативные отклонения. По ГОСТ 13268-88 допуск по мощности составляет +5/−10%. В пересчёте на сопротивление это даёт несимметричный допуск −4/+11%. То есть ТЭН с номиналом 48,1 Ом может реально показывать от 46,2 до 53,4 Ом и при этом оставаться годным. Разброс в 15% нормален для нагревателя с рабочей температурой 400–600 °C.

Поэтому сверяйте замер не с точкой, а с диапазоном. Если мультиметр показывает 50 Ом вместо 48,1 — не бракуйте ТЭН. А вот если вместо 48,1 видите 16 Ом — перед вами элемент на 220 В (или треугольник перепутан со звездой).

Типовая ошибка закупки: «лишние» 0,5 кВт

Частая ситуация: заказчик ищет ТЭН «на 6 кВт» и берёт первый попавшийся с шильдика. В результате нагреватель на 220 В ставят в трёхфазную сеть 380 В через блок управления — и мощность падает до 2 кВт, а технологический процесс замедляется. Либо наоборот: блок-ТЭН 380 В подключают в 220 В — и масло в гидропрессе не нагревается до рабочей температуры.

Серийный ТЭН из розницы почти никогда не совпадает с вашей задачей по трём параметрам одновременно: мощность, габарит, резьба. Под заказ изготавливают ТЭН с точным сопротивлением под ваше напряжение, с нужной длиной (от 30 до 6000 мм) и диаметром (от 4 до 32 мм), с фланцем под вашу посадочную поверхность. Материал оболочки подбирают под среду: сталь 10 для воздуха и масла, AISI 304 (08Х18Н10) для воды и пара до 200 °C, цельнотянутая труба 12Х18Н10Т для пищевых и агрессивных сред, титан для хлоридов и гальванических ванн.

Итоговая последовательность действий

1. Ищите маркировку на корпусе или в паспорте изделия.
2. Обесточьте установку, слейте среду, снимите перемычки.
3. Замерьте сопротивление каждого элемента мультиметром.
4. Сравните с таблицей для 220 В, звезды 380 В и треугольника 380 В.
5. Учтите допуск +5/−10% по мощности по ГОСТ 13268-88.

Точный ответ на вопрос «220 или 380» даёт сочетание сопротивления и схемы включения. Для однофазной сети — всегда 220 В. Для трёхфазной — замерьте сопротивление и сопоставьте с мощностью: 16 Ом при 3 кВт означает звезду 380 В, 48 Ом — треугольник 380 В.

Пришлите чертёж, эскиз или фото старого ТЭНа с линейкой — технолог пересчитает мощность и напряжение под вашу схему и вернёт срок в течение рабочего дня.
