ТЭН для парогенератора 3 кВт 220 В из нержавейки: подбор параметров, цена и сроки
3000 Вт при 220 В - это ток 13,6 А, автомат на 16 А и медный провод от 2,5 мм². Оболочка - нержавейка AISI 321, сопротивление исправного ТЭНа 16,1 Ом, по ГОСТ 13268-88 коридор 15,4-17,9 Ом. Патронный ТЭН такой мощности при заказе от 10 шт стоит 3 970-4 350 ₽ за штуку (уровень «норма», price-calculators.vercel.app), срок изготовления 7-14 рабочих дней. Дальше - почему парогенератор чаще всего убивает сэкономленная защита от сухого хода, и при чём тут на самом деле накипь.

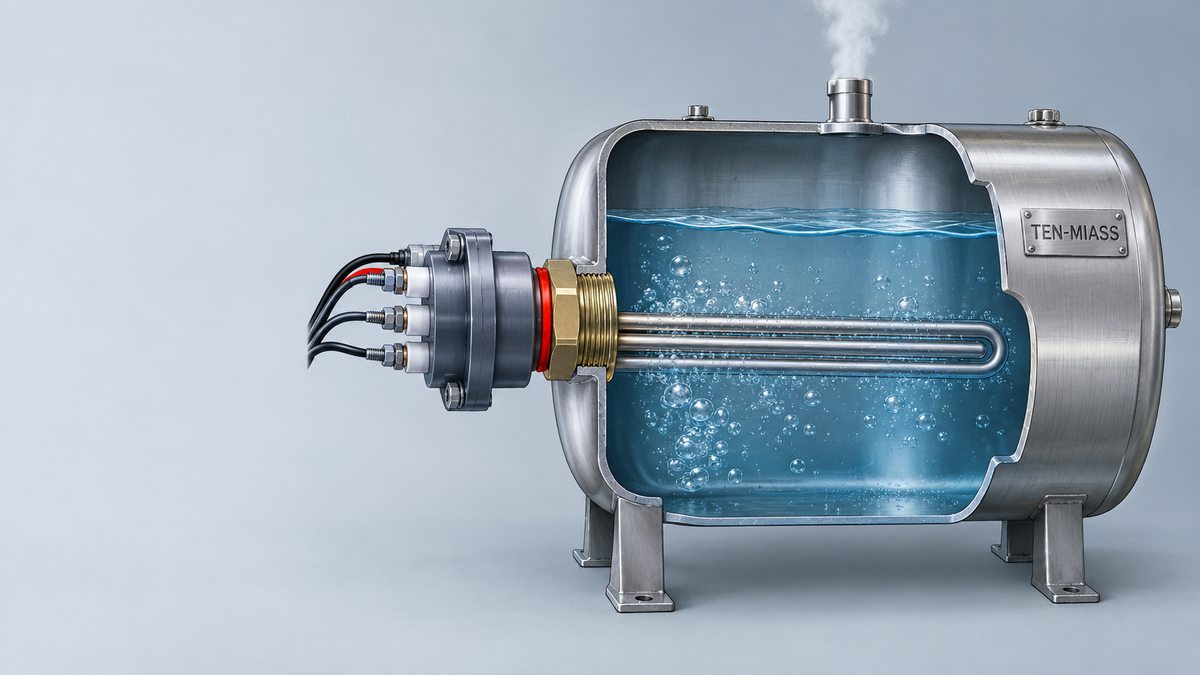

Патронный ТЭН в разрезе бака парогенератора: греющая часть трубки под водой, клеммы и изоляторы - на сухой стороне, снаружи штуцера.
Главная ошибка - не накипь, а сэкономленная защита от сухого хода
В сервисных историях виноватой почти всегда называют накипь. Она правда снижает ресурс, но делает это медленно: слой 2-3 мм наращивается месяцами, трубка греется дольше, темнеет, и к моменту прогара мастер уже видел десяток похожих ТЭНов. Сухой ход работает иначе. Датчик уровня закис или залип в открытом положении, бак не успел набрать воду, контроллер подал питание - и трубка диаметром 10 мм при 3 кВт остаётся без воды: удельная нагрузка около 32 Вт/см² приходится прямо на воздух вместо воды. Для воздушного режима это в 10-15 раз выше допустимого. Магнезитовая изоляция внутри не успевает отвести тепло, нихромовая нить локально плавится за 10-30 секунд. На трубке в этом месте остаются вздутие или сквозной прогар - совсем не похоже на тёмные пятна от накипи.
Когда клиент заказывает замену «точно такую же», но экономит на поплавковом или электродном датчике уровня - он через один-два месяца получает тот же звонок мастеру. Нержавейка AISI 321 тут бессильна: она держит коррозию в паровой среде, но не держит прямой перегрев без теплоотвода.
Три признака поломки - и что менять на самом деле
| Признак | Причина | Что менять |
|---|---|---|
| Нагрев идёт медленнее обычного, на трубке светлый плотный налёт | Накипь от жёсткой воды, слой снижает теплопередачу | Промывка лимонной кислотой раз в 1-3 месяца; при заказе нового ТЭНа - увеличить длину трубки, чтобы снизить удельную нагрузку |
| УЗО или автомат выбивает сразу при включении, иногда «бьёт» корпус | Пробой изоляции - влага попала в клеммную головку через неплотное уплотнение | Проверить герметичность головки и прокладки; при пробое изоляции трубка уже повреждена изнутри, помогает только замена ТЭНа целиком |
| ТЭН вздулся или прогорел в первые недели работы, накипи почти нет | Сухой ход - включение без воды из-за неисправного или грязного датчика уровня | Заменить датчик уровня; заказывать ТЭН со встроенным термопредохранителем, который отключает нагрев раньше, чем трубка перегреется насухую |
Как мощность 3 кВт получилась из расчёта, а не взята «с запасом»
Заявка клиента: домашняя парная (хаммам), бак 2 литра, нужен выход пара не меньше 2 кг/ч и время прогрева бака до рабочей температуры не больше 8 минут. Расчёт мощности нагрева бака ведётся по формуле P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур в °C, t - время в часах, P - мощность в кВт.
V = 2 л, ΔT = 80 °C (вода из крана 20 °C → 100 °C), t = 8 мин = 0,1333 ч.
P = 0,00116 × 2 × 80 / 0,1333 ≈ 1,39 кВт
Скрытая теплота испарения воды r ≈ 2260 кДж/кг. На 2 кг пара в час нужно:
Q = 2 × 2260 = 4520 кДж/ч = 4520 / 3600 ≈ 1,26 кВт
Итого на пике, когда бак ещё не прогрелся, а пар уже нужно подавать: 1,39 + 1,26 ≈ 2,65 кВт. Добавляем запас на теплопотери через стенки бака и постепенное снижение теплоотдачи от накипи - получаем стандартные 3 кВт. Это и есть ответ на вопрос «почему не взяли 2 кВт»: при 2 кВт бак не успевал бы держать заявленный расход пара без пауз.
Коридор сопротивления по ГОСТ 13268-88 для 3 кВт 220 В
ГОСТ нормирует допуск не сопротивления, а мощности: +5 % / −10 % от номинала. Через R = U²/P коридор получается несимметричным:
| Параметр | Расчёт | Значение |
|---|---|---|
| Номинальное сопротивление | 220² / 3000 | 16,1 Ом |
| Верхняя граница мощности (+5 %) | 3000 × 1,05 | 3150 Вт → R = 220²/3150 = 15,4 Ом |
| Нижняя граница мощности (−10 %) | 3000 × 0,90 | 2700 Вт → R = 220²/2700 = 17,9 Ом |
Рабочий коридор: 15,4-17,9 Ом. Мультиметр на пределе 200 Ом, щупы на клеммы ТЭНа при отключённом питании. Меньше 15,4 - мощность выше нормы, греет агрессивнее расчёта. Больше 17,9 - часть нити нихрома уже деградировала, мощность упала, пар будет слабее заявленного даже при исправном датчике уровня.
Что прислать нам для точного расчёта
- Фото старого ТЭНа с двух ракурсов, с линейкой рядом
- Длина активной (греющей) зоны трубки, мм
- Диаметр трубки, мм
- Тип резьбы или фланца (M22×1,5, G1/2, G3/4 и т.п.)
- Расстояние между выводами - если ТЭН U-образный или петлевой
- Напряжение (220 В) и мощность (3 кВт)
- Длина и тип проводов на клеммах, нужна ли термостойкая оплётка
- Нужен ли встроенный термопредохранитель от сухого хода
- Количество штук - от него зависит цена за единицу
Если старый ТЭН разрушен полностью и мерить нечего - пришлите фото посадочного места в баке с линейкой. Этого обычно достаточно, чтобы восстановить размеры.
Нужен ТЭН 3 кВт для парогенератора под конкретный бак?
Делаем по вашим размерам и чертежу, от 1 штуки. Срок 7-14 рабочих дней, отгрузка по РФ и в Казахстан.
Оформить заказПохожие конфигурации, если 3 кВт не точно ваш случай
Этот же расчёт и материал применимы к ТЭНу для парогенератора душевой кабины на 3 кВт - там разобран вариант с прямым или U-образным патронным нагревателем конкретно под компактную кабину. Если мощности одного элемента не хватает (баня, химчистка, небольшое пищевое производство), собираем несколько ТЭНов на одном фланце - пример готовой конфигурации: блок ТЭН 220 В 3 кВт из AISI321 с тремя элементами и общей резьбой G1½". Для промышленных парогенераторов на 380 В с рабочим давлением до 6 атм - отдельная статья про ТЭНы для парогенераторов от прачечной до хаммама.
