Блок ТЭН 220В на 3 кВт из AISI321: что видно на чертеже и как повторить под свой котёл
Три нагревательных элемента на одном фланце, трубка диаметром 8 мм из стали AISI321, монтажная резьба G1½" и общий вылет 296 мм. Такой блок закрывает бытовой и мелкосерийный промышленный нагрев воды, а по чертежу его легко пересчитать под другую мощность или посадку.
Блок собран из трёх отдельных ТЭНов, выведенных на общий фланец. Каждый элемент запрессован в трубку Ø8 мм из нержавеющей стали AISI321 — это марка с титановой стабилизацией, она держит межкристаллитную коррозию при длительном нагреве, поэтому идёт на воду и слабые растворы, а не только на воздух. Питание однофазное, 220 В, суммарная мощность 3 кВт при удельной нагрузке на поверхность около 9,66 Вт/см². Для воды это спокойный режим: трубка не перекаливается, накипь нарастает медленнее.
Габариты и посадка — прямо с чертежа

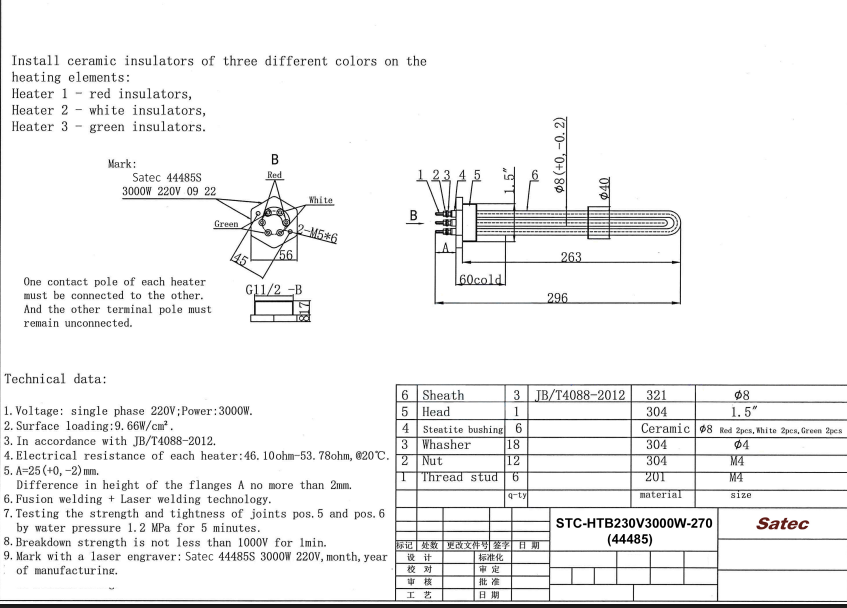

Заводской чертёж отвечает на первые три вопроса снабженца: куда встанет, какая резьба, где горячая зона. Полная длина элемента 296 мм, активная (греющая) часть 263 мм, холодный концевой участок 60 мм — как раз он проходит через фланец и клеммную зону, где нагрева быть не должно. Монтаж через резьбу G1½", штуцеры выведены под G1/8" DN6. Оболочка Ø8 мм, сталь 321 по JB/T4088-2012, на каждом элементе керамические изоляторы трёх цветов — это разметка фаз при сборке.
Характеристики
| Мощность | 3 кВт |
|---|---|
| Напряжение | 220 В, однофазное |
| Число элементов | 3 шт на общем фланце |
| Материал трубки | нержавеющая сталь AISI321 |
| Диаметр трубки | 8 мм |
| Полная длина | 296 мм (активная зона 263 мм, холодный конец 60 мм) |
| Монтажная резьба | G1½" |
| Штуцеры | G1/8" DN6 |
| Удельная нагрузка | ≈ 9,66 Вт/см² |
| Стандарт | JB/T4088-2012 |
Где применяется
Такой блок ставят в накопительные водонагреватели, небольшие котлы, теплообменные баки, установки подогрева технической воды. Три элемента вместо одного мощного дают запас: если один выйдет из строя, оставшиеся продолжат греть, а замену можно спланировать без остановки. При работе на воде важно, чтобы горячая зона всегда была под уровнем жидкости — 60-миллиметровый холодный конец как раз задаёт минимальный залив.
Как заказать аналог под свои размеры
Мощность, длина, резьба и материал трубки на этом блоке — не догма. Мы делаем ТЭН и блок ТЭН по вашему чертежу или по образцу: меняем число элементов, вылет под конкретный бак, ставим резьбу G1¼", G2" или фланец, переводим трубку на AISI304, AISI321 или латунь под вашу среду. Если у вас на руках старый блок — пришлите фото шильдика и замер длины, пересчитаем на 220 или 380 В.
Пришлите размеры или фото старого элемента — посчитаем мощность и резьбу, изготовим по чертежу.
Рассчитать и заказать
Частые вопросы
Можно ли поставить такой блок на 380 В?
Да. При переходе на 380 В три элемента соединяют звездой или треугольником, мощность и сопротивление пересчитываются. Укажите нужную схему в заявке, изготовим блок под 380 В с той же посадкой.
Подойдёт ли AISI321 для питьевой воды?
Да, это пищевая нержавейка с титановой стабилизацией, стойкая к коррозии при постоянном нагреве. Для агрессивных растворов подбираем другую марку или трубку из латуни — по составу среды.
Что означает холодная зона 60 мм?
Это концевой участок трубки без спирали. Он проходит сквозь фланец и клеммную коробку, где нагрева быть не должно, и задаёт минимальный уровень воды над греющей частью.
Сделаете блок с другой резьбой, не G1½"?
Да. Ставим G1¼", G2", метрическую резьбу или монтажный фланец под ваше посадочное место. Резьбу и диаметр фланца указывайте в заявке или на чертеже.
Как быстро изготавливаете под заказ?
Серийные типоразмеры отгружаем со склада, изготовление по чертежу обычно занимает несколько рабочих дней в зависимости от партии. Точный срок называем после расчёта.
Как устроен трубчатый ТЭН
- 1Оболочка (труба)Сталь 10, нержавейка или титан — под среду
- 2Нихромовая спиральРезистивный элемент, задаёт мощность
- 3Периклаз MgOНаполнитель: изолирует ток, проводит тепло
- 4Контактный стерженьВывод под подключение питания
- 5Штуцер / герметикКрепление и защита от влаги на выводах
Спираль не касается оболочки — она запрессована в периклаз, который одновременно держит электроизоляцию и отдаёт тепло на трубу.
Материал оболочки под рабочую среду
| Материал | Среда |
|---|---|
| Сталь 10 | Воздух, масло, сухие среды |
| AISI 304 (08Х18Н10) | Вода, пар |
| 12Х18Н10Т | Пищевые и агрессивные среды |
| 316L / Inconel | Агрессивная химия, высокие температуры |
| Титан | Хлориды, кислоты, гальваника, морская вода |
Материал подбирается по среде, а не наоборот. Ошибка в стали — течь и пробой за месяцы вместо лет.
Габариты под чертёж заказчика
Патронные и трубчатые ТЭН изготавливаем по чертежу или как замену вышедшему из строя. Срок 7–14 рабочих дней.
