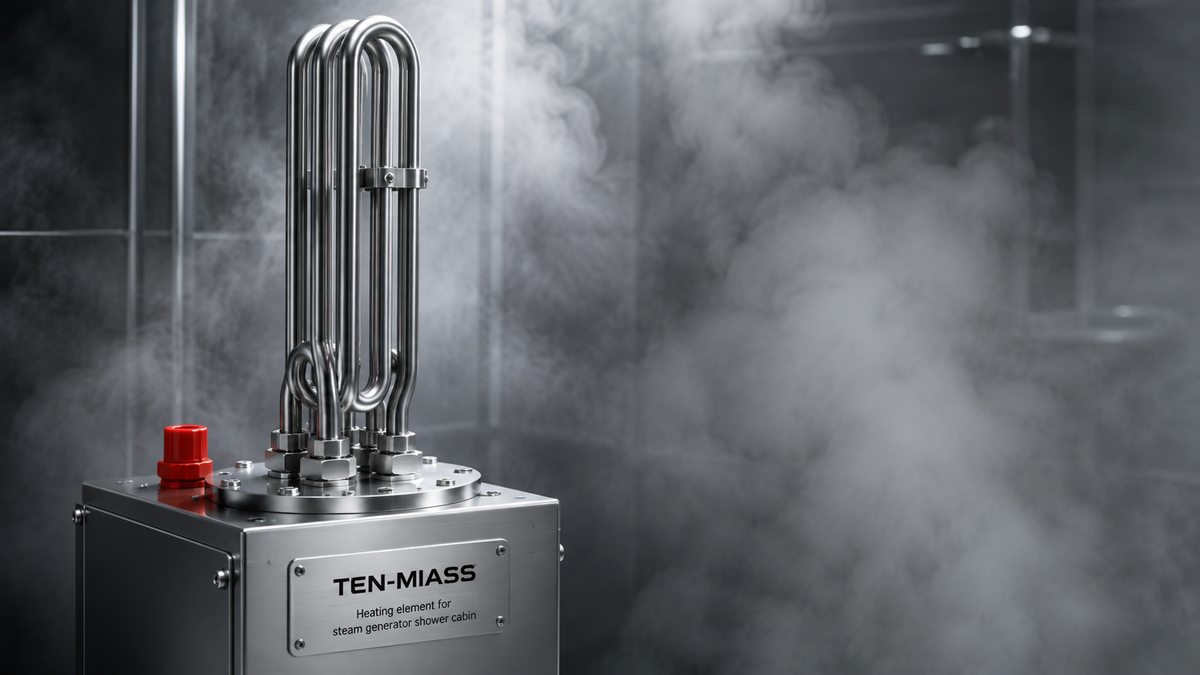

ТЭН для парогенератора душевой кабины: почему сгорает и как заказать замену из нержавейки

Звонок с типичной ситуацией: парогенератор в душевой кабине работал два года, потом перестал давать пар. Мастер вскрыл — ТЭН прогорел. На корпусе нагревателя видны характерные темные пятна. Хозяин хочет просто купить такой же и поставить. Но «такой же» без понимания нескольких параметров превращается в покупку на выброс через полгода.

Ниже — как работает ТЭН в парогенераторе, почему он выходит из строя, что нужно знать при замене и что прислать нам для изготовления точного аналога.

Как парогенератор нагревает воду и при чём здесь ТЭН

В бытовом парогенераторе душевой кабины есть небольшой бак объёмом 0,5-3 литра. В него подаётся вода из системы водоснабжения, ТЭН нагревает её до кипения, образующийся пар через форсунки подаётся в кабину. Цикл: нагрев до 100°C и выше, подача пара, остывание, снова нагрев.

При мощности 3кВт и напряжении 220В рабочий ток нагревателя: I = P/U = 3000/220 = 13,6А. Это значит, что подводящая проводка должна быть сечением не менее 2,5 мм² в медном исполнении, а автоматический выключатель — на 16А. Ставить автомат меньшего номинала нельзя: будет ложно срабатывать. Больше 16А — потеря защиты.

Термоограничитель (биметаллический термостат) встроен в цепь ТЭН: при перегреве выше заданной температуры (обычно 110-130°C) размыкает цепь. Если автоматика не сработала вовремя или термостат уже не работает — ТЭН выходит из строя.

Накипь — главный враг ТЭН в парогенераторе

Водопроводная вода содержит соли кальция и магния. При нагреве они выпадают в осадок прямо на поверхности трубки нагревателя. Слой накипи 1 мм снижает теплопередачу примерно на 10%. Это означает: металл трубки не отдаёт тепло воде в нужном темпе, локальная температура стенки растёт.

При слое накипи 3-4 мм трубка начинает работать в режиме постоянного перегрева. Даже при нормальном уровне воды в баке нагреватель фактически работает как ТЭН в воздушной среде — а для этого он не рассчитан. Результат: прогар трубки или пробой изоляции.

Вывод практический: в регионах с жёсткой водой (Урал, Поволжье, Западная Сибирь) парогенераторы требуют промывки лимонной кислотой раз в 3-4 месяца. Это простая процедура — 100 г лимонной кислоты на литр воды, запустить цикл без пара, слить.

Почему нержавейка AISI 321, а не медь

В старых советских приборах ТЭН делали из меди. Медь хорошо проводит тепло, легко гнётся, дешевле обрабатывается. Но в паровой среде медь окисляется: поверхность покрывается оксидной плёнкой, затем отслаивается прямо в пар, который вы вдыхаете. Механическая прочность тоже падает при длительном нагреве.

Нержавеющая сталь AISI 321 (отечественное обозначение 12Х18Н10Т) содержит не менее 17-19% хрома и стабилизирующую добавку титана. Именно титан не даёт стали разупрочняться при температурах 400-850°C — это называется стойкостью к межкристаллитной коррозии. Для парогенератора, где трубка работает при 100-120°C в постоянном контакте с паром и конденсатом, AISI 321 — технически обоснованный выбор, не маркетинговый.

Признаки неисправного ТЭН: диагностика до разборки

Парогенератор можно проверить до демонтажа. Три признака того, что именно ТЭН вышел из строя, а не электроника или термостат:

• Кабина включается, контроллер показывает нагрев, но пар не появляется даже через 10-15 минут прогрева
• Срабатывает автомат 16А сразу после включения парогенератора — характерно для короткого замыкания в нагревателе или пробоя изоляции
• Запах горелого из нижней части кабины или из технического отсека парогенератора

После демонтажа — мультиметром. ТЭН 3кВт 220В в исправном состоянии имеет сопротивление R = U²/P = 220²/3000 = 48400/3000 = 16,1 Ом. Поставьте мультиметр на 200 Ом и замерьте между клеммами. Бесконечность — обрыв нити нихрома (классическое выгорание). Близко к нулю — замыкание внутри трубки. Далее проверьте изоляцию: один щуп на клемму, второй на трубку. Должна быть бесконечность. Если меньше 1 МОм — пробой изоляции, ТЭН опасен при работе в воде.

Форма ТЭН: прямой или U-образный

В бытовых парогенераторах для душевых кабин встречаются два типа нагревателей:

Прямой (патронный). Трубка без изгибов, ввинчивается через резьбовой штуцер. Длина рабочей части обычно 200-350 мм, диаметр 8-12 мм. Резьба чаще всего M22x1,5 или дюймовая G1/2. Этот тип проще заменить: вывинтил, вкрутил новый.

U-образный (петлевой). Трубка согнута в форме буквы U или петли. Оба вывода выходят через один фланец или через два штуцера с разных сторон бака. Важный параметр — расстояние между центрами трубок на выходе: разница в 5 мм означает несовместимость.

Если старый ТЭН уже не читается — снимите фото посадочного места в парогенераторе с линейкой рядом. Этого достаточно, чтобы определить тип и размеры.

Удельная мощность: почему длина трубки имеет значение

Помимо суммарной мощности 3кВт, важна плотность нагрузки на единицу поверхности. Слишком короткая трубка при той же мощности перегревается сильнее — накипь нарастает быстрее, ресурс падает.

В воде допустимая удельная мощность для ТЭН — до 8-10 Вт/см². При трубке диаметром 10 мм и рабочей длине 350 мм площадь поверхности: S = π × 1,0 см × 35 см = 110 см². Нагрузка: 3000 Вт / 110 см² = 27 Вт/см². Это выше нормы, но парогенераторы работают с биметаллическим термоограничителем, который отключает нагрев при перегреве — это компенсирует повышенную плотность. Тем не менее, для продления ресурса лучше заказывать ТЭН с рабочей длиной не меньше заводского оригинала.

Ошибки при самостоятельном подборе замены

Типичная история: хозяин приходит в магазин сантехники, видит ТЭН примерно похожей формы, покупает, ставит. Через три месяца — снова сгорел. Почему:

• Купили ТЭН для водонагревателя, не для парогенератора. Посадочная резьба M26x1,5 не совпала с M22x1,5 в кабине, подмотали ФУМ-ленту. Подтекает, контакт ненадёжный.
• Взяли трубку из обычной стали. В паровой среде ржавчина появляется уже через 2-3 месяца.
• Мощность 2кВт вместо 3кВт. Парогенератор не выходит на режим, контроллер держит ТЭН включённым постоянно — нагреватель работает без пауз и перегревается.
• Длина рабочей части на 20 мм больше, чем у оригинала. ТЭН упёрся в стенку бака, металл трётся об металл, вибрация от помпы проминает трубку.

Суть проста: размеры оригинала нужно замерить до покупки, а не подбирать «на глаз».

Как мы изготавливаем ТЭН для парогенератора

Принимаем заявку, уточняем параметры, делаем расчёт. Нихромовая спираль укладывается в стальную трубку из AISI 321, пространство заполняется оксидом магния (MgO) — он обеспечивает электрическую изоляцию и передаёт тепло к трубке. Затем трубка обжимается для уплотнения магнезита. Концы заваривают или запрессовывают контактные штыри под нужный тип клемм.

Срок — 7-14 рабочих дней. Берём от одной штуки: не нужно ждать попутного заказа от другого клиента. Отгрузка СДЭК или ПЭК.

Если старый ТЭН полностью разрушен и замерить нечего — присылайте фото посадочного места в парогенераторе с линейкой. Обычно из этого фото можно восстановить ключевые размеры и предложить подходящую конфигурацию.
