ТЭН для нагрева масла: как выбрать и заменить

Ваттная нагрузка ТЭН для масла с постоянной циркуляцией — 2,5-3,5 Вт/см², для стоячего вязкого масла — всего 1,0-2,0 Вт/см². У воды в потоке для сравнения 8-12 Вт/см². Поставить в масляный бак ТЭН, посчитанный по «водяным» правилам, и через один-два месяца трубка обрастает нагаром или при включении сразу выбивает автомат. Дальше — как разобраться, какое у вас масло, и что делать, если старый нагреватель уже сгорел.

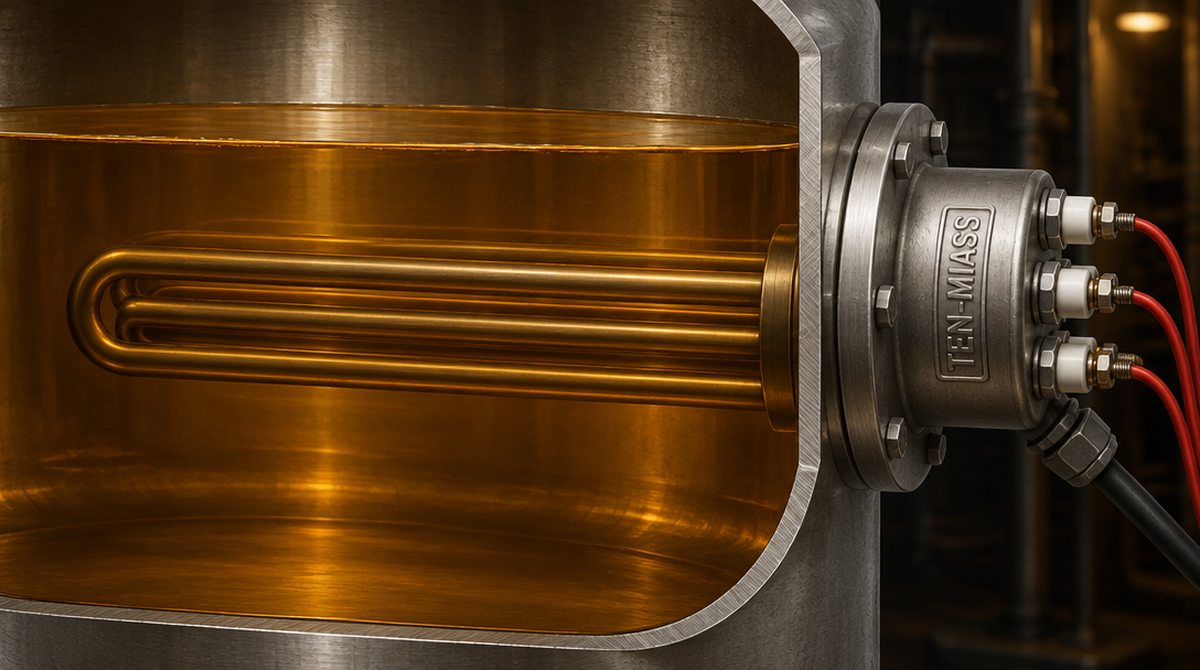

ТЭН в разрезе внутри бака с маслом, контакты снаружи на сухой стороне фланца

Опубликовано 30 сентября 2026 · ТЭН-Миасс

Какое у вас масло — от этого зависит всё

«ТЭН для масла» на практике означает четыре разных задачи. Материал оболочки и допустимая мощность на квадратный сантиметр у них разные, и путаница между ними — самая частая причина, почему новый нагреватель сгорает почти сразу.

Тип масла	Где встречается	Материал оболочки	Ваттная нагрузка
Трансформаторное (диэлектрическое)	Маслонаполненные трансформаторы, вводы, циркуляция насосом	Нержавейка AISI 304 — не загрязняет масло, не портит электрическую прочность	2,5-3,5 Вт/см²
Техническое, гидравлическое	Консервация деталей, смазка, гидросистемы, бак без циркуляции	Сталь 10 (углеродистая)	1,0-2,0 Вт/см²
Растительное пищевое	Фритюрницы, линии обжарки, постоянное перемешивание	Нержавейка 08Х18Н10Т (пищевой контакт)	1,5-2,5 Вт/см²
Индустриальный теплоноситель	Термомасляные котлы, замкнутый контур с насосом	Сталь 10, при высокой рабочей t — жаростойкая	1,0-2,0 Вт/см²

Циркуляция и перемешивание поднимают допустимую нагрузку к верхней границе диапазона. Стоячее масло, особенно вязкое техническое или ещё не прогретый теплоноситель в термомасляном котле, держит только нижнюю.

Почему в масле нельзя ставить водяной ТЭН

У масла ниже теплоёмкость и хуже конвективный отвод тепла от трубки, чем у воды. Поэтому один и тот же ТЭН, который отлично работает в воде, в масле локально перегревается.

Пример на цифрах. Трубчатый ТЭН 1,5 кВт, диаметр 13 мм, активная длина 1200 мм. Площадь активной части S = π × 1,3 × 120 = 490 см². Ваттная нагрузка q = 1500 / 490 = 3,06 Вт/см². Для циркулирующего трансформаторного масла это норма, коридор 2,5-3,5 Вт/см². Тот же самый ТЭН в стоячей ванне технического масла, где допустимо только 1,0-2,0 Вт/см², даёт превышение в 1,5 раза.

Что происходит при перегрузе. Трубка локально перегревается, масло на поверхности коксуется тонкой плёнкой. Нагар работает как теплоизолятор, под ним температура металла растёт ещё выше, процесс идёт по нарастающей, пока не прогорит спираль внутри. Снаружи это выглядит как «ТЭН отработал два месяца и сдох», хотя причина заложена ещё на этапе подбора.

Выбивает автомат: четыре типичных случая

Разбираем по прозвонке и по симптомам, что чаще всего стоит за жалобой «поставили ТЭН, а он либо не греет, либо бьёт автоматом».

Признак	Причина	Что делать
Автомат или УЗО срабатывает сразу при включении	Пробой изоляции на корпус: под слоем масла на дне скопился конденсат или отстой воды	Слить отстой, замерить сопротивление изоляции мегомметром (норма выше 1 МОм), при пробое менять ТЭН
Масло у трубки темнеет, пахнет горелым, автомат выбивает через 10-20 минут работы	Превышена ваттная нагрузка для застойного масла, локальный перегрев и коксование	Пересчитать q под реальные условия, увеличить активную длину или снизить мощность, наладить циркуляцию
Старый ТЭН по паспорту такой же, а новый сгорает за 2-3 месяца	При замене скопировали мощность и диаметр без пересчёта под конкретное масло и условия эксплуатации	Не копировать слепо характеристики, присылать данные по своему баку заново
Нагрев идёт заметно медленнее прежнего при той же мощности	Слой нагара или отложений на трубке снижает теплопередачу	Почистить бак, заменить масло с выработанным ресурсом, проверить ТЭН на коксование

Пример расчёта мощности

Заявка: бак технического масла 150 л для консервации металлических деталей, нужно нагреть с 15 до 60 °C за час, чтобы состав лучше затекал в резьбу и пазы.

P = (m × c × ΔT) / t × K

m — масса масла, кг (плотность технического масла около 0,86 кг/л)
c — удельная теплоёмкость масла, около 1,8 кДж/(кг·°C)
ΔT — разница температур, °C
t — время нагрева, с
K — коэффициент тепловых потерь через стенки бака, 1,3-1,5

Масса масла: 150 × 0,86 = 129 кг. P = (129 × 1,8 × 45) / 3600 × 1,35 ≈ 3,92 кВт, округляем до 4 кВт с запасом.

Для воды в этой же формуле c = 4,2 кДж/(кг·°C), больше чем вдвое. Если по ошибке взять для расчёта масла коэффициент воды, мощность занизится почти вдвое, и бак будет греться в два раза дольше расчётного времени.

Что прислать, чтобы посчитали точно

Тип и марка масла, рабочая температура применения
Объём бака или ёмкости в литрах
Начальная и целевая температура, время на разогрев
Есть ли циркуляция или перемешивание, либо масло стоит неподвижно
Диаметр и резьба штуцера или фланца, глубина погружения активной части
Фото или чертёж старого ТЭНа с маркировкой, если меняем на аналог

Нужен ТЭН под конкретное масло и бак?

Посчитаем ваттную нагрузку и мощность по вашим цифрам, изготовим от 1 шт. Трубчатые ТЭН для масла — от 1470 ₽^*, оребрённые и блочные варианты для термомасляных систем — расчёт по фото в день обращения.

Оформить заказ

* Цены при закупке от 10 шт., уровень «норма». Точный расчёт под ваш чертёж и партию — в день обращения.

Частые вопросы

Почему выбивает автомат при включении ТЭН в масле?

Чаще всего пробита изоляция на корпус: в баке под слоем масла скопился конденсат или отстой воды, туда попала спираль. Проверьте сопротивление изоляции мегомметром, норма выше 1 МОм. Если ниже — ТЭН менять, а бак чистить от отстоя перед установкой нового.

Какая ваттная нагрузка допустима для ТЭН в масле?

2,5-3,5 Вт/см² для масла с постоянной циркуляцией и 1,0-2,0 Вт/см² для стоячего вязкого масла. У воды в потоке для сравнения 8-12 Вт/см². Превышение верхней границы даёт коксование плёнки на трубке и перегрев спирали.

Чем отличается ТЭН для трансформаторного масла от технического?

Для трансформаторного масла оболочку делают из нержавеющей стали AISI 304 — она не загрязняет масло продуктами окисления, что важно для электрической прочности. Для технического и гидравлического масла в закрытом баке достаточно углеродистой стали 10.

Можно ли поставить обычный водяной ТЭН в масляный бак?

По посадке и резьбе да, по расчёту нет. Водяной ТЭН обычно рассчитан на ваттную нагрузку 3-8 Вт/см², для масла это в 1,5-3 раза больше допустимого. Трубка перегреется, масло начнёт коксоваться на поверхности, ресурс упадёт до 1-3 месяцев вместо года и больше.

Почему ТЭН в масле сгорает быстрее, чем в воде?

У масла ниже теплоёмкость и хуже конвективный отвод тепла от трубки. При той же ваттной нагрузке масло не успевает уносить тепло от оболочки, локальная температура на трубке растёт, масло коксуется прямо на металле, а нагар ускоряет перегрев по нарастающей.

Как подобрать ТЭН для термомасляного котла?

Важны два параметра: ваттная нагрузка не выше 1,0-2,0 Вт/см² на входе в контур, пока теплоноситель холодный и густой, и материал оболочки под рабочую температуру контура. Пришлите объём контура, марку теплоносителя и рабочую температуру, посчитаем мощность и активную длину.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
