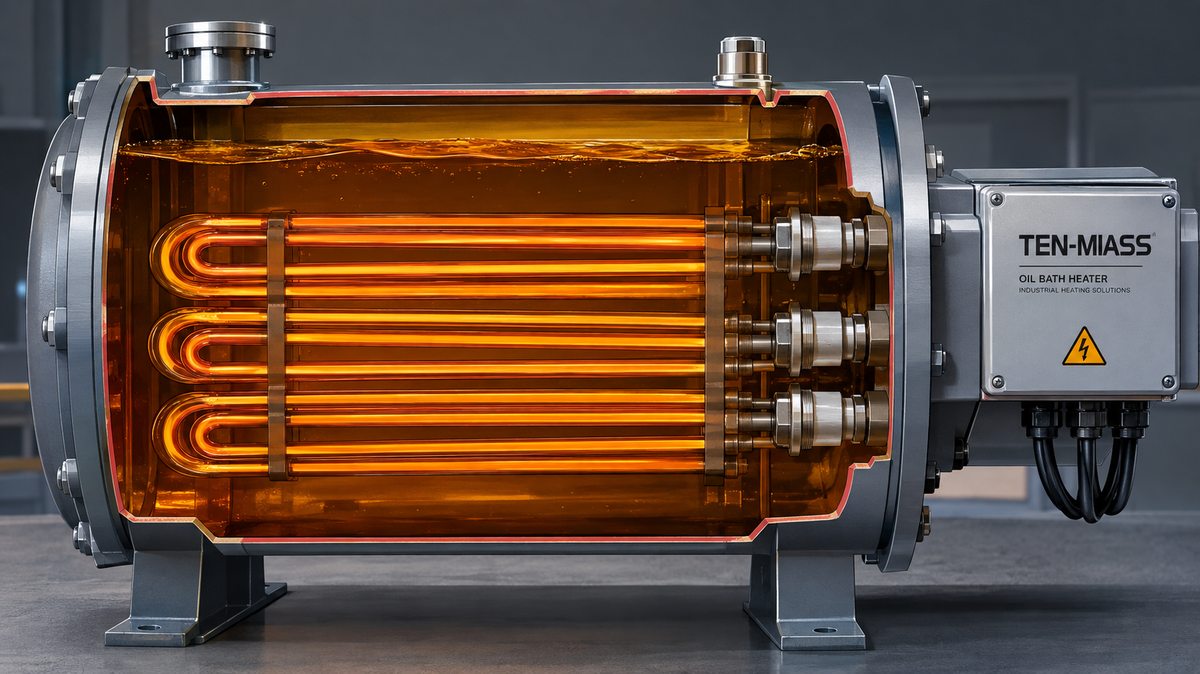

Почему масло — не вода, и что это значит для ТЭНа
Вода отводит тепло от поверхности трубки в 5-7 раз эффективнее масла. Это значит, что ТЭН, рассчитанный под воду с нагрузкой 3-5 Вт/см², в масле сгорит за несколько часов. Поверхность трубки перегреется, масло начнёт коксовать прямо на металле, и ТЭН выйдет из строя — не из-за бракованной детали, а из-за неверно выбранного параметра.
Верхняя граница удельной нагрузки для масла — 1,5 Вт/см² при хорошей циркуляции. Если масло стоит без перемешивания, лучше ограничиться 1,0 Вт/см². Это правило применяют к трансформаторному маслу, гидравлическому, термальному — любому минеральному.
Практический вывод: при той же мощности ТЭН для масла должен быть длиннее или состоять из нескольких трубок с большей суммарной площадью. Два ТЭН-а по 1,5 кВт с суммарной площадью 800 см² служат дольше, чем один ТЭН 3 кВт с площадью 300 см².
Материал трубки: почему сталь 10, а не нержавейка
Масло — не агрессивная среда. Оно не окисляет углеродистую сталь при рабочих температурах до 250-300°C. Сталь 10 (по ГОСТ 1050) стоит примерно вдвое дешевле AISI 304 и по теплопроводности немного лучше. Нержавейка в масле — переплата без технической причины.
Исключения, когда нержавейка обоснована:
- масло содержит кислоты, сульфиды или промывочные добавки с хлором
- ТЭН периодически достают и промывают химией
- требования заказчика или регулятора прямо указывают AISI 304/316
Для термальных масел типа Thermex с рабочей температурой 280-320°C подходит та же сталь 10, но важна правильная удельная нагрузка и хорошая циркуляция теплоносителя.
Расчёт мощности: конкретный пример
Задача: нагреть масляную ванну объёмом 100 литров с 20°C до 80°C за 2 часа. Масло минеральное, плотность 0,9 кг/л, теплоёмкость 1,9 кДж/кг·°C.
| Параметр | Значение | Формула / источник |
|---|---|---|
| Масса масла | 90 кг | 100 л × 0,9 кг/л |
| Теплоёмкость масла | 1,9 кДж/кг·°C | справочное |
| Температурный перепад | 60°C | 80 - 20 |
| Нужная теплота Q | 10 260 кДж | 90 × 1,9 × 60 |
| Время нагрева | 7 200 с | 2 ч × 3600 |
| Мощность расчётная | 1,43 кВт | 10 260 / 7 200 |
| Мощность с запасом 20% | 1,7 кВт | 1,43 × 1,2 |
Итог: для ванны 100 л достаточно одного ТЭНа мощностью 2 кВт (стандартный ближайший номинал). Площадь поверхности при нагрузке 1,0 Вт/см²: 2000 Вт / 1,0 = 2000 см². Для трубки диаметром 12 мм это П-образный ТЭН с плечом около 250 мм с каждой стороны.
Как правильно заменить ТЭН в масляной системе
Главная ошибка при замене — спешка. Масло при 80°C обжигает, а масляная среда не прощает перекосов при установке: потекут уплотнения, потеряется контакт фланца.
- Отключите питание и дайте системе остыть до 40°C — это 40-60 минут после отключения нагрева.
- Слейте масло из зоны фланца. Полный слив не нужен, достаточно опустить уровень ниже фланца на 5-10 см.
- Открутите фланец. Момент затяжки болтов М10 при установке — 12-15 Н·м, при откручивании нередко больше из-за прикипания. Пользуйтесь моментным ключом.
- Проверьте посадочное место: зачистите от нагара, осмотрите уплотнительное кольцо. Если кольцо сплющено или потрескалось — меняйте на новое того же материала (паронит или фторопласт).
- Установите новый ТЭН. Не ставьте с перекосом. Болты затягивайте по диагонали в три прохода, финальный момент 12-15 Н·м.
- Залейте масло, включите циркуляционный насос на 5 минут без нагрева — убедитесь в отсутствии течи.
- Пробный прогрев: поднимите температуру до 50°C, выдержите 10 минут, проверьте ток. Отклонение от номинала более 5% — повод проверить соединения и изоляцию.
Типовые применения и характеристики
| Применение | Рабочая температура | Удельная нагрузка | Типовая мощность |
|---|---|---|---|
| Трансформаторное масло | до 90°C | 1,0-1,5 Вт/см² | 1-6 кВт |
| Гидравлическое масло | до 60°C | 0,8-1,2 Вт/см² | 0,5-3 кВт |
| Закалочная ванна | 80-200°C | 1,0-1,5 Вт/см² | 5-30 кВт |
| Термальное масло (Thermex) | 200-320°C | 0,8-1,0 Вт/см² | 10-100 кВт |
Диаметр трубки: 8-32 мм. Длина: от 100 до 3000 мм. Форма: прямая, П-образная, спиральная под конкретную геометрию ванны. Всё изготавливается по чертежу заказчика.
