Какая удельная мощность ТЭН подходит для нагрева масла?

Для минерального масла допустимая удельная поверхностная нагрузка составляет 0.8–1.5 Вт/см². При превышении этого значения масло коксуется на поверхности ТЭН, что приводит к перегреву и перегоранию. Для термостабильных синтетических масел верхняя граница чуть выше — до 1.8 Вт/см².

Из какой стали делают ТЭН для масляных сред?

Для минеральных и гидравлических масел хорошо подходит сталь 10 (углеродистая) или нержавейка AISI 304 / 08Х18Н10. Если масло содержит присадки на основе серы или работает при температурах выше 150 °C — рекомендуется AISI 321 (08Х18Н10Т), она устойчива к межкристаллитной коррозии при длительном нагреве.

Как рассчитать мощность ТЭН для гидравлического пресса?

Формула: P = (m × c × ΔT) / t, где m — масса масла в кг, c = 1.9 кДж/(кг·°C) — удельная теплоёмкость масла, ΔT — разница температур (рабочая минус начальная), t — время разогрева в секундах. Полученное значение умножьте на коэффициент 1.3–1.5 для компенсации тепловых потерь через стенки бака.

Почему ТЭН для масла сгорает быстро?

Чаще всего причина — завышенная удельная нагрузка (более 1.5 Вт/см² для обычного масла) или включение ТЭН без масла. Второй частый случай — засорение фильтров: масло перестаёт циркулировать, зона вокруг ТЭН перегревается, и изоляция пробивает. Третья причина — несоответствие материала оболочки составу масла с агрессивными присадками.

Можно ли заказать ТЭН для масляного пресса по образцу без чертежа?

Да. Достаточно прислать фото старого ТЭН с линейкой и фотографию крепёжного фланца или резьбы. По этим данным мы восстановим основные параметры: диаметр трубки, длину активной зоны, мощность, тип присоединения. Если не хватает данных по мощности — уточняем по марке пресса.

Какой срок изготовления ТЭН для пресса?

7–14 рабочих дней с момента согласования конструкции и оплаты. Отгрузка СДЭК или ПЭК по всей России и в Казахстан. Минимальная партия — 1 штука.

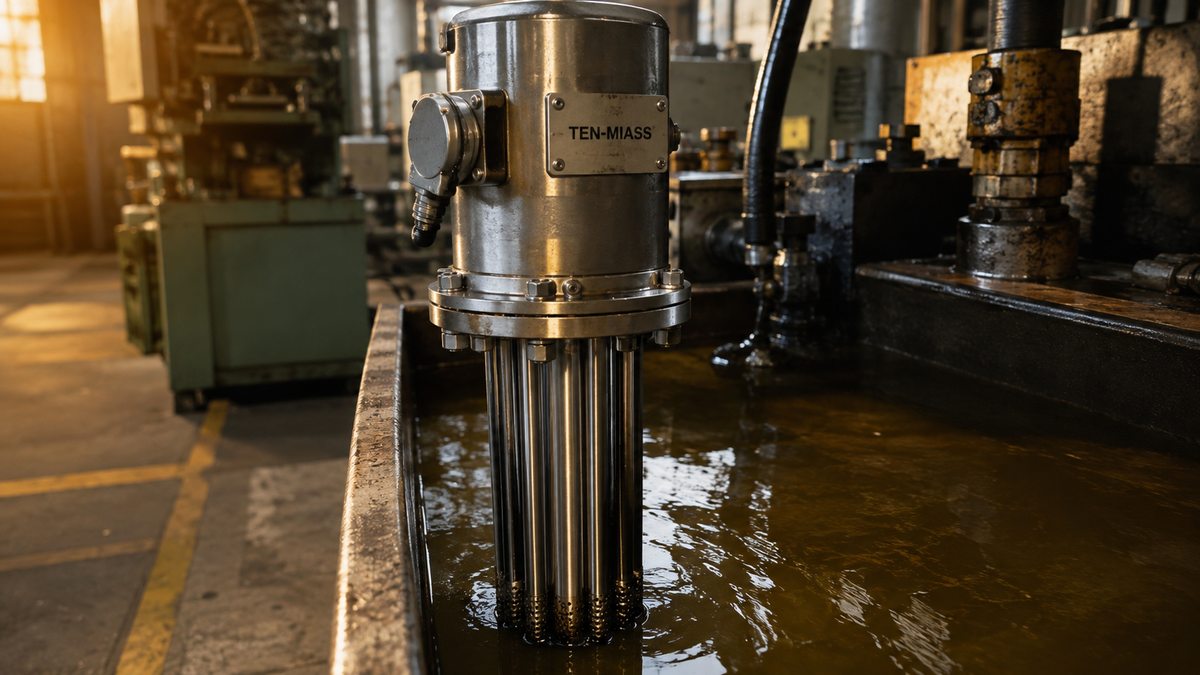

ТЭН для нагрева масла в горячем прессе

На одном из предприятий по производству фанеры замена ТЭН в масляном баке пресса занимала до трёх недель: оригинальный нагреватель везли с завода, производство стояло. После перехода на изготовление по чертежу локально — срок сократился до 10 дней, стоимость упала вдвое. Задача на первый взгляд простая, но расчёт удельной нагрузки здесь критичен: ошибёшься на 30% вверх — ТЭН сгорит за месяц.

Почему удельная нагрузка решает всё

Масло, в отличие от воды, плохо отводит тепло. Если поверхность ТЭН перегревается, масло начинает разлагаться прямо на трубке: образуется слой нагара, который дополнительно ухудшает теплоотдачу, и нагрев идёт по нарастающей вплоть до перегорания спирали.

Для минерального и гидравлического масла допустимая удельная поверхностная нагрузка составляет 0.8 до 1.5 Вт/см². Для синтетических термостабильных масел верхняя граница чуть выше — около 1.8 Вт/см². Выходить за эти значения не стоит, даже если расчётная мощность «чуть-чуть» не умещается.

Тип масла	Допустимая нагрузка, Вт/см²	Примечание
Минеральное гидравлическое (ИГП, ИГ, ВМГЗ)	0.8 — 1.2	Стандарт для большинства прессов
Индустриальное И-20, И-40	1.0 — 1.4	Хуже циркуляция при высокой вязкости
Синтетическое термостабильное	до 1.8	Уточнять по паспорту на масло
Масло с серосодержащими присадками	0.8 — 1.0	Нержавейка AISI 321 обязательна

Как рассчитать мощность ТЭН для масляного бака пресса

Базовая формула расчёта мощности нагрева:

P = (m × c × ΔT) / t × K

m — масса масла в баке, кг (объём в литрах × 0.87 для минерального)
c = 1.9 кДж/(кг·°C) — удельная теплоёмкость минерального масла
ΔT — разность рабочей и начальной температур, °C
t — допустимое время разогрева, секунды
K = 1.3 до 1.5 — коэффициент тепловых потерь через стенки бака

Пример: бак 80 л масла И-40, разогрев с 10 до 55 °C за 40 минут. Масса масла = 80 × 0.87 = 69.6 кг. P = (69.6 × 1.9 × 45) / 2400 × 1.4 = 3.5 кВт. Округляем до 4 кВт с запасом.

Материал оболочки ТЭН

Для большинства гидравлических прессов с минеральным маслом подойдёт углеродистая сталь 10: она дешевле, хорошо проводит тепло, и масло не является для неё агрессивной средой. Срок службы при правильной нагрузке — от 3 до 7 лет.

Если в масле есть серосодержащие присадки EP (Extreme Pressure), которые добавляют в трансмиссионные и ряд гидравлических масел, лучше выбрать AISI 321 (08Х18Н10Т). Эта марка содержит титановый стабилизатор, устойчива к межкристаллитной коррозии при длительной работе при температурах выше 120 °C.

Материал оболочки	Когда применять
Сталь 10 (углеродистая)	Стандартное минеральное и гидравлическое масло до 120 °C
AISI 304 / 08Х18Н10	Повышенная влажность, конденсат снаружи бака, риск коррозии
AISI 321 / 08Х18Н10Т	Масла с EP-присадками, температура выше 120 °C, длительный нагрев

Конструктивные особенности ТЭН для пресса

Большинство горячих прессов имеют масляный бак с фланцевым или резьбовым подключением ТЭН. Погружная длина (активная зона) должна быть полностью ниже уровня масла при минимальном наполнении бака. Включение ТЭН «на воздухе», даже на несколько минут, гарантированно приводит к перегоранию.

Форма трубки зависит от геометрии бака: прямые, U-образные, W-образные (для компактных баков с широким фланцем). Диаметр трубки обычно 12–22 мм, длина активной зоны 300–2000 мм. Для расчёта длины активной зоны используют обратную задачу: из требуемой нагрузки Вт/см² и мощности определяют минимальную площадь поверхности, а значит и минимальную длину.

Типовые ошибки при заказе и эксплуатации

Выбирают ТЭН по мощности, не проверяя удельную нагрузку. Итог: нагреватель сгорает через 1-2 месяца.
Ставят ТЭН с активной зоной, которая выступает выше уровня масла при нормальной работе. Верхняя часть перегревается.
Не проверяют совместимость материала с конкретной маркой масла. Особенно актуально при замене масла на новый тип.
Заказывают один ТЭН вместо двух: при выходе одного из строя производство останавливается. Запасной на складе стоит дёшево, простой обходится дорого.

Что указать в заявке на расчёт

Объём масляного бака (литры)
Марка масла (или тип: гидравлическое, трансмиссионное, термальное масло)
Рабочая температура масла в баке, °C
Тип подключения ТЭН: фланец (размер и количество болтов) или резьба (дюймы/метрическая)
Фото старого ТЭН с линейкой, если есть
Напряжение питания: 220 В или 380 В

Если часть данных неизвестна, укажите марку и модель пресса: по ней можно уточнить стандартные параметры нагревательной системы.

Нужен ТЭН для пресса?

Изготовим по чертежу или подберём замену. Срок 7-14 рабочих дней, отгрузка СДЭК/ПЭК.

Оставить заявку

Вопросы и ответы

Какая удельная мощность подходит для нагрева масла?

Для минерального масла допустимая поверхностная нагрузка составляет 0.8–1.5 Вт/см². Синтетические масла допускают до 1.8 Вт/см². Превышение этих значений приводит к коксованию масла на поверхности ТЭН и его быстрому перегоранию.

Из какой стали делать ТЭН для масляных прессов?

Для стандартных гидравлических масел подходит сталь 10 или AISI 304. Для масел с серосодержащими EP-присадками или при температурах выше 120 °C рекомендуется AISI 321 (08Х18Н10Т).

Можно ли заказать ТЭН без чертежа, только по фото?

Да. Достаточно фото старого ТЭН с линейкой и фото крепёжного узла. Если мощность неизвестна, уточняем по марке пресса.
