ТЭН для котла 9 кВт: как выбрать и заменить

Электрокотёл на 9 кВт почти никогда не греет одной трубкой: внутри обычно три секции по 3 кВт на общем фланце. Перед заказом замены важна не мощность (её вы и так знаете по шильдику), а схема включения: звезда на 380 В, треугольник на 380 В или ступени на одной фазе 220 В. При одинаковых 9 кВт у этих трёх схем разный ток, сечение кабеля и сопротивление секции. Поставить не ту схему значит сжечь контакты или не получить заявленный киловатт.

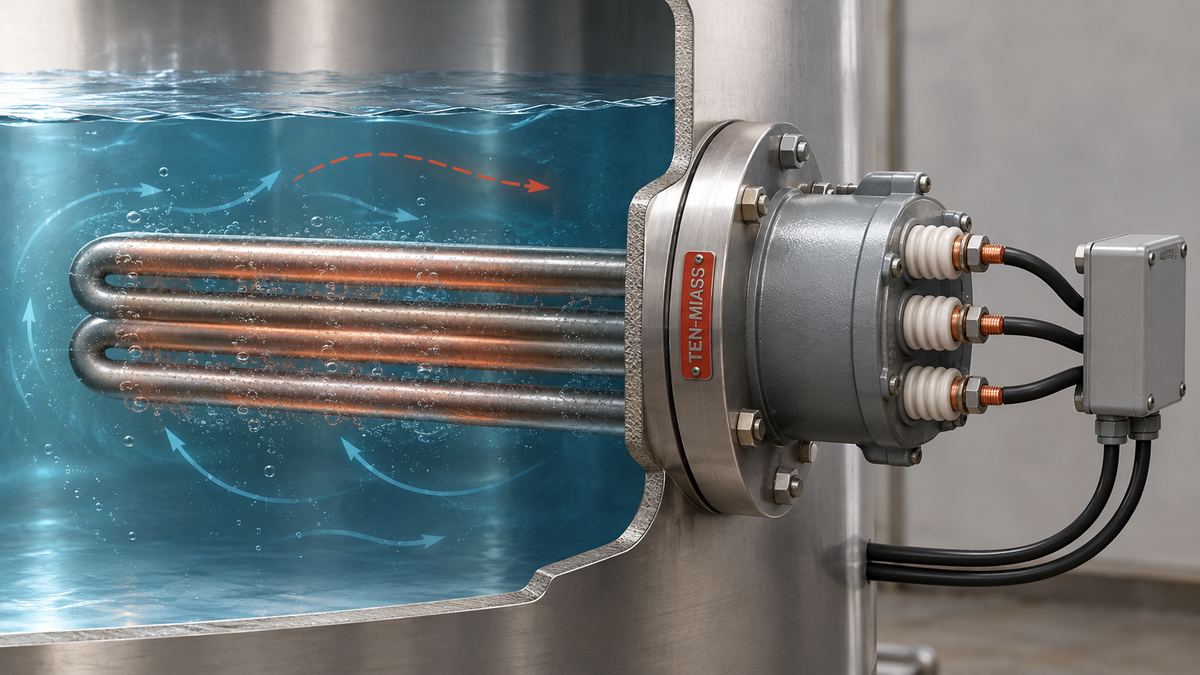

Три секции по 3 кВт на общем фланце: трубки под водой, контакты и провода снаружи, на сухой стороне

Почему 9 кВт делится на три по три, а не идёт одной трубкой

У одиночного ТЭНа на 9 кВт при 220 В ток I = P/U = 9000/220 ≈ 40,9 А. Для такой нагрузки нужен автомат на 50 А и медный кабель от 6 мм². В жилой проводке это редкость: обычно так разводят только отдельную силовую линию под котельную. Производители котлов решают вопрос проще: делят 9 кВт на три секции по 3 кВт и разносят их либо по трём фазам, либо по трём ступеням на одной фазе через контактор. Каждая секция тогда тянет ток в разы меньше, хватает стандартного кабеля 2,5 мм² и автомата 16 А.

Обратите внимание: в двух первых строках секция всё равно работает на фазном напряжении 220 В, отличается только то, как эти 220 В получаются (от одной фазы относительно нуля или между фазами через условное деление). В третьей схеме все три секции буквально сидят на одной и той же фазе, просто включаются контактором не одновременно, отсюда и возможность ступеней 3, 6, 9 кВт в зависимости от погоды за окном.

Как узнать схему своего котла до заказа

Не угадывайте по мощности на шильдике: она одинаковая для всех трёх вариантов. Смотрите на клеммник:

• Три провода, отдельный ноль, земля и трёхфазный автомат: это звезда 380 В.
• Три провода без отдельного нуля и линейное напряжение между ними: это треугольник 380 В.
• Один вводной фазный провод на блок управления, а дальше контактор или твердотельное реле переключает секции по очереди: это ступенчатая схема на 220 В.

Если клеммник скрыт или провода не читаются, проще сфотографировать бирку на фланце и сам щиток с автоматами: по количеству полюсов автомата (1, 2 или 3) схема определяется однозначно.

Пример: откуда вообще берётся цифра 9 кВт

Мощность котла считается по объёму теплоносителя, разнице температур и времени нагрева:

P = 0,00116 × V × ΔT / t

Где V это объём теплоносителя в литрах, ΔT это разница температур в °C, t это время нагрева в часах. Пример из заявки: в системе отопления 200 литров теплоносителя, нужно поднять температуру с 20 до 60 °C (ΔT = 40) за 1 час.

P = 0,00116 × 200 × 40 / 1 ≈ 9,3 кВт

Отсюда и берётся стандартная ступень 9 кВт у производителей котлов: она покрывает типичный объём малого контура отопления с запасом по времени разогрева. Если у вас система на 350–400 литров с тем же требованием по времени, по той же формуле получится уже 16–18 кВт. Тогда 9 кВт объективно не хватит, и причина в подборе мощности под объём, сам ТЭН тут ни при чём.

Ваттная нагрузка трубки по ГОСТ 13268-88

Для секции 3 кВт с трубкой диаметром 8,5 мм и активной длиной 2000 мм площадь нагрева:

S = π × d × L = 3,14 × 0,85 × 200 ≈ 534 см²

q = P / S = 3000 / 534 ≈ 5,6 Вт/см²

Для проточной воды с хорошей циркуляцией допустимый диапазон 8–12 Вт/см², для стоячей воды в баке ниже, 3–5 Вт/см². Котёл с принудительной циркуляцией через насос лежит между этими случаями: 5,6 Вт/см² даёт заметный запас относительно нижней границы «проточной» зоны и небольшой выход за верх «застойной». На практике это разумный компромисс: ТЭН не перегревается локально, даже если на трубке со временем появится немного накипи.

Сопротивление секции: как проверить без снятия фланца

Для секции 3 кВт на 220 В: R = U²/P = 220²/3000 ≈ 16,1 Ом. ГОСТ 13268-88 нормирует допуск по мощности +5/−10 %, отсюда коридор сопротивления секции 15,4–17,9 Ом, он несимметричный именно потому, что допуск мощности несимметричен.

Обесточьте котёл, отсоедините провода от клемм секции и прозвоните мультиметром каждую из трёх независимо, не снимая фланец целиком. Если одна секция показывает бесконечность, это обрыв нити, подлежит замене. Если заметно ниже 15 Ом, это частичное замыкание витков. Если две секции в норме, а третья за пределами коридора, менять нужно только её, при условии что конструкция блока это позволяет (см. ниже).

Типичная ошибка: искать ТЭН по мощности, не по схеме

На практике чаще всего путают так: клиент привозит сгоревший блок из котла со схемой «звезда 380 В», но при заказе называет только «9 кВт», и ему присылают счёт на одиночный элемент 9 кВт под 220 В. Внешне деталь даже может встать на фланец, но при включении либо не греет вообще, либо контакты оплавляются в первые минуты: секция, рассчитанная на фазные 220 В в трёхфазной схеме, физически не рассчитана принять одну фазу под полную нагрузку 9 кВт.

Прежде чем называть мощность, пришлите фото клеммника старого блока или просто сосчитайте провода на автомате в щитке. Это две минуты, которые экономят повторную доставку.

Что прислать для расчёта

• Фото старого блока с маркировкой на фланце или бирке
• Сколько проводов и какой автомат в щитке (1-полюсный, 2-полюсный, 3-полюсный)
• Длину трубок и тип резьбы или фланца (G1.5", G2", M48×2 и т.п.)
• Среду: вода, антифриз или масло, и рабочую температуру
• Если секции меняются по отдельности, укажите какая именно вышла из строя
