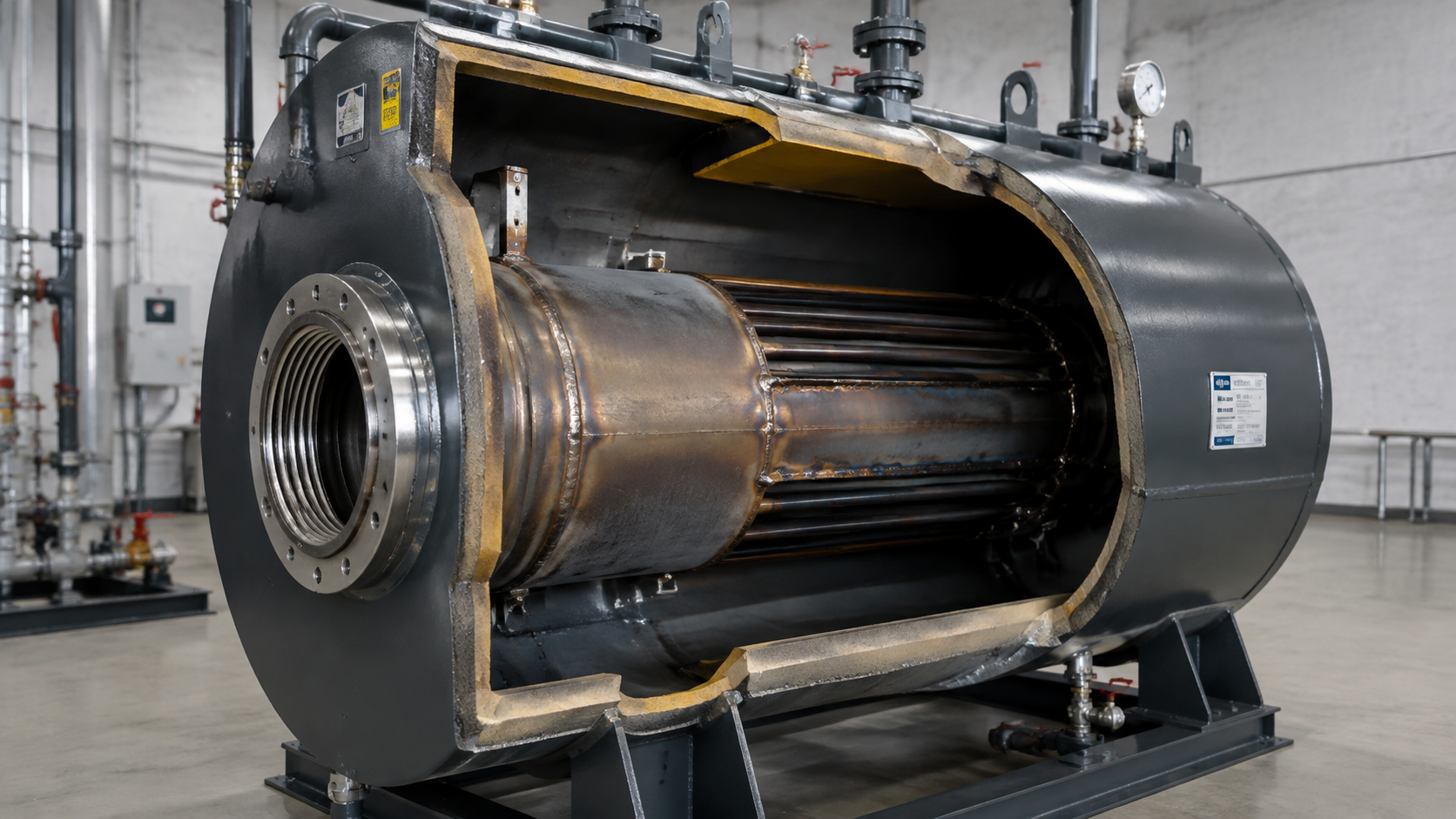

Сгорел ТЭН в котле: как точно определить отказ и спланировать замену

Отказ ТЭНа в промышленном электрокотле редко виден по автоматике. Котёл продолжает потреблять ток во всех трёх фазах, но теплоноситель не выходит на расчётную температуру. Причины три: обрыв нихромовой спирали, замыкание нити на корпус или потеря теплопередачи через слой накипи. Все три случая подтверждаются измерением сопротивления и сопротивления изоляции. Это занимает около 15 минут, если знать контрольные цифры по ГОСТ 13268-88.

Пять признаков, которые видны без разборки котла

Машинист котельной обычно замечает проблему по косвенным сигналам. Их важно зафиксировать до того, как котел встанет по аварийной блокировке.

• Время выхода на рабочую температуру выросло в 1,5–2 раза при неизменной уставке автоматики. Расход электроэнергии при этом остался прежним.
• Ток во всех трёх фазах есть, а температура на подаче стоит на 10–20 °C ниже задания. Так выглядит обрыв одной или двух греющих петель в блоке ТЭН.
• УЗО или дифференциальный автомат периодически отключает котельную без тока короткого замыкания. Это типичный признак пробоя изоляции нагревателя на корпус.
• Из шкафа управления пахнет горелой изоляцией. Проводка и пускатели целы, а запах тянется от контактных стержней ТЭНа — там перегревается место соединения при плохом контакте.
• В корпусе котла слышен треск или гул с плавающей частотой. Частичное касание спирали оболочки создаёт электрическую дугу внутри магнезитовой засыпки.

Если хотя бы два пункта совпадают, переходите к инструментальной проверке. Но до неё полезен визуальный осмотр.

Визуальный осмотр: что считать дефектом

Снимать блок ТЭН с котла не обязательно для первичной диагностики, но если котельная уже остановлена, осмотрите трубчатую часть.

• Вздутия, пузыри и мелкие свищи на оболочке — локальный перегрев участка, где тепло не отводилось в воду из-за накипи или воздушной пробки.
• Синеватая побежалость на нержавеющей трубке. Цвет появляется при нагреве поверхности выше 300 °C, тогда как для водяного контура рабочий режим — 90–120 °C. Это следствие работы «на сухую».
• Плотный белый слой накипи толщиной более 1 мм на нижней трети трубки. Он работает как термоизолятор: температура спирали растёт, тепло не уходит в теплоноситель, и нихром перегорает.
• Кольцевые трещины у контактных стержней. Этот дефект характерен для котлов с высокой скоростью циркуляции и вибрацией трубопроводов.

Внешний вид «мраморного» рисунка на оболочке — признак перегрева периклаза. Магнезитовая засыпка теряет диэлектрические свойства, и ТЭН начинает пробивать на корпус.

Инструментальная проверка: мультиметр и мегаомметр

Перед любыми измерениями необходимо обесточить котел рубильником, вывесить плакат «Не включать», слить теплоноситель и дождаться остывания ТЭНа до 30–40 °C. На горячем нагревателе сопротивление ниже на 5–8 %, и вы получите ложное впечатление о перегреве.

1. Снимите провода и перемычки с контактных болтов. Если этого не сделать, вы измерите сопротивление параллельных ветвей, а не одной петли.
2. Переключите мультиметр в режим омметра и замерьте сопротивление между парой контактов. Исправный ТЭН покажет значение, близкое к расчётному. Обрыв — бесконечность на дисплее.
3. Проверьте каждую петлю в трёхфазном блоке отдельно. Несимметрия сопротивлений выше 10–15 % — признак частичного разрушения одной спирали.
4. Мегаомметром на 500–1000 В измерьте сопротивление между контактом и металлической оболочкой. У сухого ТЭНа этот показатель выше 50 МОм. Значение 0,5 МОм и менее — аварийный пробой изоляции.

Если сопротивление и изоляция в норме, а котёл не греет — ищите неисправность в пускателе, термодатчике или цепи управления. ТЭН не всегда виноват, но именно его проверка занимает меньше всего времени и даёт однозначный ответ.

ГОСТ 13268-88: как отличить рабочий ТЭН от перегретого

Сопротивление греющей петли связано с мощностью простой формулой: R = U² / P. В трёхфазном блоке, собранном по схеме звезда на 380 В, на каждую петлю приходит фазное напряжение 220 В. Для элемента мощностью 4 кВт расчёт даёт R = 220² / 4000 = 12,1 Ом.

ГОСТ 13268-88 допускает отклонение мощности от номинальной в пределах +5 / −10 %. Это соответствует несимметричному допуску по сопротивлению: от −4 % до +11 %. Поэтому для петли 4 кВт рабочий диапазон — от 11,5 до 13,4 Ом.

Пример из практики. В блочно-модульной котельной стоял блок ТЭН 12 кВт, три петли по 4 кВт. Мультиметр показал на одной петле 10,1 Ом вместо 12,1 Ом. По пересчёту мощность выросла до 4,8 кВт, а температура оболочки поднялась выше 250 °C. Через 40 часов работы спираль оборвалась, котёл отключился по аварии. Причиной оказался слой накипи 0,8 мм на нижней трети трубки. Замена обошлась дороже, чем своевременный контроль сопротивления при каждом плановом ТО.

При замере учитывайте погрешность мультиметра: 1–2 % на пределе 200 Ом. Выход за границу диапазона на 0,5 Ом — повод повторить измерение другим прибором. Выход на 1 Ом и более — однозначный сигнал к замене ТЭНа.

Где заказывать замену после подтверждённого отказа

Сгоревший ТЭН — готовое техническое задание для производителя. Не нужно искать точный аналог по каталогу: на производстве ТЭН-Миасс восстанавливают геометрию по фото с линейкой или по чертежу, а мощность пересчитывают под конкретный объём бака, температуру и схему подключения. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм, минимальная партия — 1 шт, срок типового ТЭНа — 5–10 дней.

Материал оболочки подбирается под среду. Для водяных и паровых котлов до 200 °C стандартное решение — AISI 304 (08Х18Н10). Для питательной воды с повышенным содержанием хлоридов или для пищевых контуров применяется цельнотянутая труба 12Х18Н10Т. Для воздушных и масляных сред достаточно стали 10. Внутри — нихромовая спираль в периклазе, та же конструкция, что и в исходном ТЭНе, но с точным расчётом под вашу задачу.

Если диагностика подтвердила стабильное отклонение сопротивления от нормы — пришлите фотографию старого ТЭНа с линейкой и укажите мощность, напряжение и среду. Технолог пересчитает параметры и вернёт срок изготовления в течение рабочего дня.
