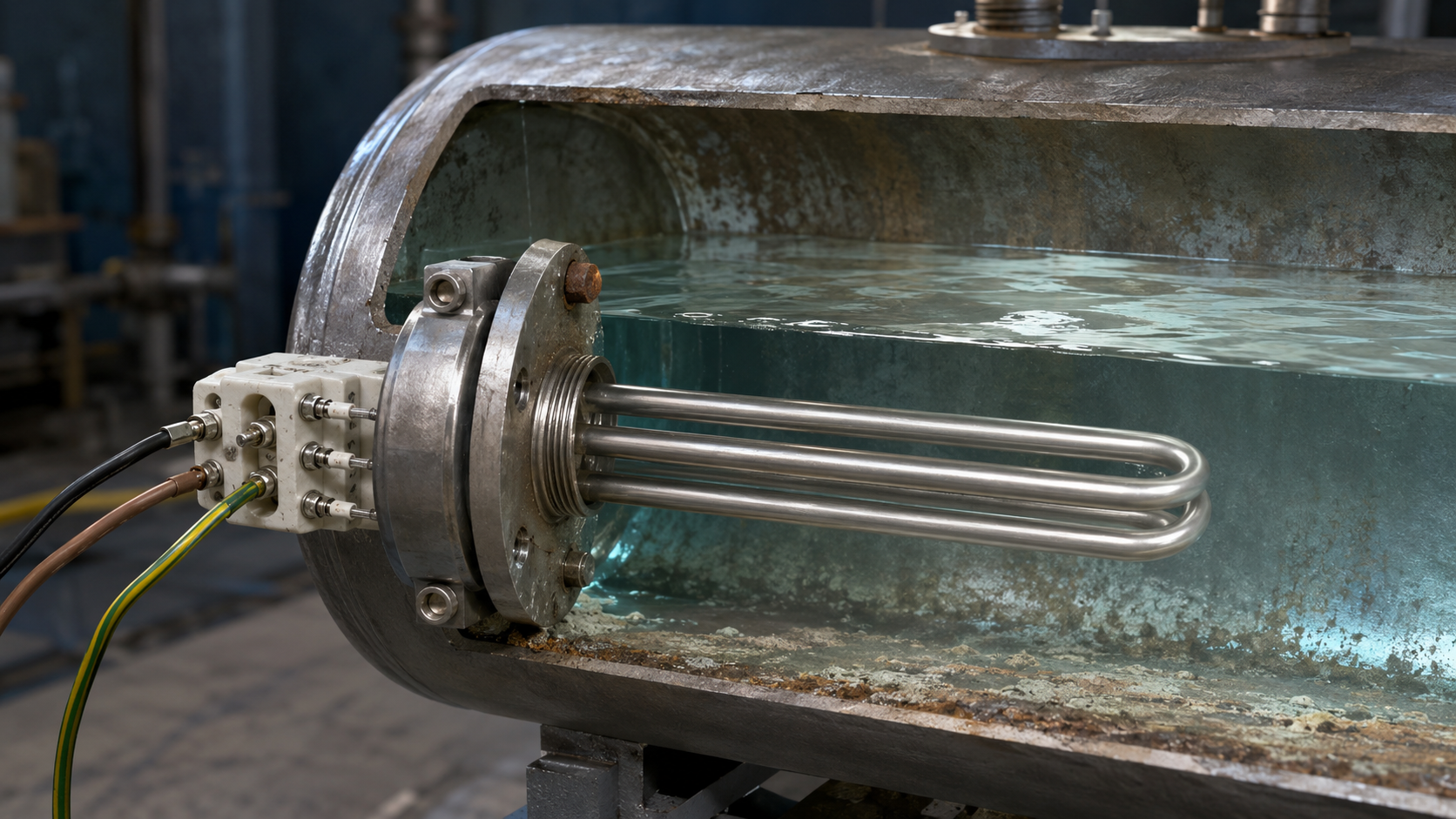

Как подключить электрокотёл на 380 В в частном доме: схемы и расчёт ТЭНов

Трёхфазный электрокотёл — это не три отдельные конфорки в корпусе, а система из трёх и более трубчатых электронагревателей (ТЭН), каждый из которых работает в одной из фаз. От того, как соединены ТЭНы — звездой или треугольником — зависит, какое напряжение будет на каждом нагревателе, какое сопротивление должно быть у спирали и какой ток пойдёт по вводному кабелю. Ниже — расчётные формулы, таблица токов и требования к электрощиту, с которыми инженер сможет безошибочно подобрать ТЭНы под новый котёл или восстановить сгоревший блок.

Зачем электрокотлу 380 В: ток, а не мощность

Однофазная сеть 220 В физически ограничена по току: для котла 15 кВт потребовалось бы 68 А — это уже промышленный ввод, толстый кабель и проблемы с перекосом фаз. Сеть 380 В позволяет снять те же 15 кВт при линейном токе всего 22,8 А. Поэтому трёхфазное подключение — обязательный стандарт для электрокотлов мощностью от 9 кВт.

Формула линейного тока для трёхфазной нагрузки (активной, cos φ = 1):

I = P / (√3 × U), где P — общая мощность, U — линейное напряжение 380 В.

Пример: котёл 24 кВт → I = 24000 / (1,73 × 380) = 36,5 А. Такой ток уже требует кабеля 10 мм² и автомата с характеристикой C40.

Если вы строите дом с электрической котельной, закладывайте вводной щит сразу под трёхфазный кабель. Переделка однофазного ввода на 380 В требует проекта и модернизации трансформаторной подстанции — это месяцы согласований.

Схема «звезда» или «треугольник»: что выбрать

В трёхфазной сети есть два номинала: фазное 220 В (между фазой и нулём) и линейное 380 В (между двумя фазами). В зависимости от того, на какое напряжение рассчитаны ТЭНы, применяют два способа соединения:

• Звезда: на каждый ТЭН приходит фазное напряжение ~220 В. Концы нагревателей соединяются в общую точку (нейтраль), начала — на фазы L1, L2, L3. Этот вариант дешевле — элементы на 220 В проще изготовить, а материал спирали работает в щадящем режиме.
• Треугольник: на каждый ТЭН приходит линейное 380 В. Нагреватели соединяются последовательно: конец первого → начало второго и т.д. Подходит для мощных котлов, где нужно получить больше тепла с каждого элемента, но температура спирали выше, а оболочка обязана выдерживать повышенную нагрузку.

Для большинства электрокотлов 9–30 кВт выбирают звезду. Если в вашем котле ТЭНы рассчитаны на 380 В — соединение треугольником обязательно, иначе они будут работать на треть мощности.

Расчёт сопротивления ТЭНа по формуле

Сопротивление спирали ТЭНа однозначно определяется из закона Ома. Зная напряжение на элементе и нужную мощность, вычисляем требуемое сопротивление в холодном состоянии (с поправкой на температурный коэффициент нихрома).

Для однофазного элемента:

R = U² / P

Пример: ТЭН 3 кВт под напряжение 220 В → R = 220² / 3000 = 16,1 Ом.

Звезда: элемент на 220 В

Когда три одинаковых ТЭНа соединены звездой и включены в сеть 380 В, на каждом элементе получается фазное напряжение 380/√3 ≈ 220 В. Сопротивление каждого элемента рассчитывается так:

R = U_{линейного}² / (3 × P_{элемента})

Пример: нужен котёл 9 кВт, три элемента по 3 кВт. U = 380 В, P_элемента = 3000 Вт → R = 144400 / (3 × 3000) = 16,04 Ом.

Треугольник: элемент на 380 В

Три ТЭНа по 3 кВт, соединённых треугольником, подключаются к линейным проводам, и на каждом элементе — полные 380 В. Тогда:

R = U_{линейного}² / P_{элемента}

Пример: R = 380² / 3000 = 48,1 Ом.

В заводской маркировке ТЭНа сопротивления указывают с допуском по ГОСТ 13268-88: отклонение мощности +5/−10%, что соответствует допуску сопротивления −4/+11%. При пересчёте под конкретную сеть ориентируйтесь на номинал, но укладывайтесь в этот разброс — иначе котёл будет либо выдавать завышенную мощность, либо недобирать.

Требования к электрощиту, заземлению и контролю

Подключение трёхфазного котла — это не только соединение ТЭНов. В силовом щите обязаны быть:

• Трёхполюсный автоматический выключатель с номиналом из таблицы выше.
• УЗО на 30 мА или дифференциальный автомат (для мокрых зон — обязательно).
• Контур заземления с сопротивлением не более 4 Ом; подключение TN-C-S с разделением PEN-проводника.

Сам ТЭН должен иметь защиту от прогрева без теплоносителя: реле протока или поплавковый датчик в бачке. Сухой ход — мгновенная гибель нихромовой спирали.

Перед любыми измерениями сопротивления ТЭНа: обесточьте котёл, слейте воду, снимите перемычки со схемы. Мультиметром проверяйте сопротивление изоляции — оно должно быть не менее 1 МОм, иначе ТЭН отбраковывается.

Почему серийный ТЭН не подходит под вашу схему

В рознице продают ТЭНы с фиксированными мощностями и типовыми длинами — под распространённые бойлеры. Для электрокотла на 380 В стандартный ТЭН 220 В 1,5 кВт в схеме звезды даст 1,5 кВт, а в треугольнике — 4,5 кВт. Но при этом длина и диаметр могут не совпасть с гнездом вашего теплообменника: одна петля вместо трёх, короткий штуцер, неподходящая резьба.

Если вы проектируете котёл с нуля или восстанавливаете старый блок по фотографии, правильнее заказать ТЭНы по техзаданию. На производстве ТЭН-Миасс рассчитывают мощность ровно под объём бака, длину — под габарит шкафа, а материал оболочки — под среду: сталь 10 для масла и воздуха, AISI 304 (08Х18Н10) для воды и пара до 200 °C, 12Х18Н10Т для пищевых сред, титан — для агрессивных хлоридных растворов. Фланцы выполняются как стандартные (DN50–DN150), так и под ваш ключ-шестигранник.

Важно: для котла на 380 В сопротивление ТЭНов рассчитывается под конкретную схему включения. Пришлите чертёж будущего котла или фото сгоревшего ТЭНа — инженер снимет размеры, уточнит напряжение и предложит оптимальную компоновку. Партия от 1 штуки, срок типового ТЭНа — 5–10 рабочих дней.
