ТЭН для конвектора: как подобрать прямой или оребрённый нагреватель
Возьмите гладкую трубку и такую же трубку с рёбрами одной длины. При одинаковой мощности оребрённая отдаёт воздуху тепло с площади в 4–7 раз большей, значит её оболочка нагрета слабее. Для конвектора, где воздух движется сам, это и есть главный аргумент в пользу оребрения.

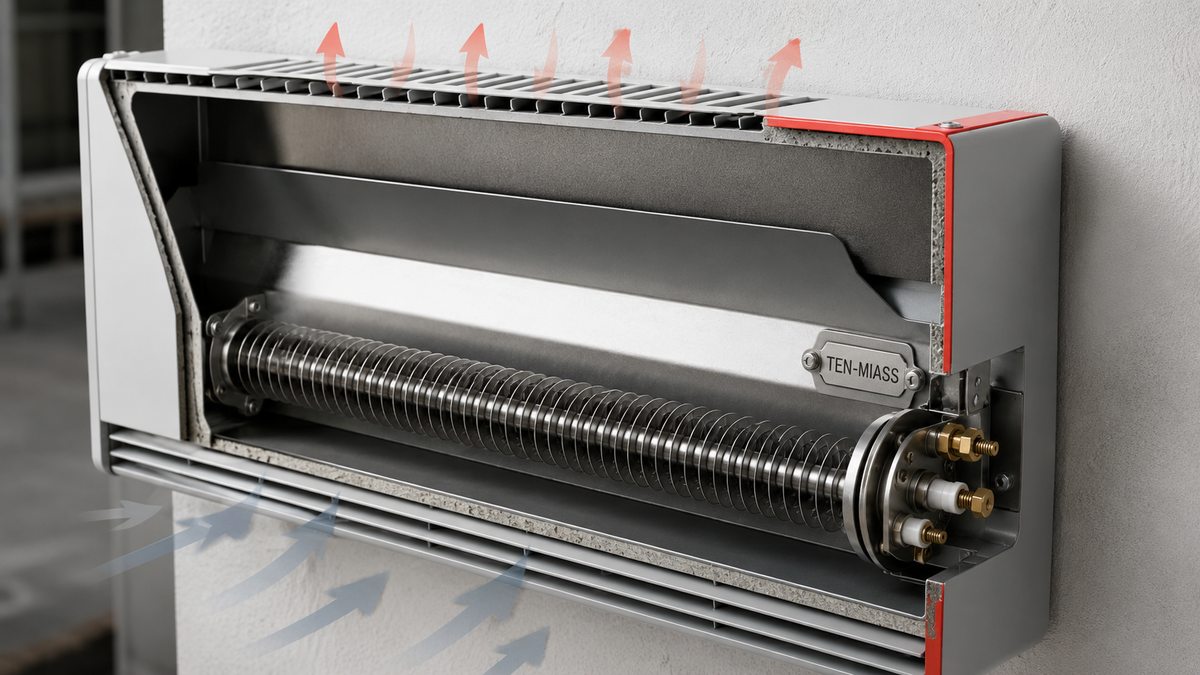

Разрез настенного конвектора: оребрённый ТЭН в нижнем канале, холодный воздух заходит снизу, тёплый выходит сверху.
Как вообще греет конвектор
Электроконвектор не гоняет воздух вентилятором, а работает на естественной конвекции. Нагреватель стоит внизу корпуса, воздух вокруг него становится легче и поднимается, выходя через верхнюю решётку. Снизу через жалюзи заходит холодный. Пока элемент горячий, этот кругооборот идёт сам, без движущихся частей.
Из-за этого к нагревателю конвектора есть отдельное требование: он должен отдавать тепло воздуху с большой площади и при этом не раскаляться докрасна. Раскалённая трубка сушит пыль до запаха гари и сама быстро стареет. Отсюда две конструкции ТЭНа, которые встречаются внутри.
Три типа нагревателя внутри конвектора
- Оребрённый трубчатый ТЭН - трубка с насаженными или навитыми рёбрами (игольчатыми либо пластинчатыми). Самый частый вариант для воздуха.
- Гладкий (прямой) трубчатый ТЭН - обычная трубка без рёбер. Ставят там, где рёбрам нет места или есть обдув.
- Нихромовая нить в керамике (монолитный элемент) - спираль в керамическом или каменном блоке. Отдельная история, не трубчатый ТЭН, дальше речь не о нём.
Наша тема - первые два, потому что именно их изготавливают по образцу и чертежу. Разберём разницу по делу.
Прямой против оребрённого: в чём разница
Оребрение решает одну задачу - увеличивает площадь контакта металла с воздухом. Воздух отводит тепло гораздо хуже воды, у него низкая теплопроводность, поэтому гладкая трубка в воздухе греется сильнее, чем та же трубка в воде. Рёбра компенсируют это: суммарная площадь теплоотдачи растёт в разы, тепло уходит в воздух быстрее, а сама трубка остаётся холоднее.
| Параметр | Прямой (гладкий) ТЭН | Оребрённый ТЭН |
|---|---|---|
| Площадь теплоотдачи | Только поверхность трубки | В 4–7 раз больше за счёт рёбер |
| Температура оболочки при равной мощности | Выше | Ниже |
| Отдача тепла воздуху | Медленнее | Быстрее, сильнее тяга |
| Ресурс спирали | Короче (спираль горячее) | Дольше |
| Где уместен | Обдув вентилятором, тесный корпус | Естественная конвекция, воздух |
| Габарит по высоте | Компактный | Больше из-за рёбер |
Логика простая: чем ниже температура оболочки, тем холоднее спираль нихрома внутри магнезита, тем дольше она живёт. Про то, как перегрев убивает элемент, подробнее в статье почему ТЭН сгорает быстро. Оребрённый элемент работает мягче именно потому, что не даёт спирали раскаляться.
Методика подбора мощности
Прикидка «на глаз» - около 1 кВт на 10 м² при высоте потолка 2,5–2,7 м и нормальном утеплении. То есть:
| Площадь комнаты | Прикидка мощности | Комментарий |
|---|---|---|
| 10 м² | ~1 кВт | Спальня, кабинет |
| 15 м² | ~1,5 кВт | Гостиная, детская |
| 20 м² | ~2 кВт | Кухня-гостиная |
| 25 м² | ~2,5 кВт | Угловая комната - считать по теплопотерям |
Если конвектор нужен как единственный источник тепла в холодном климате, к прикидке добавляют запас 20–30 %. Если это догрев к основному отоплению - наоборот, берут меньше.
Габариты под корпус
Мощность - это половина задачи. Вторая половина - элемент должен физически влезть на своё место и повторить крепёж. Что нужно снять со старого ТЭНа:
- Длину активной части и общую длину с выводами.
- Ширину и высоту оребрённого блока - рёбра занимают место, и в тесном корпусе оребрённый может не встать вместо гладкого.
- Тип и шаг рёбер - игольчатые или пластинчатые, если это оребрённый элемент.
- Посадку и способ крепления - лапки, скобы, шпильки, фланец.
- Тип выводов - клеммы, штыри, гибкие провода, их положение относительно корпуса.
Проще всего прислать фото старого элемента с линейкой и снять размеры. По образцу повторяют и форму, и по образцу оребрение повторяется точнее, чем по словесному описанию. Как замерить посадку под ключ, показано в заметке про размеры штуцера ТЭНа.
Удельная поверхностная мощность для воздуха
Это цифра, из-за которой ТЭН для воды нельзя вслепую ставить в воздух. Удельная поверхностная мощность - сколько ватт снимается с каждого квадратного сантиметра оболочки. Чем воздух хуже отводит тепло, тем ниже её надо держать.
| Среда и режим | Удельная мощность, ориентир |
|---|---|
| Вода (для сравнения) | до 10–15 Вт/см² |
| Воздух, естественная конвекция, гладкая трубка | ~2–3 Вт/см² |
| Воздух с обдувом вентилятором | ~5–7 Вт/см² |
Отсюда и берётся оребрение. Если развить площадь рёбрами, ту же мощность можно снять с большей поверхности, не превышая безопасную нагрузку на металл трубки. Поэтому оребрённый ТЭН для воздуха при равной мощности всегда «мягче» гладкого. Про то, как удельная мощность влияет на выбор, есть отдельный разбор - удельная мощность ТЭНа.
Материал оболочки для воздуха
В воздухе, в отличие от воды, нет коррозии от среды, поэтому нержавейка не обязательна. Для сухого воздуха и масла обычно достаточно углеродистой стали (сталь 10) - она дешевле и хорошо держит температуру. Нержавейку (AISI 304 / 08Х18Н10) берут, если конвектор работает во влажном помещении, на кухне рядом с паром или на улице под навесом, где возможен конденсат.
Частые ошибки при подборе
- Ставят водяной ТЭН в воздух. Он рассчитан на 10–15 Вт/см², в воздухе с такой нагрузкой раскалится и сгорит. В воздухе нужна вдвое-впятеро меньшая удельная мощность.
- Гонятся за мощностью. Более мощный элемент не греет «лучше» - он греет сильнее оболочку и чаще уводит термостат в отсечку. Подбирают под штатную мощность прибора.
- Игнорируют габарит рёбер. Оребрённый блок выше и шире гладкой трубки, в тесном корпусе он может не встать. Меряют не только длину.
- Не смотрят на выводы. Клемма вместо гибкого провода или вывод не с той стороны - и элемент не подключить без переделки.
Нужен ТЭН для конвектора по образцу?
Пришлите фото старого элемента и мощность с бирки. Повторим прямой или оребрённый ТЭН под ваш корпус и посадку. От 1 штуки, срок 7–14 дней.
Оформить заказЧто прислать для расчёта
- Фото или чертёж старого нагревателя, желательно с линейкой.
- Мощность и напряжение с бирки прибора.
- Габариты: длина, ширина и высота блока, посадочные размеры.
- Тип оребрения (если оребрённый) и способ крепления.
- Тип и расположение выводов.
- Условия работы: сухое помещение, влажное, улица.
