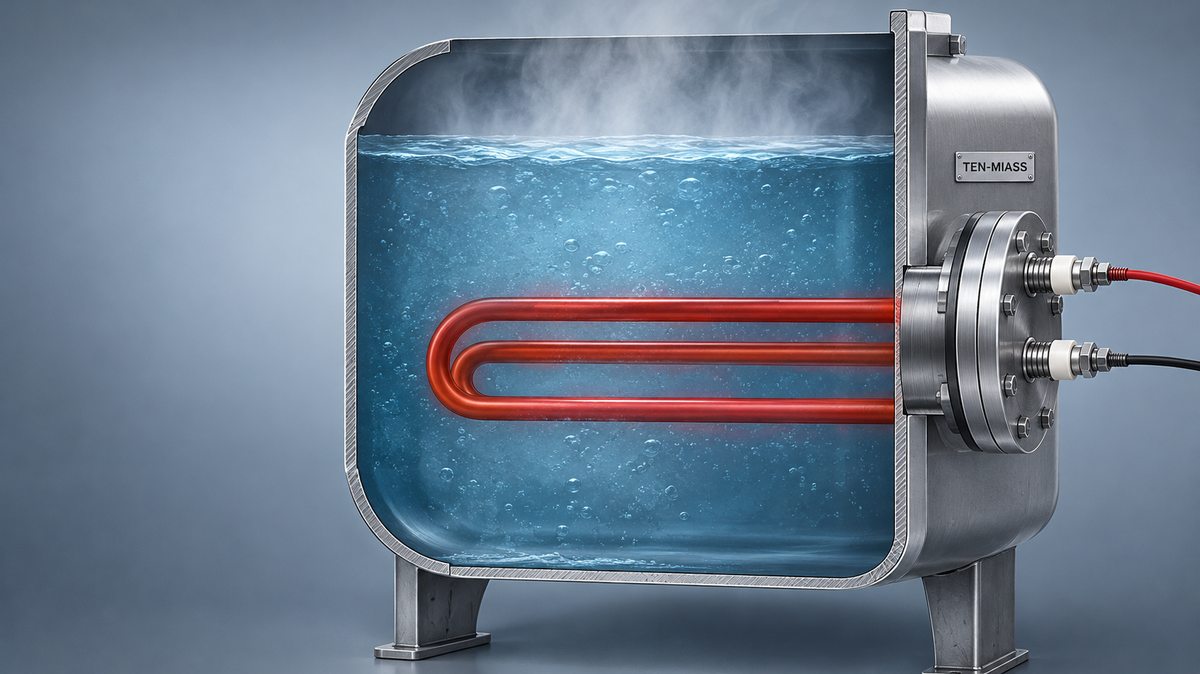

ТЭН для кипячения воды: изготовление на заказ по вашим размерам
Бак 20 литров, нагрев с 20 до 100 °C за 20 минут, требует ТЭН мощностью около 6,3 кВт. На 220 В однофазной сети это ток 28,6 А, отдельная линия и кабель от 4 мм². Делаем такие ТЭНы по чертежу или эскизу заказчика: любая длина трубки, материал под вашу воду, срок 7-14 рабочих дней, минимум 1 штука.
Что обязательно указать в чертеже или эскизе
Половина переделок случается не из-за сложности изделия, а из-за того, что в заявке не хватило одного параметра. Чаще всего теряются именно эти пять.
| Что не указано | Чем это оборачивается | Что писать в заявке |
|---|---|---|
| Материал оболочки | Берут сталь 10 для воды, через месяц ржавчина и течь на сварном шве | AISI 304 для воды и пара, 08Х18Н10Т для агрессивной или подсоленной среды |
| Длина погружной части отдельно от общей | ТЭН не влезает в бак либо не достаёт до дна, край греет воздух, а не воду | Длина активной (погружной) части и отдельно общая длина с клеммной головкой |
| Допуск по ГОСТ 13268-88 | Заказчик при приёмке считает «недогревает», хотя мощность в норме | Прописать допуск мощности +5/-10 % от номинала |
| Резьба и диаметр посадочного места | ТЭН приходит, но не садится в штуцер или фланец бака | Диаметр трубки (13 или 16 мм) и резьба крепления, например G 1/2 или G 3/4 |
| Эскиз изгиба для U- или W-образной формы | Колено упирается в стенку или перегородку бака | Эскиз с углами изгиба и расстоянием между коленами, вид сверху и сбоку |
Как рассчитать мощность для вашей ёмкости
Мощность для нагрева воды считается по формуле P = 0,00116 × V × ΔT / t. Здесь V это объём в литрах, ΔT это разница температур в градусах, t это время нагрева в часах, а 0,00116 это удельная теплоёмкость воды, переведённая в киловатт-часы на литр и градус.
Бак 20 л, вода с 20 до 100 °C (ΔT = 80 °C), нагреть за 20 минут (t = 0,33 ч):
P = 0,00116 × 20 × 80 / 0,33 = 5,6 кВт
Добавляем 10-15 % на потери через стенки бака и неполный контакт трубки со средой: заказываем ТЭН на 6,3 кВт.
На этом этапе всплывает ограничение именно для 220 В однофазной сети: ток ТЭНа на 6,3 кВт составляет 6300 / 220 = 28,6 А. Бытовая розетка на 16 А это не выдержит, нужна отдельная линия на автомате 32 А и кабель сечением от 4 мм². Если ток такого уровня провести нельзя, два варианта: разделить нагрузку на два ТЭНа по 3,15 кВт на разных линиях, либо перейти на трёхфазные 380 В, где при схеме «звезда» фазный ток для той же мощности падает втрое. Разбор этой схемы есть в статье про ТЭН для кипячения воды на 380 В.
Почему допуск по ГОСТ 13268-88 несимметричный
ГОСТ нормирует допуск по мощности, не по сопротивлению: от +5 % до -10 % от номинала. Через формулу R = U²/P этот допуск пересчитывается в коридор сопротивления, и коридор получается несимметричным, потому что исходный допуск мощности сам несимметричен.
| Мощность (220 В) | Допуск по ГОСТ, Вт | Сопротивление, Ом |
|---|---|---|
| 1 кВт | 900-1050 | 46,1-53,8 |
| 2 кВт | 1800-2100 | 23,1-26,9 |
| 3 кВт | 2700-3150 | 15,4-17,9 |
| 6,3 кВт (наш пример) | 5670-6615 | 7,3-8,5 |
Если мультиметр на готовом ТЭНе 6,3 кВт показывает 7,8 Ом, это в пределах нормы, менять нечего. Подробный разбор сопротивления на небольшой мощности есть в статье про сопротивление ТЭНа 1 кВт на 220 В.
Сколько стоит ТЭН для кипячения воды по чертежу
Цены считаем собственным калькулятором, уровень «норма», на примере трубки 16 мм из AISI 304 длиной развёртки 70 см:
| Количество | Диаметр, материал | Цена за шт., норма |
|---|---|---|
| 1 шт | 16 мм, AISI 304 | 9 100-10 000 ₽ |
| от 10 шт | 16 мм, AISI 304 | 6 800-7 500 ₽ |
Цены при закупке от 10 шт. Точный расчёт по чертежу.
Что прислать нам для расчёта
- Фото или эскиз старого ТЭНа (если меняете вышедший из строя), рулетка в кадре
- Длина погружной (активной) части и общая длина с клеммной головкой
- Диаметр трубки или посадочного отверстия
- Среда: вода, пар, молоко, щёлочь, масло и так далее
- Напряжение питания и желаемая мощность, либо объём ёмкости и время нагрева, мощность рассчитаем сами
- Тип крепления: фланец, резьбовой штуцер, патронный ввод
- Количество штук
Типичная ошибка: копия сгоревшего ТЭНа без проверки размеров
Самый частый повод вернуться к нам через месяц после замены: клиент прислал фото старого ТЭНа и попросил «такой же», мы сделали точную копию, а через 3-4 недели он сгорел снова. Причина обычно в том, что сгоревший узел и был неподходящим: диаметр трубки давал высокую удельную нагрузку на этот объём воды, или материал не держал конкретную среду. Копия повторяет форму, но вместе с формой переносит и слабое место, которое сожгло оригинал.
Прежде чем копировать старый ТЭН один в один, сверяем три вещи: реальный объём и режим нагрева ёмкости, материал в контакте с конкретной водой (жёсткость, хлориды, щёлочь), и видимые следы разрушения на старой трубке (раздутие, точечная коррозия, перегрев в одном месте). Если следы есть, предлагаем изменённую конструкцию, не точную копию.
Нужен ТЭН под конкретный бак или котёл для кипячения воды?
Присылайте фото, эскиз или чертёж. Посчитаем мощность, подберём материал, изготовим от 1 шт. за 7-14 дней.
