ТЭН для промышленного кипятильника на 380 В: мощность, цена, сроки
Для бака на 60 литров, который должен закипеть за 25 минут, нужен блок-ТЭН на 18 кВт при трёхфазном подключении 380 В. Цена такого блока из нержавеющей стали для пищевого контакта - от 54 760 ₽, срок изготовления 7-14 рабочих дней. Для другого объёма мощность считается по формуле с запасом на теплопотери - ниже расчёт, таблица и цены.
Зачем кипятильнику три фазы, а не одна
На 220 В мощность одного ТЭНа ограничена сечением провода и автоматом в щите: завести больше 7-8 кВт в один фазный провод на практике сложно, нужен толстый кабель и отдельный автомат на 40 А. Трёхфазное подключение 380 В делит ту же мощность на три провода - три секции по 6-20 кВт каждая дают суммарно 18-60 кВт без экзотики с кабелем. Поэтому любой кипятильник крупнее бытового чайника на кухне общепита, в пищевом цехе или в бойлерной собирают как блок-ТЭН на три фазы, а не наращивают один элемент на 220 В.
Как считать мощность: пример для бака на 60 литров
Формула простая: P = 0,00116 × V × ΔT / t, где V - объём воды в литрах, ΔT - разница температур в градусах, t - время нагрева в часах, P - мощность в кВт.
Заявка от столовой пищевого комбината: бак на 60 литров, вода из водопровода около 15 °C, довести до кипения нужно за 25 минут, подключение трёхфазное 380 В.
ΔT = 100 − 15 = 85 °C, t = 25 / 60 = 0,417 ч.
P = 0,00116 × 60 × 85 / 0,417 = 5,92 / 0,417 = 14,2 кВт
Это чистый расчёт на нагрев воды, без потерь. Бак из нержавейки без утепления теряет через стенки и открытую крышку ещё 10-15% тепла, а испарение начинается уже на подходе к 100 °C, не строго в момент закипания. С запасом на эти потери берём 14,2 × 1,15 = 16,3 кВт и округляем до стандартного блока 18 кВт.
Если по заданию воду нужно не просто довести до кипения, а потом держать кипящей часами - раздаточный кипятильник на линии питания - часть мощности после закипания уходит не на рост температуры, а на испарение. Скрытая теплота парообразования воды - около 0,63 кВт·ч на каждый испарившийся литр. Если бак открытый и выкипает условно 2-3 литра в час, добавляется ещё 1,3-1,9 кВт постоянной нагрузки сверх расчёта на разовый нагрев. Поэтому для режима непрерывного кипения мощность берут не впритык, а с запасом 18-24 кВт вместо расчётных 14-16 кВт на тот же объём. Подробный разбор расчёта на литр воды - в статье сколько нужно электричества, чтобы вскипятить литр воды.
Таблица подбора мощности блок-ТЭНа по объёму бака
Ориентир по объёму бака, времени закипания с водопроводной воды (15 °C) до 100 °C и цене блока. Запас 15% на теплопотери уже учтён в мощности.
| Объём бака, л | Мощность 380 В (3 фазы), кВт | Время нагрева до кипения* | Цена блока, ₽ |
|---|---|---|---|
| 20 | 6 | ~20 мин | 18 250 |
| 40 | 9 | ~26 мин | 27 380 |
| 60 | 18 | ~15 мин | 54 760 |
| 80 | 15 | ~32 мин | 45 630 |
| 150 | 24 | ~37 мин | 73 010 |
| 250 | 36 | ~41 мин | 109 510 |
| 400 | 60 | ~39 мин | 182 520 |
*с водопроводной воды 15 °C до 100 °C. Если нужно держать воду в постоянном кипении, а не разово вскипятить, берите мощность на один-два шага выше таблицы - на испарение после закипания уходит отдельный запас.
Материал ТЭНа для контакта с питьевой и пищевой водой
Для кипятильника, где нагреватель напрямую касается воды, которую потом пьют или используют в приготовлении пищи, оболочку делаем из нержавеющей стали AISI 321 (08Х18Н10Т). Это титан-стабилизированная марка, устойчивая к накипи и локальной коррозии при постоянных циклах нагрев-охлаждение. Обычная AISI 304 дешевле, но при хлорированной воде и частых циклах быстрее даёт питтинг у сварного шва оболочки. Марку 316L ставим только если технолог предприятия прямо требует именно её, по умолчанию - 321. Подробнее про выбор стали для пищевого контакта - в статье ТЭНы для пищевого производства.
Звезда или треугольник: подключение блока на 380 В

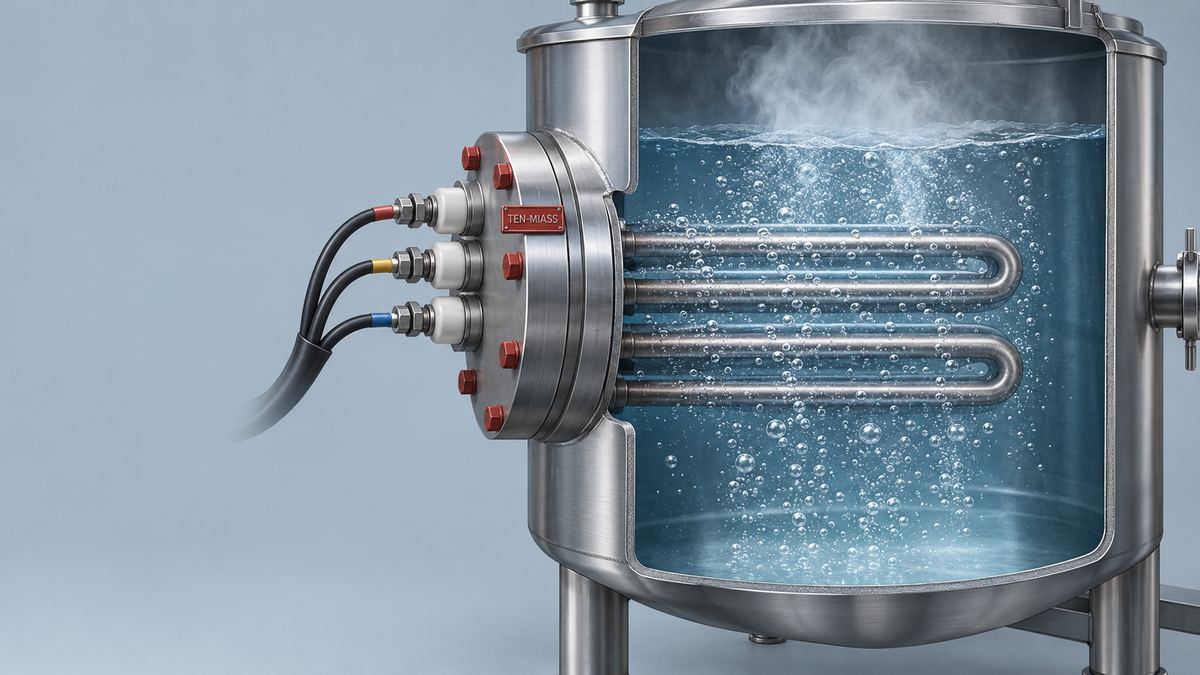

Блок-ТЭН на 380 В собирают из трёх одинаковых трубчатых секций, каждая секция - на свою фазу. Внутри блока их соединяют одной из двух схем.
Звезда - три секции сходятся в одной точке на нейтраль, на каждую приходится фазное напряжение 220 В. Нужен нейтральный провод в щите. Это стандартная схема для большинства производств.
Треугольник - секции соединены между фазами без нейтрали, каждая работает на полное линейное напряжение 380 В. Нужен другой расчёт сопротивления секций, но схема подходит, если в щите нет N-проводника - такое встречается на старых промышленных вводах.
В заявке важно указать, какой ввод в щите: три фазы с нейтралью или без неё. Без этой строчки по умолчанию считаем звезду, а если на объекте нейтрали не окажется, блок не заработает и секции придётся пересобирать под треугольник.
Сколько стоит ТЭН для промышленного кипятильника на 380 В
Цены из таблицы выше - за блок из нержавеющей стали для пищевого контакта, фланец нержавейка, расчёт по калькулятору price-calculators.vercel.app, 1 штука. При заказе от 10 блоков - скидка 5%, от 20 блоков - 9%, от 50 - 15%: это актуально для сетей столовых и предприятий с несколькими линиями разлива. Итоговая цена уточняется после расчёта по чертежу или фото посадочного места - резьба, фланец и длина трубок в баке зависят от конкретной ёмкости.
Сроки изготовления и отгрузки
Изготавливаем блок-ТЭН по чертежу или образцу за 7-14 рабочих дней от согласования параметров и предоплаты. Минимальная партия - 1 штука, нестандартная мощность или фланец минималку не увеличивают. Отгрузка СДЭК или ПЭК по России, в Казахстан - отдельной транспортной компанией. Для срочной замены сгоревшего блока на действующем производстве сроки можно обсудить отдельно, но сначала всё равно нужно свести посадочное место старого блока с новым.
Частые ошибки при заказе ТЭНа для кипятильника
Самая частая ошибка - мощность считают только на разовый нагрев до кипения и забывают про испарение и теплопотери. В результате заявленные 20 минут на практике растягиваются на 35-40, а если бак должен ещё и держать кипение часами, нагреватель вообще не успевает компенсировать выкипание и температура медленно садится. Берите мощность с запасом из расчёта выше, а не впритык к теоретическому минимуму.
Вторая по частоте - не уточняют схему щита на объекте. Присылают только "нужен ТЭН на 380 В" без упоминания нейтрали, получают блок под звезду, а на месте нейтрального провода в щите нет. Секции под треугольник собираются иначе, это отдельный расчёт, который проще сделать сразу, чем переделывать готовый блок.
Что прислать для расчёта
- Объём бака в литрах
- Материал и толщину стенок бака (нержавейка, эмаль, другое)
- За сколько минут нужно закипание, или как греет текущий нагреватель сейчас
- Нужно ли держать воду в постоянном кипении или греете разово
- Что в щите на объекте: три фазы с нейтралью или без - звезда или треугольник
- Фото или чертёж посадочного места под фланец или резьбу
Нужен расчёт блок-ТЭНа под конкретный кипятильник?
Присылайте объём бака, желаемое время закипания и фото посадочного места - считаем мощность и цену в день обращения.
