ТЭН для кипячения воды 3000 Вт 220 В: как выбрать и заменить

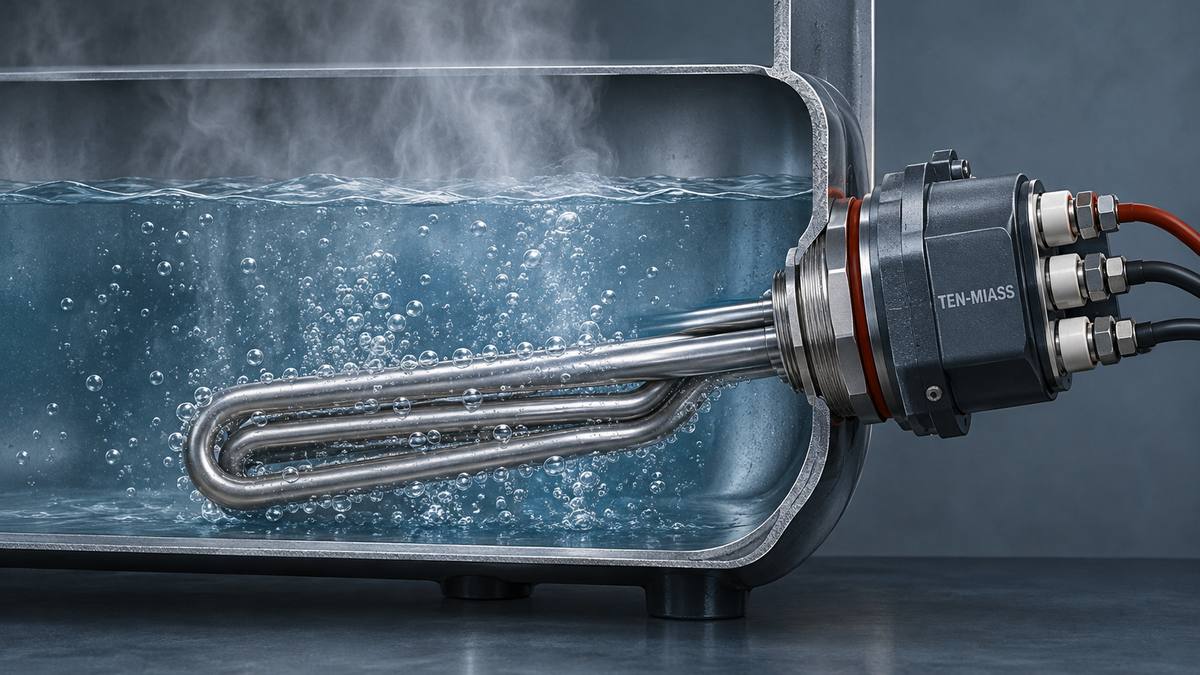

Чтобы вскипятить 10 литров воды с 20 до 100°C за 20 минут, нужно 2,78 кВт по формуле теплоёмкости, плюс около 10% сверху на потери через стенки бака. Отсюда серийный номинал 3000 Вт на 220 В: он закрывает большинство кулеров, кипятильников и небольших титанов с небольшим запасом. Оболочка на постоянном контакте с водой, это нержавеющая сталь AISI 304 (08Х18Н10). Сопротивление исправного ТЭНа на 3 кВт держится в коридоре 15,4–17,9 Ом по ГОСТ 13268-88.
Сколько мощности нужно, чтобы вскипятить воду
Мощность для нагрева воды считается по формуле:
V это объём воды в литрах, ΔT это разница температур в °C, t это время нагрева в часах, 0,00116 это удельная теплоёмкость воды в кВт·ч на литр и градус.
Пример: 10 литров холодной воды (20°C) нужно довести до кипения (100°C, ΔT = 80°C) за 20 минут (t = 0,33 ч).
Добавляем около 10% на потери через стенки бака и неполный контакт трубки со средой, получаем 3,06 кВт. Отсюда и берут серийный номинал 3000 Вт: это не круглое число для каталога, а реальный запас под конкретную задачу кипячения.
Мощность ТЭНа фиксирована, а время нагрева растёт прямо пропорционально объёму. Для одного и того же ТЭНа 3000 Вт:
| Объём воды | Время нагрева с 20 до 100°C |
|---|---|
| 5 л | ~9 мин |
| 10 л | ~19 мин |
| 20 л | ~37 мин |
| 30 л | ~56 мин |
| 50 л | ~93 мин (1 ч 33 мин) |
Если для бака на 50 литров заложено 20–25 минут на нагрев, одного ТЭНа 3000 Вт не хватит. Нужен блок из двух элементов по 3 кВт на разных линиях либо переход на трёхфазные 380 В.
Таблица подбора: диаметр, длина и материал трубки
Диаметр и длина активной части трубки определяют площадь, с которой снимается тепло. Для кипящей воды с естественной циркуляцией безопасная ваттная нагрузка по ГОСТ 13268-88 составляет 8–12 Вт/см². Трубка обычно согнута петлёй или зигзагом, чтобы вместиться в компактный корпус, активная длина при этом считается по развёртке трубки, а она и определяет площадь теплообмена.
| Устройство / объём | Диаметр трубки | Активная длина | Материал | Мощность |
|---|---|---|---|---|
| Дорожный кипятильник, 0,5–1 л | 6,5 мм | 450 мм | AISI 304 | 1 кВт |
| Кулер, термопот, 5–8 л | 8,5 мм | 600 мм | AISI 304 | 1,8 кВт |
| Напольный кулер, малый титан, 10–15 л | 10 мм | 800 мм | AISI 304 | 2,8 кВт |
| Проточно-накопительный титан, самовар, 20–30 л | 13 мм | 700 мм | AISI 304 | 3 кВт |
| Хозяйственный бак, баня, 50 л и больше | 13 мм | 700 мм (или блок из двух) | AISI 304 | 3 кВт (6 кВт в блоке) |
Для крайней строки один ТЭН 3000 Вт работает, но нагрев растягивается почти на полтора часа, смотрите таблицу времени выше. Блок из двух элементов по 3 кВт на отдельных линиях сокращает время вдвое.
Почему оболочка - только нержавейка AISI 304
Вода и пар, агрессивная среда для чёрного металла: за несколько недель на сварном шве появляется коррозия, а дальше течь прямо в бак. Для ТЭНов, которые постоянно под водой, берём нержавеющую сталь AISI 304 (08Х18Н10). Если вода подсоленная или химически агрессивная (скважинная с высокой минерализацией, вода с реагентами), материал меняют на титан-стабилизированную 08Х18Н10Т (AISI 321). Разница между этими марками и когда какую брать, в отдельном разборе: AISI 304 vs 321 vs 316 - для каких сред.
ГОСТ-коридор для 3 кВт 220 В
Номинальное сопротивление: R = U²/P = 220² / 3000 = 16,1 Ом. ГОСТ 13268-88 нормирует допуск по мощности: +5% / −10% от номинала, сопротивление тут величина производная. Через формулу R = U²/P этот допуск пересчитывается в коридор 2700–3150 Вт, или 15,4–17,9 Ом по сопротивлению. Коридор несимметричный, потому что исходный допуск мощности сам несимметричен.
Мультиметр в пределах 15,4–17,9 Ом: ТЭН исправен. Ниже 15,4 Ом: частичное замыкание витков спирали. Выше 17,9 Ом: подгорел контакт или часть нити уже выгорела, менять. Подробный разбор с таблицей для разных напряжений, в статье сопротивление ТЭНа 3 кВт 220 В.
Ошибка: берут мощность с запасом, а не длину трубки
Частый сценарий: заказчик просит ТЭН помощнее «для надёжности», вместо паспортных 3 кВт заказывает 3,5–4 кВт в тот же корпус. Трубка остаётся той же длины и диаметра, мощность выросла, и ваттная нагрузка подскакивает выше безопасных 12 Вт/см². Пример: 3000 Вт на трубке 10 мм и длиной 50 см дают 19,1 Вт/см². На такой нагрузке у поверхности трубки начинается пароплёночное кипение, трубка локально перегревается.
Реальный запас для кипятильника или титана даёт длина и диаметр трубки с ваттной нагрузкой ближе к нижней границе диапазона, 8–9 Вт/см² вместо 11–12. Лишние ватты в тот же корпус такого запаса не дают. ТЭН с запасом по длине греет дольше, зато не горит на первой же накипи.
Кабель и автомат под 3 кВт
Рабочий ток: I = P / U = 3000 / 220 = 13,6 А, по допуску ГОСТ максимум 14,3 А. Для такой линии нужен отдельный автомат 16 А, кабель сечением от 2,5 мм² и обязательно УЗО 30 мА, потому что нагреватель работает в воде. Расчёт для трёхфазных схем и блоков из нескольких ТЭНов, в статье какой кабель и автомат нужен на ТЭН 3 кВт.
Что прислать нам для расчёта
- Объём бака или ёмкости в литрах
- Материал и толщину стенки бака: туда садится резьба или фланец
- Резьбу или диаметр посадочного места (штуцер, фланец, гайка)
- Напряжение сети: 220 или 380 В, однофазная или трёхфазная линия
- Фото или эскиз старого ТЭНа, если меняете вышедший из строя: маркировка, рулетка в кадре
Меняете ТЭН в бытовом водонагревателе? Общий порядок подбора и замены описан здесь: ТЭН для водонагревателя: как выбрать и заменить.
