ТЭН для водонагревателя: как выбрать и заменить в промышленном оборудовании

Промышленный водонагреватель — это не бытовой бойлер. Здесь другой класс нагрузок: трёхфазные сети 380 В, мощности от нескольких киловатт до десятков, агрессивные среды и ограничения по габаритам шкафа. Выбор ТЭНа для такого оборудования редко сводится к покупке первого попавшегося элемента из каталога. Чаще требуется расчёт мощности под объём бака, проверка материала оболочки на совместимость с водой или теплоносителем и точное совпадение посадочных размеров. При этом замена ТЭНа — операция типовая, если знать, какие параметры критичны и как их проверить.

Серийный ТЭН против изготовленного под задачу

Каталоги сетевых магазинов предлагают стандартные ТЭНы мощностью 1,5–3 кВт с резьбой G1¼”. Для промышленного водонагревателя этого обычно мало. Бак на 2 м³ требует минимум 9–12 кВт, а на время подогрева влияет именно плотность мощности — Вт на литр объёма. Серийные ТЭНы длиной 200–300 мм физически не подходят для глубинного монтажа в ёмкость 1500 мм. Кроме того, у стандартных элементов часто углеродистая оболочка вместо нержавейки, что в жёсткой воде приводит к ускоренной коррозии.

На производстве ТЭН-Миасс изготавливают элементы по чертежу заказчика: нестандартную длину (от 30 до 6000 мм), диаметр корпуса (от 4 до 32 мм), точную мощность под расчётный объём, резьбу под имеющийся фланец. Партия — от 1 шт., срок типового ТЭНа — 5–10 дней. Такой подход позволяет получить не усреднённое решение, а элемент, повторяющий геометрию вышедшего из строя или спроектированный под конкретный узел.

Расчёт мощности и сопротивления: от объёма бака к параметрам

Базовый закон для одноэлементного ТЭНа: сопротивление определяет мощность при заданном напряжении. Формула: R = U² / P. Например, для ТЭНа 3 кВт на 220 В сопротивление должно быть 220² / 3000 ≈ 16,1 Ом. Для трёхфазного включения 380 В сопротивление элемента зависит от схемы соединения.

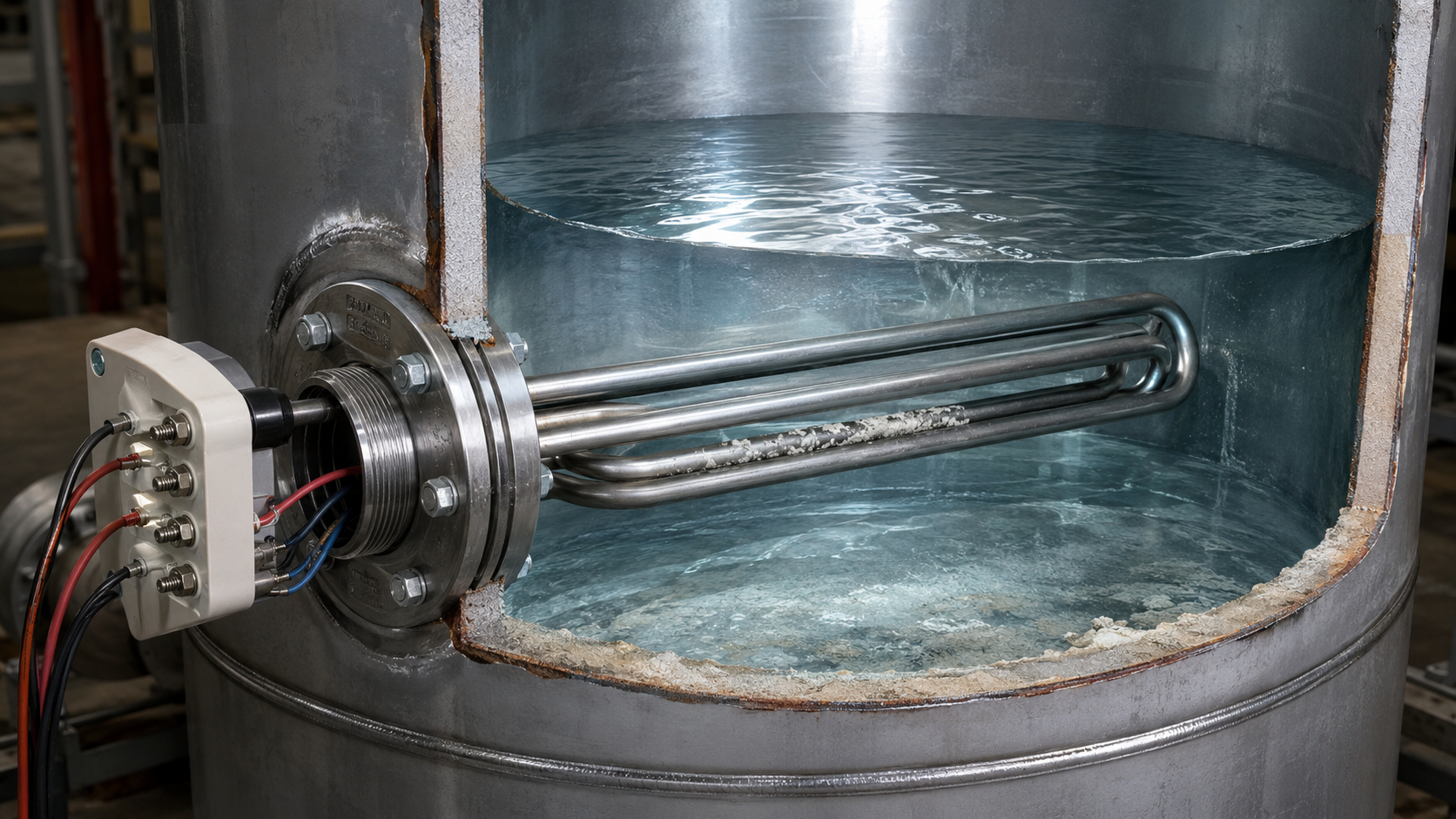

В промышленных водонагревателях чаще применяют блок из трёх элементов, смонтированный на фланце. Возможны две схемы:

• Звезда (с нейтралью) — на каждый элемент приходит фазное напряжение 220 В. Сопротивление одного элемента: R = U_ф² / P_элемента. Для элемента 4 кВт: 220² / 4000 = 12,1 Ом.
• Треугольник (без нейтрали) — на элементе линейное напряжение 380 В. Сопротивление: R = U_л² / P_элемента. Для того же 4 кВт: 380² / 4000 = 36,1 Ом.

Линейный ток трёхфазной нагрузки можно оценить как I = P_общая / (√3 × U_линейного). Для блока 12 кВт на 380 В: 12000 / (1,73 × 380) ≈ 18,2 А.

Пример расчёта мощности. Есть ёмкость 3 м³, нужно поднять температуру воды с 10 °C до 60 °C за 3 часа. Теплоёмкость воды 4,18 кДж/(кг·°C), плотность 1000 кг/м³. Энергия: 3000 кг × 50 °C × 4,18 ≈ 627 000 кДж. Делим на время (10800 с): 627000 / 10800 ≈ 58 кВт. С учётом теплопотерь бака — 10–20% — потребуется блок-ТЭН мощностью ~65 кВт. Готовый серийный элемент на 60 кВт может не соответствовать длине или резьбе, а по ГОСТ 13268-88 допуск по мощности составляет +5/−10%. Заказ под чертёж позволит получить мощность, точно рассчитанную под ваш бак и время нагрева.

Материал оболочки и резьба: выбор под среду

Для воды и пара до 200 °C применяется нержавеющая сталь AISI 304 (08Х18Н10). Это универсальный вариант для пищевых и технических водогрейных систем. Для более агрессивных сред — растворы солей, щёлочи, кислоты в гальванических ваннах — используют цельнотянутую трубу 12Х18Н10Т или титан. Сталь 10 (углеродистая) подходит только для воздуха, масла и неагрессивных сред с высокой температурой.

Посадочные размеры для одиночных ТЭНов (одна петля) — резьба G1/2”, G3/4”, M14×1.5, M22×1.5. Для блок-ТЭНов, объединяющих несколько петель в общий фланец, требуются крупные резьбы: G1.5”, G2”, G3”, M48×2, M56×2, M64×3. Через отверстие под малую резьбу физически невозможно пропустить три и более нагревательные петли, поэтому при заказе обязательно указывайте класс резьбы.

Замена ТЭНа в промышленном водонагревателе: алгоритм

Замена проходит по регламенту, но с одним отличием: перед демонтажом нужно не просто обесточить, а получить допуск к работам в электроустановке. Порядок действий:

1. Снять напряжение, проверить отсутствие фазы указателем.
2. Перекрыть подачу воды на бак, слить воду через дренажный патрубок.
3. Отключить провода от клемм ТЭНа, снять перемычки между элементами.
4. Открутить фланец (шестигранник, ключ-трещотка) или вывернуть ТЭН из штуцера.
5. Извлечь элемент, осмотреть накипь, коррозию, следы перегрева.
6. Новый ТЭН проверить до установки: сопротивление мультиметром — должно соответствовать расчётному по формуле R = U² / P (для одиночного элемента) или R = U_ф² / P_элемента для звезды. Сопротивление изоляции мегаомметром — не менее 0,5 МОм.
7. Установить новый ТЭН с новой прокладкой, затянуть моментом, указанным в паспорте.
8. Провести пробный пуск: замерить ток каждой фазы клещами, он не должен отличаться более чем на 5%.

Внутри каждого ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). Она электрически изолирована от оболочки, но при длительной работе на границе температур и накипи сопротивление изоляции падает. Если мегаомметр показывает меньше 0,5 МОм — ТЭН требует замены, даже если спираль ещё цела.

Что вписать в техзадание для изготовителя

Чтобы ТЭН точно совпал с вышедшим из строя образцом, достаточно прислать старое изделие с фото и линейкой, либо указать в заявке:

• диаметр и длину корпуса (в пределах 4–32 мм и 30–6000 мм);
• напряжение и схему подключения (220 В, 380 В, звезда/треугольник);
• расчётную мощность (или объём бака и время нагрева — мощность посчитают технологи);
• среду (вода, пар, раствор) и рабочую температуру;
• тип резьбы (одиночный штуцер G1/2” или фланец G2”);
• материал оболочки, если он отличается от стандартного AISI 304 (08Х18Н10).

ТЭН-Миасс изготавливает элементы по фото старого образца, по размерам или эскизу. Это актуально для котельных, пищевых линий, гальванических ванн и сушильных камер — когда серийный каталог не даёт нужной геометрии. Партия от 1 шт., срок типового ТЭНа — 5–10 дней.

Правильно подобранный ТЭН — это не просто элемент нагрева, а часть системы, которая должна служить годами. Считайте мощность по формуле, проверяйте материал оболочки на совместимость со средой и передавайте техзадание производителю — тогда никакой неожиданной замены в разгар производственного цикла не случится. Если сомневаетесь в расчётах — отправьте параметры ёмкости и режим работы, технологи ТЭН-Миасс уточнят мощность и подберут материал.
