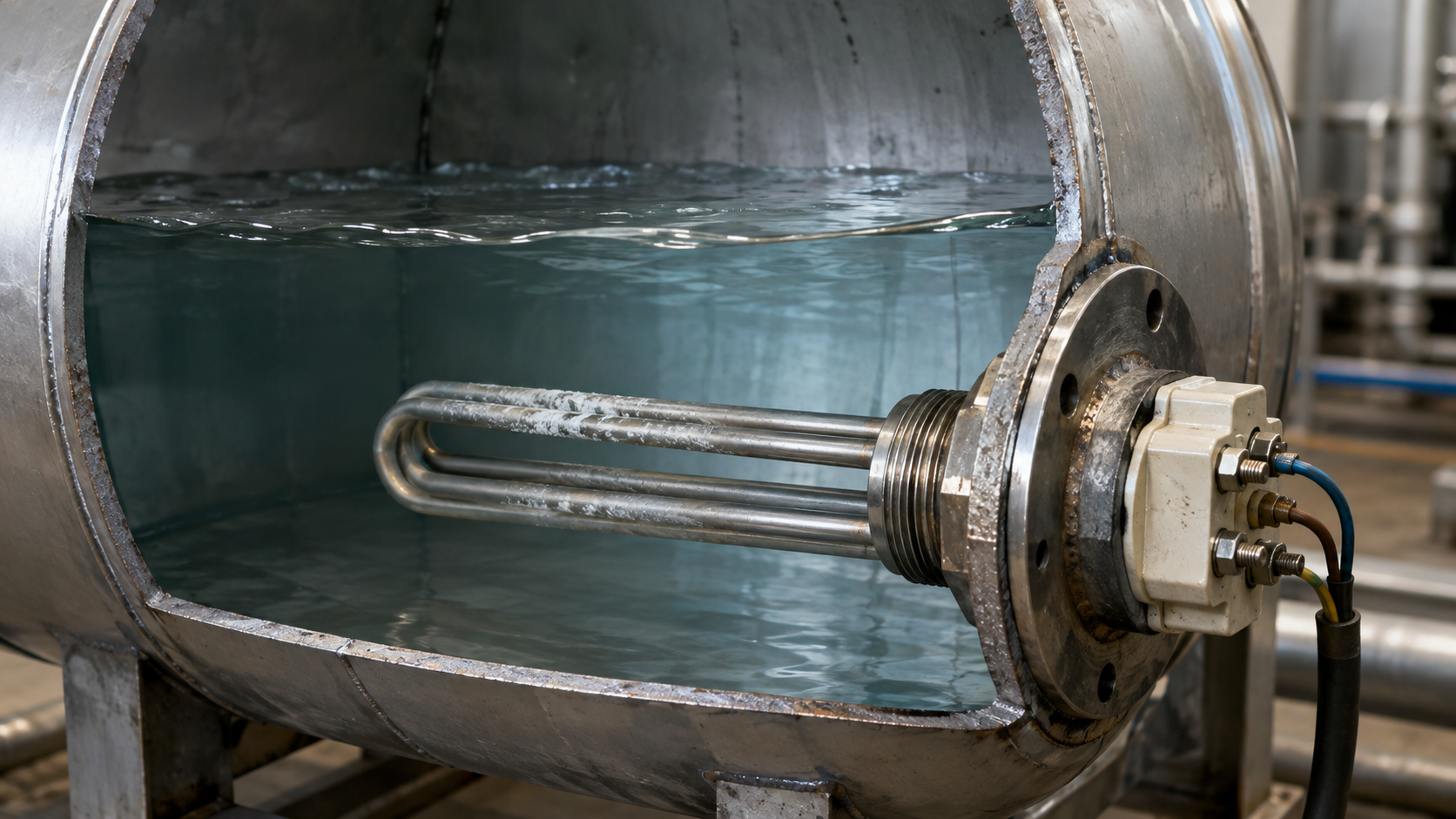

Какой кабель и автомат нужен для ТЭН 3 кВт: расчёт и практические рекомендации

ТЭН 3 кВт — одна из самых востребованных мощностей для промышленных электробойлеров, ёмкостей подогрева и теплообменников. При заказе такого нагревателя часто возникает вопрос: какой автоматический выключатель и кабель подойдут, чтобы линия работала без перегрузки. Достаточно двух формул — и вопрос закрыт. Но есть нюансы: допуск ГОСТ на мощность, тип подключения и схема сети.

Расчёт рабочего тока ТЭН 3 кВт в однофазной и трёхфазной сети

Для однофазного ТЭН (220 В) формула простая: I = P / U. Для 3 кВт — 3000 / 220 = 13,6 А. По ГОСТ 13268-88 допуск по мощности составляет +5/−10%, поэтому максимальный ток при номинальном напряжении — 14,3 А. Именно на этот ток следует ориентироваться при выборе аппаратуры.

Для трёхфазного ТЭН (например, блок из трёх элементов по 1 кВт, соединённых звездой к сети 380 В) линейный ток рассчитывается как I = P / (√3 × U_лин) = 3000 / (1,73 × 380) = 4,6 А. В этой схеме на каждый элемент приходится фазное напряжение 220 В. Если ТЭН имеет единственный нагреватель на два вывода и рассчитан на линейное напряжение 380 В (фаза-фаза), ток составит 7,9 А.

*макс. — с учётом допуска +5% по ГОСТ 13268-88.

Зная ток, можно проверить исправность нагревателя мультиметром: сопротивление однофазного ТЭН на 220 В должно быть около R = U² / P = 220² / 3000 ≈ 16,1 Ом, для ТЭН на 380 В — 380² / 3000 ≈ 48,1 Ом.

Выбор автоматического выключателя для ТЭН 3 кВт

Автоматический выключатель защищает линию от короткого замыкания и перегрева кабеля при перегрузке. Для чисто активной нагрузки (ТЭН) пусковые токи равны нулю — нихромовая спираль разогревается за доли секунды. Поэтому номинал автомата выбирают на 15–20 % выше рабочего тока.

Порядок выбора:

• Рассчитайте рабочий ток по таблице выше.
• Выберите номинал из стандартного ряда: 6, 10, 16, 20 А.
• Проверьте, что автомат защищает кабель: его номинальный ток не должен превышать допустимый ток кабеля.

Для однофазного ТЭН 3 кВт (ток до 14,3 А) — автомат 16 А с характеристикой C. Для трёхфазного (4,6 А) — автомат 6 А, при необходимости с характеристикой C. В промышленных сетях с короткими линиями можно использовать характеристику B, но в большинстве цехов и котельных применяют C — она не отключается при кратковременных бросках, которых у ТЭН практически нет.

Важно: если уже проложен кабель с ограничением по току, автомат подбирается по сечению кабеля, а не наоборот. Например, кабель 1,5 мм² допускает длительный ток 18 А при прокладке в воздухе, поэтому автомат 16 А возможен. А вот для кабеля 0,75 мм² предельный ток — 11 А, и автомат 16 А уже недопустим.

Сечение и марка кабеля для ТЭН 3 кВт

Сечение медного кабеля выбирается из условия нагрева и падения напряжения. Согласно ПУЭ (таблица 1.3.4 для медных жил), при прокладке в воздухе:

Для однофазного ТЭН 3 кВт мы рекомендуем 2,5 мм² по следующим причинам: кабель может быть проложен в жгуте, при температуре выше +30 °C, или иметь большую длину. Сечение 2,5 мм² обеспечит запас и упростит будущую модернизацию. Для трёхфазного ТЭН при токе 4,6 А достаточно 1,5 мм² — это стандартное минимальное промышленное сечение.

Марки кабеля:

• ВВГнг-LS — для стационарной прокладки внутри зданий (не поддерживает горение);
• КГ — для гибких подключений, например к передвижным нагревательным установкам;
• NYM — импортный аналог ВВГ, удобен в сухих помещениях.

Учитывайте падение напряжения. Для однофазной линии 220 В длиной 100 м с кабелем 2,5 мм² падение составит около 4,8 В (2,2 %) — это допустимо. Если применить 1,5 мм², падение будет 7,2 В (3,3 %) — тоже в пределах 5 %, но кабель будет сильнее нагреваться. Для линий свыше 100 м лучше сразу брать 4 мм² или переходить на трёхфазное подключение.

Пример «было/стало»: замена ТЭН 2 кВт на 3 кВт без пересчёта электрики

На участке подогрева воды стоял ТЭН 2 кВт, питание однофазное 220 В, кабель 1,5 мм², автомат 10 А. При токе 9,1 А (2000 / 220) схема работала нормально. После выхода нагревателя из строя закупщик заменил его на более мощный 3 кВт, действуя по принципу «чем больше, тем лучше». Ток вырос до 13,6 А. Автомат 10 А начал отключаться при выходе на режим, а кабель 1,5 мм² работал на пределе: его допустимый ток в жгуте и с учётом температуры — не более 13 А. Перегрузка вызвала нагрев изоляции и риск короткого замыкания.

Правильное решение: после замены ТЭН на 3 кВт установить автомат 16 А и кабель 2,5 мм². Либо заказать ТЭН с мощностью ровно 2 кВт, например по чертежу. Компания ТЭН-Миасс изготавливает ТЭН под техзадание с партии от 1 шт. — в этом случае мощность и геометрия будут точно соответствовать задаче, а электрику переделывать не придётся.

Как заказать ТЭН 3 кВт точно под вашу электрику

Если вам нужен ТЭН на 3 кВт с конкретными параметрами — мощностью, длиной, диаметром, типом резьбы (G1/2", G3/4", M22×1,5 или фланец DN50–DN150), — отправьте чертёж, эскиз или фото старого изделия. Производство ТЭН-Миасс рассчитает сопротивление, материал оболочки (сталь 10, AISI 304 (08Х18Н10), цельнотянутая 12Х18Н10Т) и срок изготовления — 5–10 дней для типового нагревателя. Это исключит ситуацию, когда фактическая мощность ТЭН превышает расчётную для вашего автомата и кабеля.

Если нужен ТЭН 3 кВт под нестандартный фланец или габарит, пришлите чертёж или фото в ТЭН-Миасс — технолог пересчитает мощность под вашу схему и подтвердит срок в течение рабочего дня.
