ТЭН для холодильной техники: производство по чертежу заказчика
ТЭН оттайки испарителя делаем по чертежу или эскизу испарителя, а не по каталожному прямому типоразмеру: геометрия изгиба повторяет контур коилки, оболочка из нержавейки AISI 304 из-за постоянного контакта с конденсатом и талой водой. Трубчатые ТЭН для холодильной техники стоят от 2200 до 14 660 ₽ (уровень «норма», в зависимости от длины и диаметра), минимальный заказ 1 шт., срок 7-14 дней.

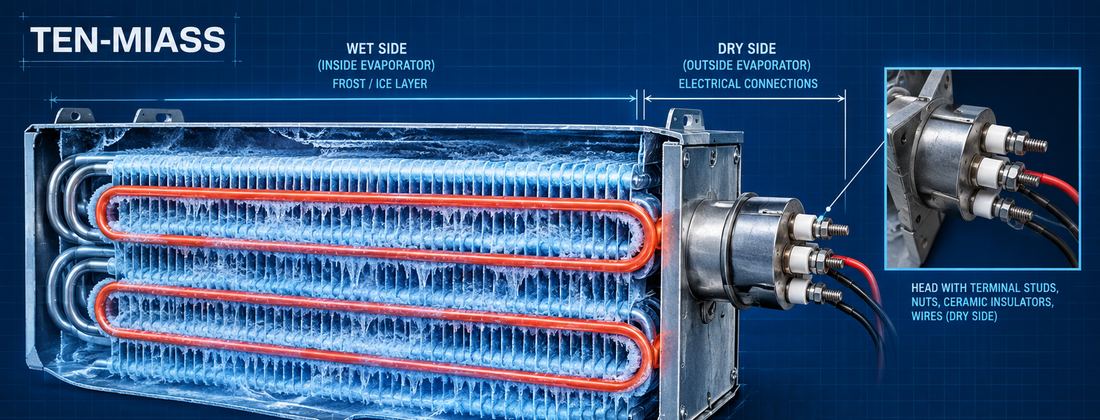

ТЭН оттайки встроен в коилку испарителя: трубка полностью внутри корпуса, клеммы и изоляторы вынесены на сухую сторону.
Почему каталожный ТЭН не подходит для испарителя
Заявка из холодильного цеха обычно начинается одинаково: прислали фото или чертёж испарителя и попросили «сделайте такой же, оригинала нет». У каждого производителя холодильного оборудования своя геометрия коилки: разный шаг оребрения, разная длина изгиба, разное расположение дренажного поддона. Прямой ТЭН из каталога в эту форму не встанет, его нужно гнуть под конкретный радиус и длину плеч.
Поэтому ТЭН для холодильной техники делаем только по чертежу или эскизу заказчика: указываем точки изгиба, длину каждого плеча, место выхода на сухую сторону. Если чертежа нет, подойдёт фото испарителя с демонтированным старым нагревателем и линейкой рядом, плюс маркировка на старой детали, если она читается.
Материал оболочки: почему не чёрная сталь
Испаритель работает в цикле «заморозка инеем, оттайка, конденсат стекает в поддон» несколько раз в сутки. Оболочка ТЭНа постоянно мокрая. Углеродистая сталь 10 в таком режиме покрывается ржавчиной за сезон, а дальше начинает подтекать через свищ в шве.
| Материал оболочки | Где уместен в холодильной технике | Риск при неправильном выборе |
|---|---|---|
| Чёрная сталь (сталь 10) | Сухие зоны: кабель-канал, щит управления | Коррозия от конденсата за 1 сезон |
| AISI 304 (08Х18Н10) | Испаритель, дренажный поддон: наш дефолт для холода | Нет, стандартный выбор для влажных сред |
| AISI 321 (08Х18Н10Т) | Камеры с частой санобработкой хлорсодержащими составами | Избыточно для обычной оттайки, но нужно при агрессивной мойке |
По умолчанию для испарителя и поддона берём AISI 304: контакт с чистым конденсатом и талой водой, без агрессивной химии. Если камера пищевая и моется хлорными растворами несколько раз в смену, переходим на AISI 321: титан-стабилизированная сталь держит такой режим лучше.
Типичные неисправности: признак → причина → что менять
| Признак | Причина | Что менять |
|---|---|---|
| Течь возле головки ТЭНа, ржавые потёки | Оболочка из чёрной стали корродирует во влажной зоне | Заказать оболочку из AISI 304 вместо чёрной стали |
| Иней не сходит после оттайки, камера подмерзает | ТЭН прямой, не повторяет форму испарителя, греет не весь контур | Изготовить по чертежу или эскизу испарителя, с нужным радиусом изгиба |
| Поддон конденсата промерзает за ночь, вода встаёт льдом | Мощность дренажного ТЭНа подобрана на глаз, без расчёта по объёму | Пересчитать по формуле ниже под реальный объём поддона |
| Контакты подгорают, запах гари у головки | Клеммы попадают во влажную зону из-за неверной геометрии загиба | Развести сухую и мокрую зоны по чертежу, контакты только снаружи корпуса |
| ТЭН выходит из строя за один сезон | Материал не держит постоянную конденсацию и перепад от -30 до +40 °C | Нержавеющая оболочка, запас по мощности в допуске ГОСТ 13268-88 |
Расчёт мощности дренажного ТЭНа: пример из заявки
Клиент прислал чертёж поддона конденсата коммерческого холодильного шкафа: объём поддона 6 литров, за цикл оттайки 20 минут талую воду нужно подогреть с 0 до +6 °C, чтобы она не намёрзла обратно до следующего цикла. Мощность считается по формуле:
P = 0,00116 × V × ΔT / t
Подставляем числа: V = 6 л, ΔT = 6 °C, t = 0,33 ч (20 минут).
P = 0,00116 × 6 × 6 / 0,33 = 0,1265 кВт ≈ 127 Вт
На практике берут следующий стандартный шаг с запасом на теплопотери через стенки поддона: 150 Вт. Проверяем по ГОСТ 13268-88: допуск мощности +5/-10 % даёт реальный диапазон 135-157,5 Вт. При 220 В это сопротивление 307-359 Ом (R = U²/P для обеих границ). Если купленный ТЭН на 150 Вт показывает мультиметром сопротивление в этом коридоре, изделие в норме.
Что прислать для расчёта
- Чертёж испарителя или фото со всех сторон с линейкой либо рулеткой в кадре
- Диаметр и длину трубки или место встройки ТЭНа в коилку
- Напряжение питания (220 или 380 В) и наличие клеммной коробки
- Объём поддона для конденсата, если нужен отдельный дренажный ТЭН
- Температурный режим камеры (например, -18 °C) и частоту циклов оттайки в сутки
- Материал корпуса испарителя, если важна совместимость крепежа
- Старый сгоревший ТЭН или его маркировку, если он демонтирован на замену
По этим данным мы за день возвращаем расчёт: материал оболочки, мощность, цену и срок. Точная стоимость только по чертежу или фото, цена из статьи ориентировочная при закупке от 10 шт.
