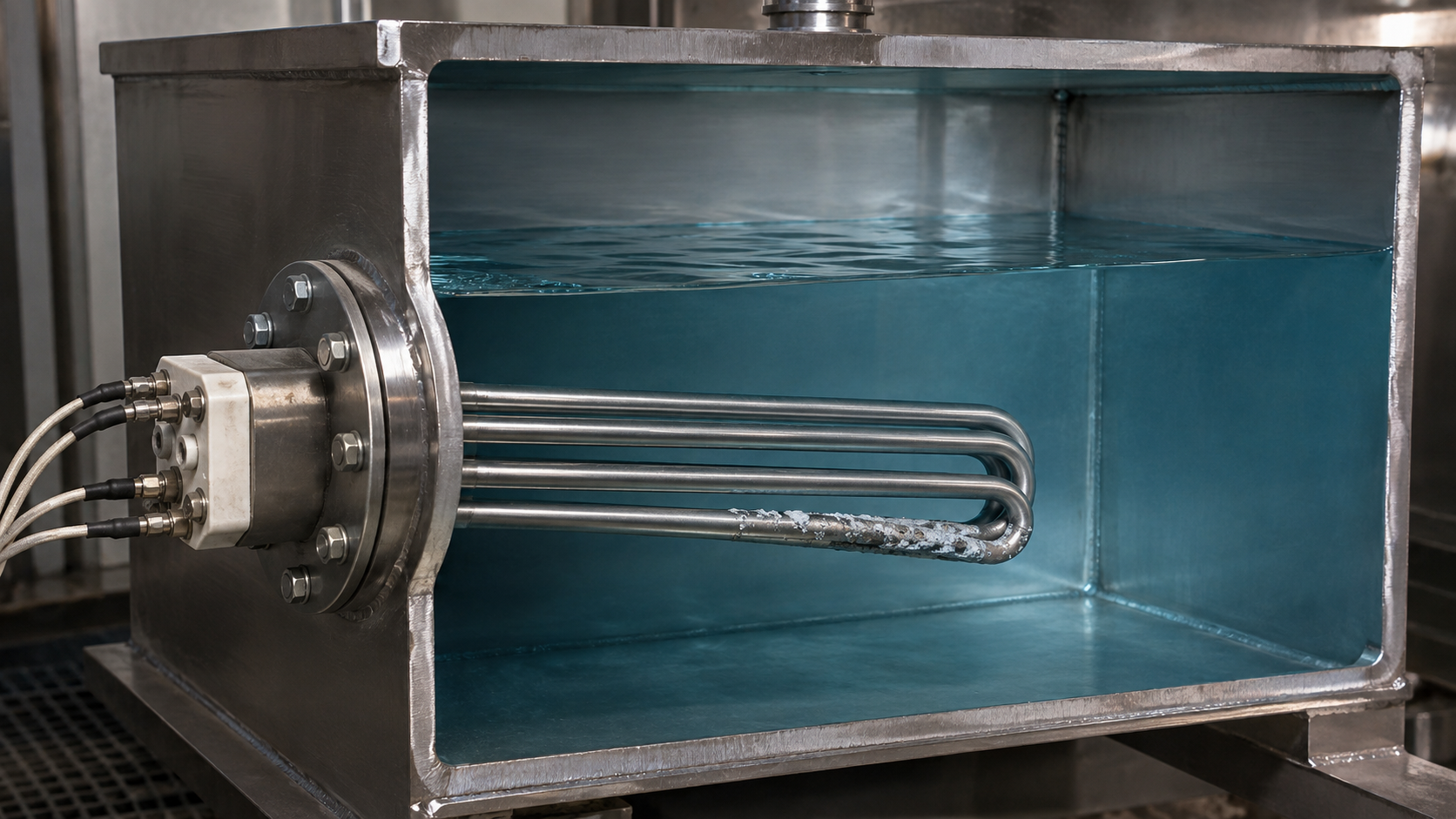

Почему часто перегорает ТЭН: 7 причин, которые инженер найдёт только на чертеже

ТЭН на 30 кВт в проточном нагревателе котельной сгорел через 400 часов. Замена — 8 000 ₽, простой цеха — 6 часов. Меняем на такой же из наличия — и через 3 месяца повторяем цикл. Знакомая картина? Разбираем, почему сгорает ТЭН, когда он собран по ГОСТ, а не по задаче.

Причина №1. Мощность выбрана «на глаз», а не под объём и скорость нагрева

Серийные ТЭНы идут с шагом мощности 1, 1.5, 2, 3 кВт. Для промышленного бака 2 м³ или экструдера этого шага недостаточно. Если поставить ТЭН мощностью 12 кВт в бак, которому нужен нагрев с 20 до 80 °C за 40 минут, спираль будет работать на пределе — поверхностная нагрузка превысит норму в 1.5 раза.

Правильный подход — расчёт по формуле теплового баланса:

P = (m × c × ΔT) / (t × η), где m — масса нагреваемой среды, c — теплоёмкость, ΔT — разница температур, t — время нагрева, η — КПД. Для воды и 2 м³ при ΔT=60 °C и t=40 минут: P = (2000 × 4.18 × 60) / (2400 × 0.9) ≈ 232 кВт. Ближайший серийный ТЭН на 230 кВт — компромисс, а не решение.

Под ваш объём и режим мы считаем мощность с точностью до 0.5 кВт. Это даёт запас по сроку службы спирали в 2–3 раза против «серийного соседа».

Причина №2. Среда агрессивнее, чем кажется

Вода из скважины с высоким содержанием хлоридов убивает AISI 304 (08Х18Н10) за 3–4 месяца. Причина — точечная коррозия: на поверхности оболочки образуются питтинги, через которые влага проникает к магнезитовой засыпке, спираль замыкает на корпус и перегорает.

Таблица выбора материала по среде — базовое решение, которое экономит замены:

Материал оболочки — не «такой же, как стоял», а расчётный. Если среда — раствор щёлочи с pH 12 при 90 °C, AISI 304 проработает меньше стали 10, а сталь 10 разрушится за месяц. Мы подбираем оболочку под техзадание, а не по прайсу.

Причина №3. Поверхностная нагрузка выше допустимой

Удельная поверхностная мощность — сколько ватт рассеивает каждый квадратный сантиметр оболочки. Норма для воды — до 12 Вт/см², для масла — до 4 Вт/см², для воздуха — до 2.5 Вт/см². Превышение означает: оболочка перегревается, масло коксуется, вода закипает локально, спираль перегорает.

Проверка по формуле: S = P / q, где S — площадь поверхности ТЭНа, P — мощность, q — допустимая удельная нагрузка. Для ТЭНа 30 кВт в воде минимальная площадь: 30000 / 12 ≈ 2500 см². При диаметре 16 мм это длина ~500 мм. Если ваш ТЭН 30 кВт имеет длину 250 мм — он перегревётся и сгорит.

Практическое следствие: ТЭН на 90 кВт на 380 В с длиной 6000 мм и диаметром 20 мм — легитимная конструкция. Такой же по мощности, но вкрученный в фланец DN50, — сгорит за неделю.

Причина №4. Неверное подключение схемы «звезда» и «треугольник»

Трёхфазные ТЭНы на 380 В имеют два стандартных подключения. Для звезды с линейным напряжением 380 В на каждый элемент приходит фазное ~220 В. Сопротивление ветви считаем так:

R = U_ф² / P_элемента = U_линейного² / (3 × P_элемента).

Пример: элемент 3 кВт → R = 220² / 3000 ≈ 16,1 Ом.

Для треугольника на 380 В на элемент приходит все 380 В, и сопротивление:

R = U_линейного² / P_элемента.

Пример: элемент 3 кВт → R = 380² / 3000 ≈ 48,1 Ом.

Линейный ток всей трёхфазной нагрузки: I_линейный = P_общая / (√3 × U_линейного).

Когда схему перепутали, ток повышается в 3 раза, спираль перегревается и перегорает. Перед подключением всегда снимайте перемычки и измеряйте сопротивление между выводами: расхождение с расчётом более чем на 10% — повод проверить схему до включения.

Причина №5. Допуски ГОСТ 13268-88 и «несимметричный» допуск сопротивления

ГОСТ 13268-88 регламентирует отклонение мощности +5/−10%. Это значит, что сопротивление ТЭНа может быть завышено на 11% или занижено на 4%. Для сети 380 В и ТЭНа с номинальной мощностью 30 кВт фактический диапазон мощности: от 27 до 31.5 кВт.

Причина такой асимметрии — технологическое отклонение диаметра и состава нихрома. В серийном ТЭНе из розницы допуск часто не выдерживается вовсе, особенно в дешёвых партиях. В ТЭНах, изготовленных под чертёж, контроль сопротивления ведётся на каждом изделии — с записью в паспорт.

Если ТЭН перегорает систематически, всегда запрашивайте фактическое сопротивление. Оно должно соответствовать формуле для вашей схемы. Отклонение свыше допуска указывает на брак или подмену материала спирали.

Причина №6. Условия эксплуатации: сухой ход, вибрация, скачки напряжения

ТЭН, включённый без среды, на воздухе, перегорает за 3–5 минут. Это самая частая причина «необъяснимого» выхода из строя в промышленных установках — падение уровня воды в баке из-за вышедшего из строя датчика уровня.

Вибрация от насоса или компрессора приводит к обрыву контактных стержней в месте выхода из оболочки. Поэтому в промышленных ТЭНах выводы усиливаются, а длина неактивной зоны увеличивается до 50–100 мм с каждой стороны.

Скачки напряжения в сети 380 В выше +10% на 20% сокращают ресурс нихрома. Для взрывопожароопасных зон применяются ТЭНы с взрывозащитой Ex-d, где критичен не сам перегрев, а конструктивная защита от искрения.

Причина №7. Геометрия не совпадает с посадочным местом

Частая история: ТЭН с линейной длиной 600 мм вкрутили в шкаф, где рабочая зона — 400 мм. Открытая часть перегревается, грязь и накипь налипают, спираль перегорает. Подобные «несоответствия» типичны для покупки «по мощности» вместо «по чертежу».

Для блок-ТЭНов фланец с резьбой G1.5", G2", G3", M48×2, M56×2, M64×3 — под ключ-шестигранник. Одиночный ТЭН — штуцер G1/2", G3/4", M14×1.5, M22×1.5. Если блок-ТЭН с 3 петлями пытаются вкрутить в резьбу G1/2" — это физически невозможно, но попытки бывают на площадках.

Мы изготавливаем ТЭНы с диаметром оболочки от 4 до 32 мм и длиной от 30 до 6000 мм. Если под ваш шкаф нужен ТЭН 420 мм, а под фланец — 380 мм, это два разных ТЭНа, и второй вам не подходит. При этом серийная линейка почти никогда не даёт точное совпадение габаритов.

Что делать, чтобы ТЭН служил годами

1. Определите среду и температуру — выберите материал оболочки по таблице.
2. Рассчитайте мощность по тепловому балансу, а не «по аналогии».
3. Проверьте поверхностную нагрузку и длину активной зоны.
4. Сверьте схему подключения и сопротивление до включения.
5. Закажите ТЭН под чертёж вашего посадочного места, от 1 шт.

Срок изготовления типового ТЭНа в ТЭН-Миасс — 5–10 дней. Мощность считаем под объём вашего бака и режим, геометрию — под габарит шкафа, резьбу — под ваш фланец. Пришлите длину, диаметр, среду и напряжение — технолог вернёт расчёт и срок в течение рабочего дня.
