Гибкий ТЭН для холодильной техники 220 В: подбор параметров, цена и сроки
Короткий ответ. Для дренажа, обвязки компрессора, дверного контура и антиобмерзания испарителя ставят не трубчатый ТЭН, а гибкий греющий кабель или ленту в силиконовой оболочке. Её наматывают снаружи на трубу или корпус, терморегулятор выводят отдельно. Мощность на метр считаем по длине трассы, диаметру и температуре окружающей среды, цену называем по этим же данным в день обращения. Срок изготовления 7-14 рабочих дней.
Дренажная трубка перемерзает в одном и том же месте каждую зиму

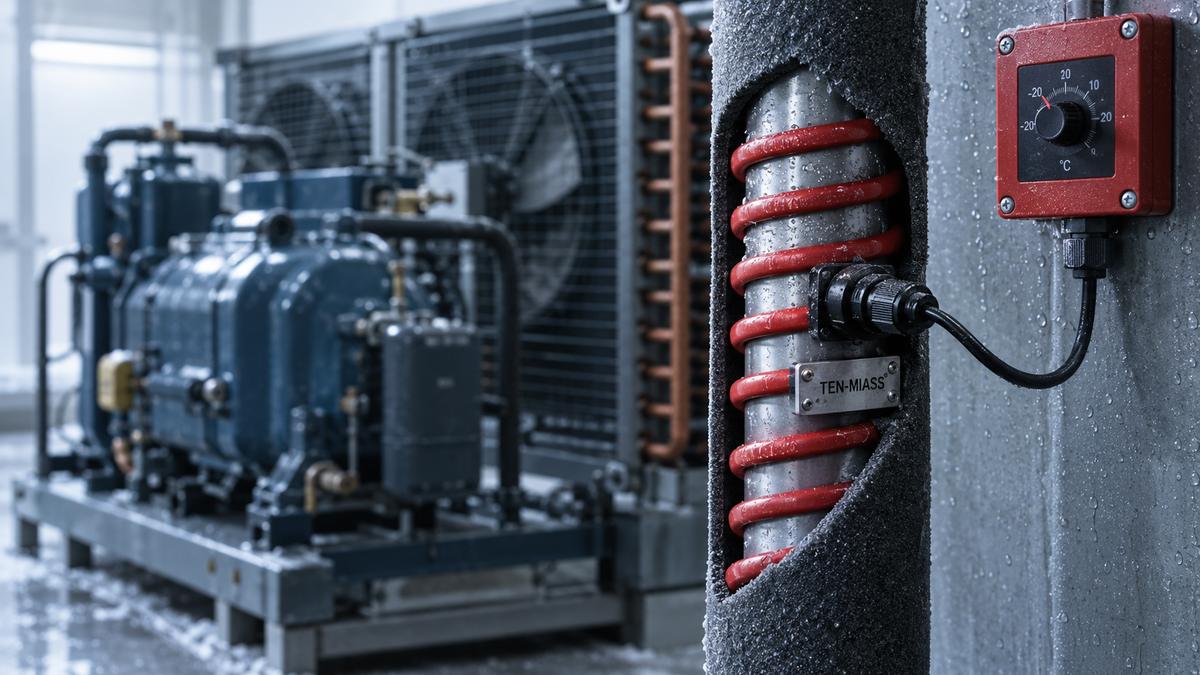

Типичная заявка: дренаж холодильной камеры выходит через стену на улицу и там же каждый сезон забивается льдом. Конденсат копится, труба перемерзает, вода идёт назад в камеру. Внутрь этой трубки трубчатый ТЭН физически не встанет: там нет места под жёсткую металлическую трубку с магнезитовой засыпкой. Решение простое: гибкий греющий кабель, который обматывает дренаж снаружи по всей длине проблемного участка.
Это отдельный класс нагревателей, не разновидность обычного ТЭНа. Если вы уже сравнивали варианты для бытового трубчатого ТЭНа для холодильной техники на 220 В, там речь про замену оттайки внутри корпуса холодильника. Дренаж, обвязка компрессора и дверной контур - задачи другого порядка, решаются другим изделием.
Где применяется гибкий ТЭН на холодильной установке
Четыре повторяющихся задачи закрывают почти все заявки:
| Узел | Типовая задача | Что указать при заказе |
|---|---|---|
| Дренаж конденсата | труба перемерзает на выходе из камеры или на улице | длина трубки, диаметр, участок на улице/в тёплой зоне |
| Обвязка компрессора | масло в компрессоре загустевает при низких температурах, нужен подогрев картера | длина обвязки, диаметр картера или трубки, рабочая температура окружения |
| Дверной контур камеры/витрины | уплотнитель примерзает к коробу, дверь не закрывается герметично | периметр контура (длина уплотнителя), тип двери |
| Антиобмерзание испарителя | иней на теплообменнике блокирует обдув, падает производительность | габариты испарителя или поддона, схема прохода кабеля |
По этим же сценариям уже приходили заявки на подогрев компрессора осушителя, там трубчатый ТЭН стоит снаружи корпуса компрессора, что по смыслу близко к обвязке холодильного компрессора гибким кабелем, только форма изделия другая.
Почему путают гибкий ТЭН и трубчатый
Частая ошибка в заявках: просят «ТЭН на дренаж» и присылают чертёж трубчатого нагревателя с фланцем, или наоборот, под задачу, где действительно нужен погружной трубчатый ТЭН, просят «обмотать лентой». Разница в типе нагрева:
- Трубчатый ТЭН греет среду, в которую погружён: воду, масло, воздух в канале. Контакты на сухой стороне, трубка внутри.
- Гибкий греющий кабель или лента греет поверхность, на которую намотан снаружи. Среда не касается нагревательного элемента напрямую, тепло передаётся через стенку трубы или корпуса.
Для испарения конденсата из поддона, например, ставят именно погружной трубчатый ТЭН: это описано в статье про ТЭН для испарения конденсата на 80-90 градусов. А чтобы дренажная трубка до этого поддона не перемерзала по дороге, нужен уже гибкий кабель снаружи. Два разных изделия на одном контуре холодильной установки, и перепутать их - обычное дело при заказе по памяти, без фото узла.
Что прислать для расчёта
Четыре параметра закрывают 90% расчёта:
- Длина трубопровода или контура: метраж дренажа, периметр дверного уплотнителя, длина обвязки компрессора
- Диаметр трубы или узла: под него подбирается ширина ленты или способ крепления кабеля
- Температура окружающей среды: улица зимой в вашем регионе, подсобка без отопления, камера с минусовой температурой внутри
- Напряжение и требуемая степень защиты от влаги: 220 В стандартно, защита зависит от того, под открытой водой узел или в сухой зоне
Фото или схема узла ускоряют расчёт в разы, присылайте их вместе с этими цифрами.
Сколько стоит и сколько ждать
Готового прайса на гибкие греющие кабели нет: слишком разная геометрия узлов у разных установок. Присылаете длину, диаметр и температуру окружения, расчёт делаем в день обращения. Срок изготовления, как на остальной нестандарт, 7-14 рабочих дней, отгрузка по РФ и в Казахстан.
Нужен гибкий ТЭН под конкретный дренаж, компрессор или дверной контур?
Пришлите фото узла, длину и температуру окружения, посчитаем и назовём срок.
