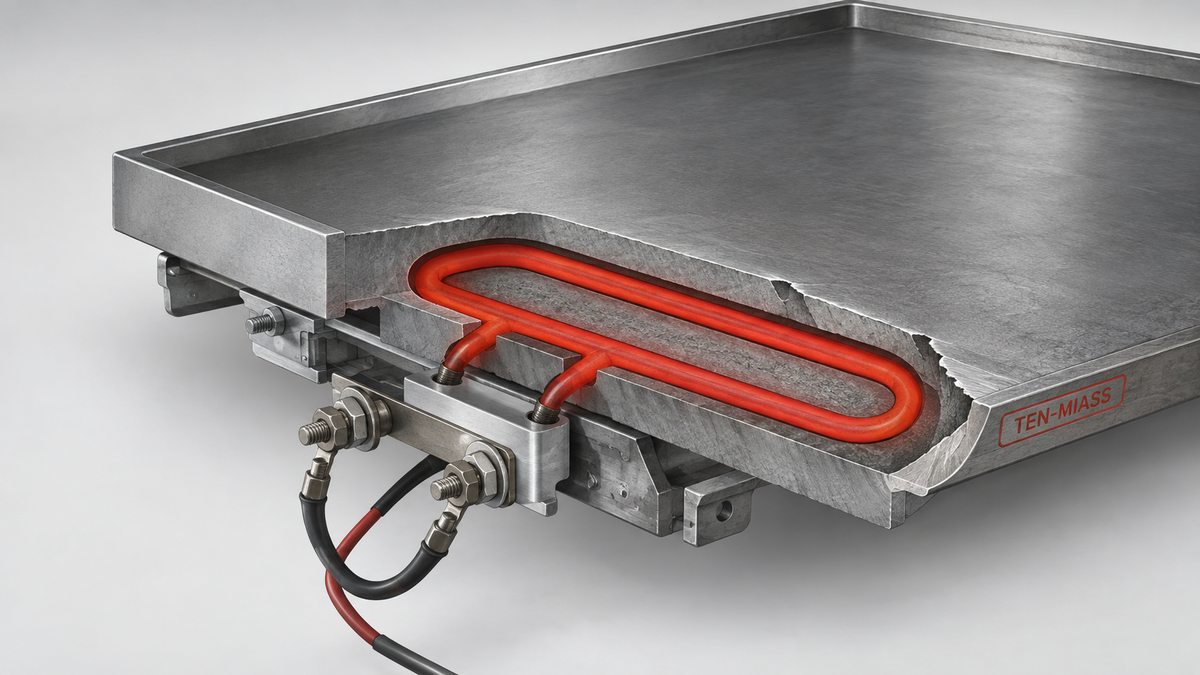

ТЭН для электрогриля ЭГЛ-40: подбор параметров, цена и сроки
Короткий ответ. На контактном гриле ЭГЛ-40 первым выходит из строя нижний прижимной ТЭН, он работает под давлением плиты и греется сильнее верхнего. Мощность зоны обычно 2-4 кВт на 220 или 380 В, сопротивление считается по R = U²/P с коридором ГОСТ 13268-88. Для заказа нужны фото плиты, шильдик старого ТЭНа и размеры паза. Срок 7-14 дней.
Почему прижимной ТЭН выходит из строя первым
На контактном гриле две плиты, верхняя и нижняя, и у каждой свой нагреватель. Нижняя плита принимает вес продукта и давление верхней крышки, поэтому её ТЭН работает в режиме постоянного механического прижима, а не просто лежит в пазу. Из-за этого в месте максимального изгиба труба нагружена сильнее, магнезитовая набивка там быстрее теряет плотность, и сопротивление спирали начинает уходить от номинала раньше, чем на верхнем ТЭНе.
Второй фактор, жир и влага. На контактном гриле они регулярно попадают в клеммную коробку снизу плиты, окисляют контакт, и ТЭН формально ещё исправен, а плита уже не греет. Поэтому прозвонка перед заказом нового ТЭНа обязательна, иначе купите замену туда, где сгорела всего лишь клемма.
Таблица: признак, причина, что менять
| Признак | Причина | Что менять |
|---|---|---|
| Плита греет неравномерно, один край холодный | ТЭН местами выгорел, прижим неплотный | Замена ТЭНа с тем же изгибом под паз |
| Автомат выбивает при включении гриля | Пробита изоляция, жир или влага в клеммной коробке | Замена ТЭНа и герметизация клемм |
| Гриль долго выходит на рабочую температуру | Сопротивление выросло, часть витков выгорела | Замер мультиметром, замена при выходе за коридор ГОСТ |
| Греет только одна зона из двух | Один из пары ТЭНов (верх/низ) не работает | Прозвонка каждой зоны отдельно, замена неисправной |
| ТЭН визуально цел, плита не греет совсем | Отгорел контакт на клемме, сам ТЭН исправен | Проверка клеммной колодки до заказа нового ТЭНа |
Как считать мощность и сопротивление
Берём типовую нижнюю зону ЭГЛ-40 на 2 кВт при питании 220 В. Формула R = U² / P:
R = 220² / 2000 = 48 400 / 2000 = 24,2 Ом
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности, +5 % / −10 % от номинала. Для 2 кВт это 1800-2100 Вт. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления:
- при 2100 Вт: R = 48 400 / 2100 = 23,1 Ом
- при 1800 Вт: R = 48 400 / 1800 = 26,9 Ом
Итого исправный ТЭН 2 кВт на 220 В должен показывать от 23,1 до 26,9 Ом. Меньше 23 Ом, вероятен частичный замыкание витков. Больше 27 Ом, часть нити уже выгорела, мощность упала примерно до 1,8 кВт, плита будет выходить на температуру заметно дольше паспортных значений.
Похожая история у других контактных грилей: разбирали подобный случай в статье про замену ТЭН-313А6515Т400 на грилях Абат, там тоже сначала путали мощность с формой.
Форма изгиба, где чаще всего ошибаются при заказе
Главная ошибка не в мощности, а в форме. Заказывают ТЭН по цифрам с шильдика: киловатты, вольты, иногда диаметр трубки, и не присылают сам изгиб или его размеры. В результате новый ТЭН по мощности подходит идеально, а в паз рабочей плиты не входит: радиус гиба другой, расстояние между прямыми участками не совпадает, крепёжные концы выходят не там, где нужно.
На контактном гриле это особенно критично: плита литая, паз под ТЭН один, подогнать на месте нельзя. Поэтому для ЭГЛ-40 и аналогичных грилей форма изгиба важнее точного соответствия мощности на ватт. Разница в 100-200 Вт между старым и новым ТЭНом почти не заметна в работе, а неподходящий изгиб означает, что плиту придётся разбирать второй раз.
Что прислать для расчёта
- Фото плиты гриля снизу, чтобы видно посадочное место и паз под ТЭН
- Шильдик или маркировку старого ТЭНа, мощность и напряжение, артикул если сохранился
- Размеры рабочей поверхности плиты, длина и ширина, и глубина паза
- Фото старого ТЭНа с линейкой рядом, если плита цельная и снять его не получилось
- Напряжение питания гриля, 220 или 380, однофазный или трёхфазный ввод
Материал оболочки
Для контактного гриля жир и постоянный нагрев, поэтому по умолчанию берём нержавейку AISI 321 (08Х18Н10Т), она не боится перепадов температуры и контакта с жиром при готовке. Обычную углеродистую сталь для пищевого оборудования не предлагаем, даже если на старом ТЭНе была она, срок службы у нержавейки заметно дольше в этих условиях. Расчёт по аналогичной логике мы делали для блока ТЭН варочного котла из SUS304, там тоже пищевая среда и постоянная влажность.
Нужен ТЭН под конкретный электрогриль?
Присылайте фото плиты и шильдик старого ТЭНа, посчитаем мощность, сопротивление и повторим форму изгиба. От 1 шт., отгрузка СДЭК или ПЭК.
