ТЭН длина 400 мм 9 кВт: изготовление по вашим размерам
Одной трубкой длиной 400 мм 9 кВт не набрать ни в воде, ни в масле, ни тем более в воздухе: ваттная нагрузка выходит на 22-72 Вт/см² при допустимых по ГОСТ 13268-88 3-15 Вт/см² в зависимости от среды. Если на бирке старой детали или в заявке стоят именно эти цифры, речь почти всегда о блоке из нескольких элементов, а не об одном. Дальше - расчёт, сколько секций нужно в вашем случае, и какой диаметр с материалом это выдержат.

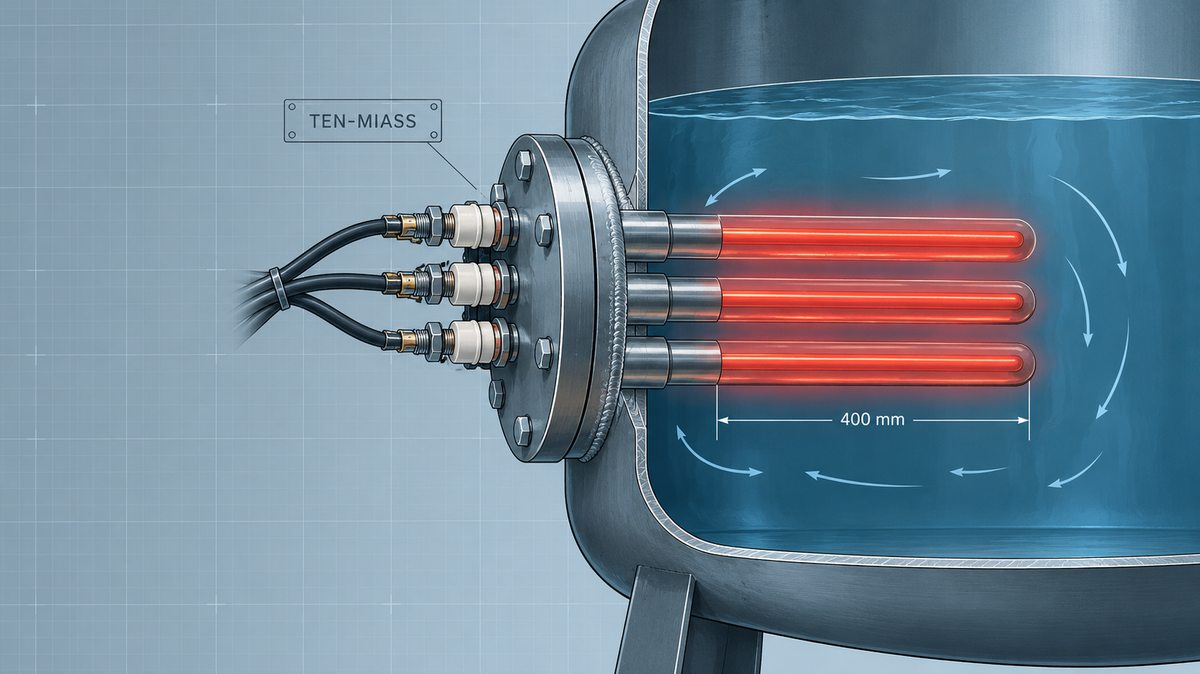

Блок из трёх секций по 400 мм в разрезе бака: трубки погружены в воду, контактная головка на сухой стороне фланца
Почему один ТЭН 400 мм на 9 кВт не работает ни при каком диаметре
Ваттная нагрузка считается по формуле q = P / (π·d·L), где P - мощность, d - диаметр трубки, L - активная длина. Для 400 мм и 9000 Вт при разных диаметрах получается следующее.
| Диаметр трубки | Площадь активной части | Ваттная нагрузка q | Во сколько раз выше нормы для воды (8-12) |
|---|---|---|---|
| 10 мм | 126 см² | 71,6 Вт/см² | в 6 раз |
| 13 мм | 163 см² | 55,1 Вт/см² | в 4,6 раза |
| 16 мм | 201 см² | 44,8 Вт/см² | в 3,7 раза |
| 20 мм | 251 см² | 35,8 Вт/см² | в 3 раза |
| 25 мм | 314 см² | 28,6 Вт/см² | в 2,4 раза |
| 32 мм | 402 см² | 22,4 Вт/см² | в 1,9 раза |
Даже трубка 32 мм, предел заводского ряда для одиночного элемента, даёт перегруз почти вдвое по норме для воды. Для расплавов металла, самой горячей среды в таблице ГОСТ с потолком 15 Вт/см², тот же элемент всё равно превышает норму в 1,5 раза. Увеличение диаметра снижает нагрузку, но не убирает проблему: один тонкий элемент конструктивно не способен рассеять 9 кВт на 400 мм активной длины ни в одной реальной среде.
Как получить 9 кВт на 400 мм: секционирование
Решение - разделить 9 кВт между несколькими элементами той же активной длины 400 мм, смонтированными в общем фланце. Каждый элемент несёт свою долю мощности и отдельно укладывается в допустимую ваттную нагрузку. Сколько секций нужно, зависит от того, есть ли циркуляция среды.
| Условия | Диаметр | Секций | Мощность секции | Нагрузка q |
|---|---|---|---|---|
| Вода с принудительной циркуляцией (насос) | 20 мм | 3 | 3000 Вт | 11,9 Вт/см², у верхней границы 8-12 |
| Вода с циркуляцией, запас по нагрузке | 16 мм | 4 | 2250 Вт | 11,2 Вт/см² |
| Стоячий бак без циркуляции | 20 мм | 7-8 | 1125-1285 Вт | 4,5-5,1 Вт/см², в норме 3-5 |
Расчёт для варианта с циркуляцией: три секции диаметром 20 мм, площадь активной части каждой S = π·2,0·40 ≈ 251 см², мощность на секцию 9000/3 = 3000 Вт. Нагрузка q = 3000/251 ≈ 11,9 Вт/см² - в пределах нормы для проточной воды (8-12), но у самой верхней границы. Для стоячего бака тот же расчёт с нормой 3-5 Вт/см² даёт в 2,4 раза больше секций: семь-восемь элементов на ту же суммарную мощность.
Паспортная мощность по ГОСТ 13268-88 допускает отклонение +5/-10 % от номинала. При расчёте у верхней границы диапазона эту вилку стоит закладывать заранее: реальная нагрузка на элемент может оказаться на 5 % выше расчётной, и работа «впритык» к пределу 12 Вт/см² превращается в постоянный перегрев.
Какой диаметр и материал выбрать
Для циркулирующей воды реалистичный диапазон - 16-20 мм, три-четыре секции. Чем толще трубка, тем меньше секций нужно, но тем крупнее становится фланец и больше занимает места в баке. Для стоячей воды без циркуляции лучше закладывать 7-8 секций сразу, чем позже выяснять, что блок греет медленнее заявленного.
Материал оболочки - по умолчанию AISI 321 (08Х18Н10Т) для воды и агрессивных сред, углеродистая сталь 10 - только если среда сухая или слабоагрессивная и нагрузка не стоит у верхней границы диапазона. При q около 11-12 Вт/см² запас по температуре оболочки важнее, чем при спокойных 3-5: нержавейка держит рабочую температуру до 700-750 °C против 450 °C у углеродистой стали, и именно этот запас спасает элемент при кратковременных просадках циркуляции.
А если среда - масло или воздух
Для масла (норма 2,5-3,5 Вт/см²) та же логика поднимает число элементов диаметром 20 мм на активной длине 400 мм почти до десяти - собрать такой блок физически можно, но фланец получается громоздким. Практичнее для масла либо увеличить активную длину до 700-800 мм при меньшем числе секций, либо перейти на диаметр 25-32 мм.
Для воздуха (норма 2-3 Вт/см² в спокойном режиме) комбинация 400 мм и 9 кВт нереалистична в принципе: даже один элемент на 1000 Вт при диаметре 20 мм и той же длине уже превышает норму в 1,3 раза. Воздушные нагреватели на сопоставимую мощность делают заметно длиннее, 1-1,5 м активной части, или оребрёнными, чтобы увеличить площадь теплоотдачи без удлинения трубки.
Что прислать для расчёта
Если чертежа нет, а есть только старая деталь или бирка с цифрами 400 мм и 9 кВт, для точного расчёта числа секций нужно:
- Фото активной части со штангенциркулем вдоль трубки - видна длина
- Фото торца трубки со штангенциркулем поперёк - виден диаметр
- Фото фланца или резьбовой части сверху - видно число трубок, если это уже блок
- Среда нагрева: вода, масло, воздух, растворы
- Есть ли циркуляция или бак стоячий
- Напряжение и желаемая схема подключения, если нужна трёхфазная
Нужен блок на 400 мм и 9 кВт под вашу задачу?
Посчитаем число секций, диаметр и материал по вашему чертежу или фото. От 1 шт., изготовление 7-14 рабочих дней.
Оформить заказЧастые вопросы
Похожий расчёт для соседней длины - в материале Блок ТЭН 385 мм, 9000 Вт. Про схему подключения и сопротивление секций при 9 кВт - в статье Блок-ТЭН 9 кВт: расчёт, схема подключения, цена. Что вообще считают длиной ТЭНа и откуда берётся путаница между активной и общей длиной - в материале Длина ТЭНа: активная, монтажная, развёрнутая.
