Длина ТЭНа: чем отличаются общая, активная и развёрнутая длина
Запрос «длина ТЭНа» кажется простым, пока не выясняется, что у одного изделия есть минимум три длины. Ошибка в любой из них меняет положение нагревающей части и может вывести ТЭН из рабочего режима.
Общая длина
Её измеряют от края до края готового изделия, включая участки до выводов. Она нужна, чтобы оценить габариты и упаковку.
Развёрнутая длина
Это длина трубки, если мысленно распрямить её по оси. Для U-образных, M-образных и сложных форм она не равна расстоянию между крайними точками.
Активная зона
Рабочая часть должна быть погружена в жидкость или находиться в нужном воздушном потоке. Холодные зоны у вывода специально не должны нагревать крепление и клеммы.

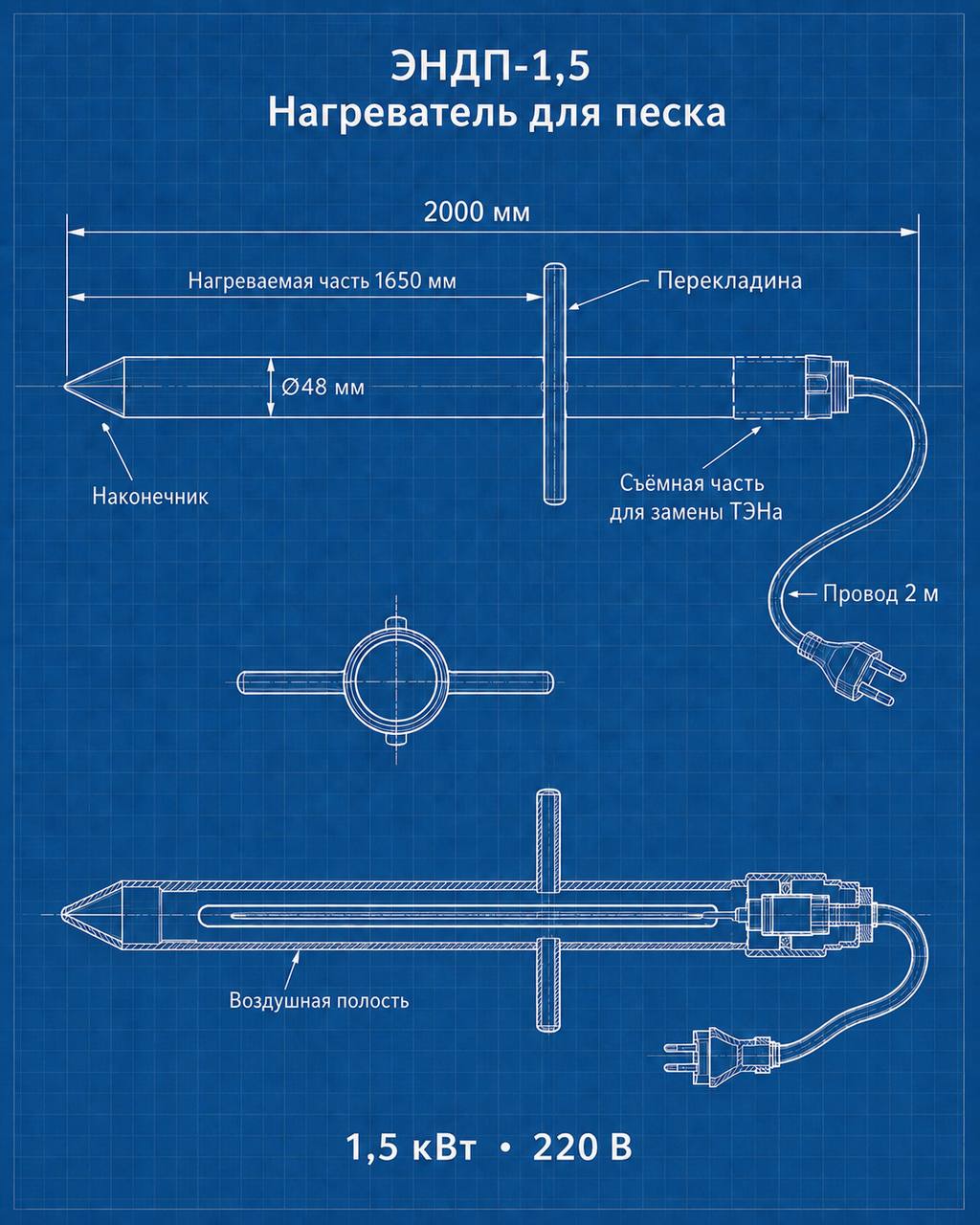

Для длинных и сложных ТЭНов фиксируйте общую, развёрнутую и активную длину отдельно. На чертеже обязательно отмечайте начало нагреваемой зоны.
Частые вопросы
Что измерять у U-образного ТЭНа?
Общую высоту, ширину, межосевое расстояние, развёрнутую и активную длину.
Почему активная длина меньше общей?
У выводов остаются холодные зоны, чтобы не перегревать посадку и контактный узел.
Можно ли заменить ТЭН большей длины?
Только если это допускают габариты, уровень среды и тепловой расчёт.
