Блок ТЭН 385 мм, 9000 Вт: что указать в чертеже, чтобы деталь подошла с первого раза
385 мм активной длины и 9000 Вт суммарной мощности в каталоге не ищут: это две цифры из письма заказчика, под которые собирается индивидуальный блок. Третья цифра, от которой всё зависит и которую чаще всего забывают прислать: сколько трубчатых элементов несёт эту мощность и какой у них диаметр. Разбираем, что нужно в чертеже, как проверяем нагрузку расчётом и сколько это занимает по времени.
Из чего физически состоит блок 385/9000
Блок ТЭН собирается не из одной толстой трубы: это несколько трубчатых нагревательных элементов, приваренных или завальцованных в общий фланец либо штуцер. Активная длина 385 мм - это длина каждого элемента внутри среды, от точки входа в фланец до загнутого конца. Суммарная мощность 9000 Вт делится между элементами поровну или почти поровну, и именно это деление определяет, выдержит ли деталь нагрузку без перегрева оболочки.
Два чертежа с одинаковыми цифрами «385 мм, 9000 Вт» могут описывать совершенно разные изделия: блок из трёх элементов по 3000 Вт на толстой трубке и блок из девяти элементов по 1000 Вт на тонкой. Внешне они похожи. По теплофизике нет.
Девять параметров, без которых чертёж неполный
| Параметр | Что указать | Зачем нужен |
|---|---|---|
| Активная длина | 385 мм, от фланца до конца трубки | задаёт площадь теплоотдачи |
| Длина холодных концов | обычно 60-120 мм с каждой стороны контактной зоны | чтобы клеммы остались снаружи бака |
| Диаметр трубки | 8, 10, 12 или 13 мм, заводской ряд | влияет на ваттную нагрузку и жёсткость |
| Количество элементов | целое число, не суммарная мощность | без него нельзя проверить нагрузку на одну трубку |
| Шаг между трубками | расстояние между осями, мм | слишком плотная сборка снижает отвод тепла |
| Крепление | резьба (G 1", G 1 1/2") или фланец с диаметром и отверстиями | посадочное место в баке или котле |
| Материал оболочки | сталь 10 или нержавейка AISI 321 | зависит от среды и температуры |
| Напряжение | 220 В или 380 В, схема соединения | определяет сопротивление каждого элемента |
| Среда и режим | вода, масло, воздух; стоячая или с циркуляцией | задаёт допустимую ваттную нагрузку |
Последний пункт, среда и режим, на практике решает больше, чем все остальные вместе. Один и тот же набор трубок безопасен в проточной воде и перегружен в стоячем баке.
Расчёт: сколько элементов нужно на 9000 Вт при 385 мм
Берём типовой диаметр трубки блока 12 мм. Это допущение: заводской ряд для блок-ТЭН держится в диапазоне 10-13 мм, точная цифра приходит из чертежа. Площадь активной части одной трубки: S = π·d·L = π·1,2 см·38,5 см ≈ 145 см².
Вариант А, шесть элементов по 1500 Вт:
q = 1500 / 145 ≈ 10,3 Вт/см²
Для воды с циркуляцией норма 8-12 Вт/см², укладывается, можно резать металл.
Та же схема для стоячей воды в баке (норма 3-5 Вт/см²):
10,3 / 5 = 2,1, перегруз более чем в два раза.
Для стоячего бака с теми же 9000 Вт на активной длине 385 мм нужно либо увеличивать число элементов до 12-13, либо удлинять активную часть до 790-800 мм, либо ставить принудительную циркуляцию. Вот почему при одинаковой паспортной мощности блоки для котлов с насосом и блоки для баков без циркуляции выглядят по-разному: у них разное число трубок на тот же киловатт. Расчёт ваттной нагрузки идёт по ГОСТ 13268-88, без него подбор диаметра и количества элементов превращается в гадание.
Если чертежа нет, что прислать вместо него
Большинство заявок на блок ТЭН приходят без чертежа, со сгоревшей деталью в руках. Присылайте:
- Фото активной части со штангенциркулем, приложенным вдоль трубки: видна длина 385 мм на шкале
- Фото торца трубки со штангенциркулем поперёк: виден диаметр
- Фото фланца или резьбовой части сверху, с видимым количеством трубок и шагом между ними
- Бирку с маркировкой, если она читается, даже частично
Четырёх фото достаточно, чтобы восстановить чертёж без присутствия детали у нас на столе. Присылать деталь почтой не обязательно, если фото чёткие и штангенциркуль виден на каждом снимке.
Сроки изготовления
7-14 рабочих дней от согласования чертежа и оплаты. Нижняя граница для углеродистой стали и типового крепления. Верхняя, если материал нержавейка AISI 321 или крепление нестандартное и фланец варится отдельно. Партия от 1 шт., чертёж остаётся в архиве: повторный заказ той же детали идёт без повторного согласования размеров.
Три ошибки, которые чаще всего находим в присланных чертежах
Указана суммарная мощность без разбивки по элементам
«9000 Вт, блок на фланце» без количества трубок, это пожелание, не чертёж. Приходится уточнять по телефону, теряется день-два.
Нет длины холодных концов

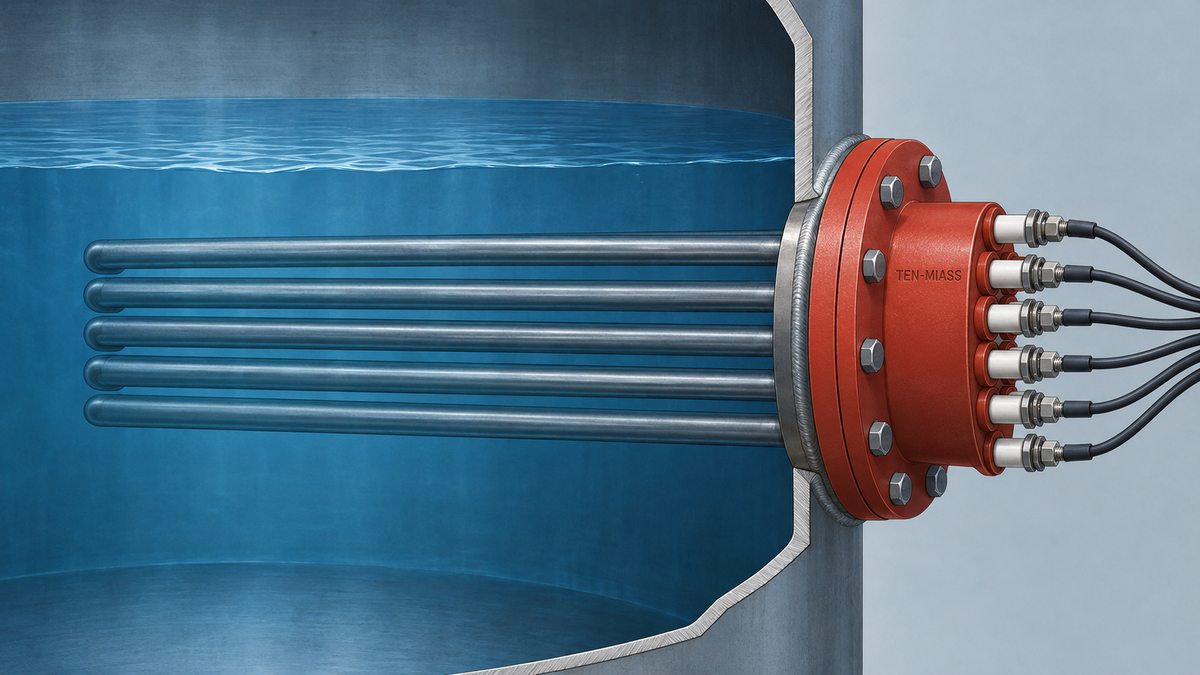

Если забыть про холодные концы, контактная головка может оказаться внутри бака под водой вместо сухой стороны. Для блока в разрезе это критично: клеммы и изоляторы должны остаться снаружи.
Среда указана без режима работы
«Для воды» без уточнения, стоячая она или с насосом, это разница в допустимой ваттной нагрузке в 2-3 раза, как показано выше в расчёте. Приходится переспрашивать, прежде чем считать количество трубок.
Нужен блок ТЭН по собственному чертежу или фото старой детали?
Проверим ваттную нагрузку по ГОСТ 13268-88, посчитаем количество элементов и сделаем от 1 шт. Срок 7-14 дней.
