ТЭН Ø59 мм, длина 600 мм, 12 кВт: как делаем его по чертежу заказчика

ТЭН диаметром 59 мм и длиной рабочей части 600 мм на 12 кВт держит ваттную нагрузку 10,8 Вт/см². Это норма для воды с принудительной циркуляцией - допуск по ГОСТ 13268-88 там 8-12 Вт/см². А в спокойном баке без насоса допуск всего 3-5 Вт/см², то есть тот же размер уйдёт в перегруз больше чем вдвое. Дальше - как мы это считаем по вашему чертежу или фото и что нужно прислать для точного расчёта.

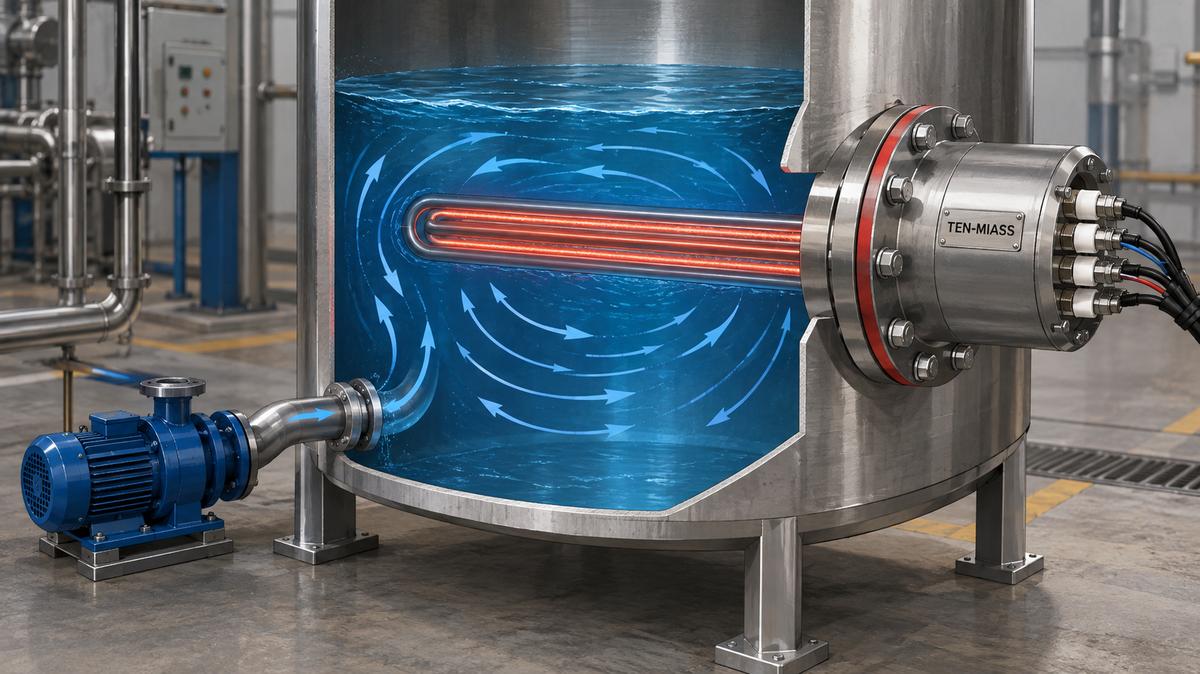

ТЭН диаметром 59 мм, длиной 600 мм, 12 кВт, в разрезе бака с циркуляцией воды, контакты снаружи

ТЭН Ø59×600 мм 12 кВт в разрезе: трубка под водой, контакты на сухой стороне фланца

Опубликовано 14 октября 2026 · ТЭН-Миасс

На прошлой неделе пришла заявка с линии промывки деталей на металлообрабатывающем производстве: старый ТЭН Ø59×600 мм на 12 кВт сгорел через восемь месяцев, хотя похожие нагреватели на соседнем участке работают по два-три года. На фото ванна без насоса, вода стоячая. Для этого размера такая эксплуатация и есть причина раннего выхода из строя, а не производственный брак детали.

Почему размер держит нагрузку только в потоке

Считаем по формуле ГОСТ 13268-88: q = P / (π × d × L). Площадь боковой поверхности трубки S = π × 5,9 см × 60 см = 1112 см². Нагрузка q = 12000 Вт / 1112 см² = 10,8 Вт/см².

Условие работы	Допуск по ГОСТ	Что с нашим ТЭН (10,8 Вт/см²)
Вода с насосом, проточный контур	8-12 Вт/см²	в норме, ресурс полный
Вода стоячая, бак без циркуляции	3-5 Вт/см²	перегруз в 2,2 раза, выгорит за несколько месяцев
Решение для стоячего бака, та же мощность	-	длина от 1300 мм либо два ТЭНа по 6 кВт вместо одного на 12

Разница в допуске объясняется теплосъёмом. В потоке холодная вода постоянно подходит к трубке и уносит тепло, в стоячем баке у поверхности образуется прогретый слой, и избыток мощности копится на оболочке. Отсюда и разница в допустимой нагрузке в 2-3 раза при одинаковой геометрии ТЭНа.

Что присылает клиент: чертёж или фото

Чертёж есть не всегда, обычно его не сохраняют от старого оборудования. Для расчёта хватает:

Фото сгоревшего или рабочего ТЭНа с линейкой или рулеткой рядом - видно фланец, длину трубки, расположение клемм
Если есть эскиз - диаметр фланца, длину активной части, резьбу или тип крепления, межосевые расстояния для нескольких элементов
Среду: вода, масло, раствор, её температуру, давление в системе
Есть ли принудительная циркуляция (насос) или это стоячий бак - от этого зависит допустимая нагрузка
Напряжение и число фаз - для 12 кВт на 380 В это обычно три фазы, соединение звездой

Разбор чертежа с пересчётом параметров под реальные условия клиента мы уже подробно показывали на другом заказе - см. ТЭНБ 1,5 и 2,1 кВт по чертежу.

Материал оболочки

Выбираем по среде, а не по привычке брать нержавейку везде:

Сталь 10 (углеродистая) - масло, сухие среды, воздух. Дешевле, но в воде быстро идёт коррозия.
AISI 304 (08Х18Н10) - вода, пар, нейтральные растворы. Наш дефолт для воды без особых требований.
AISI 321 (08Х18Н10Т) - титан-стабилизированная, для жёсткой воды или слабоагрессивных сред, меньше точечной коррозии. Берём её, когда клиент просит нержавейку "понадёжнее".
12Х18Н10Т цельнотянутая - пищевые линии и агрессивные среды.

Как отличить марку на уже установленном ТЭНе и когда нужна именно 321 вместо 304 - разбирали отдельно: марка нержавейки ТЭН, 304 или 321.

Если у вас не одна трубка, а блочная конструкция с несколькими элементами на общем фланце Ø59 мм - это другая задача, расчёт нагрузки идёт по каждому элементу внутри блока отдельно. Разбор именно такой конструкции - в статье блок-ТЭН 12 кВт, диаметр 59, длина 600 мм.

Сроки изготовления и проверка перед отгрузкой

Стандартный срок - 7 рабочих дней, если резьба и материал подходят под то, что обычно есть в работе. До 14 дней - если нужна нетиповая резьба или материал под заказ. Перед отгрузкой каждый ТЭН проходит два теста: сопротивление изоляции (не ниже 1 МОм на практике, обычно сотни МОм на новой детали) и проверку герметичности сварных швов. Отгружаем СДЭК или ПЭК по России и в Казахстан.

Что прислать, чтобы посчитали точно

Фото старого ТЭНа с линейкой у фланца и вдоль трубки
Чертёж или эскиз, если сохранился
Среда, температура, давление
Циркуляция есть или бак стоячий
Напряжение, число фаз
Нужны сертификаты и паспорт изделия или достаточно обычной накладной

Цены для этого размера нет в типовом прайс-калькуляторе - считаем индивидуально по присланному фото или чертежу, обычно в день обращения.

Есть фото старого ТЭНа или чертёж?

Пришлите размеры и параметры среды - посчитаем мощность, материал и ваттную нагрузку, дадим цену и срок.

Оформить заказ

Частые вопросы

Почему ТЭН Ø59×600 мм на 12 кВт сгорает в баке без насоса?

Ваттная нагрузка этого размера - 10,8 Вт/см² (мощность разделить на площадь боковой поверхности π×d×L). Для стоячей воды в баке допуск по ГОСТ 13268-88 - 3-5 Вт/см², то есть перегруз больше чем в два раза. В потоке с насосом тот же размер в норме - там допуск 8-12 Вт/см².

Какой длины должен быть ТЭН Ø59 мм на 12 кВт для стоячего бака?

Около 1300 мм активной части при той же мощности, чтобы нагрузка упала до 4,8 Вт/см². Либо снижать мощность, либо ставить два ТЭНа по 6 кВт вместо одного на 12.

Можно ли заказать ТЭН 59×600 мм без чертежа, только по фото?

Да. Нужно чёткое фото фланца и трубки рядом с линейкой или рулеткой, плюс параметры среды: что за жидкость, температура, есть ли циркуляция. Размеры снимаем с фото с поправкой на масштаб.

Какой материал оболочки взять для ТЭНа 59×600 мм 12 кВт на воде?

По умолчанию нержавейка AISI 304 (08Х18Н10). Если вода жёсткая или с хлоридами - AISI 321 (08Х18Н10Т, титан-стабилизированная), она меньше подвержена точечной коррозии. Для масла и сухих сред хватает углеродистой стали 10.

Сколько стоит ТЭН диаметром 59 мм длиной 600 мм на 12 кВт?

Этого размера нет в типовом прайс-калькуляторе - считаем индивидуально по присланному фото или чертежу, обычно в день обращения.

Сколько времени занимает изготовление ТЭНа по чертежу?

7-14 рабочих дней. Меньше - если резьба и материал стандартные, больше - если нужна нетиповая резьба или материал под заказ. Каждый ТЭН перед отгрузкой проверяем на сопротивление изоляции и герметичность.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
